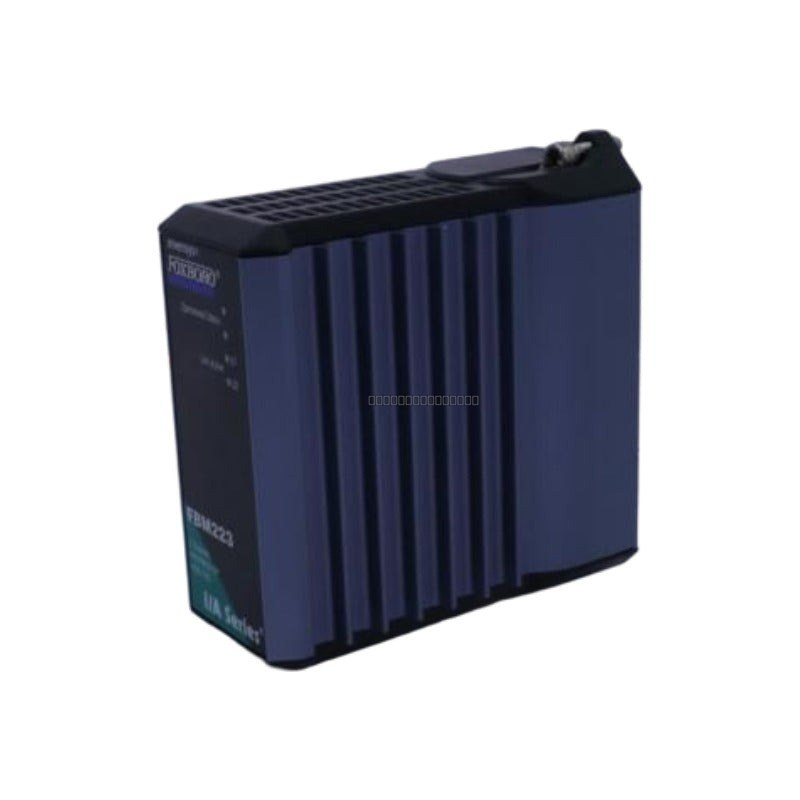

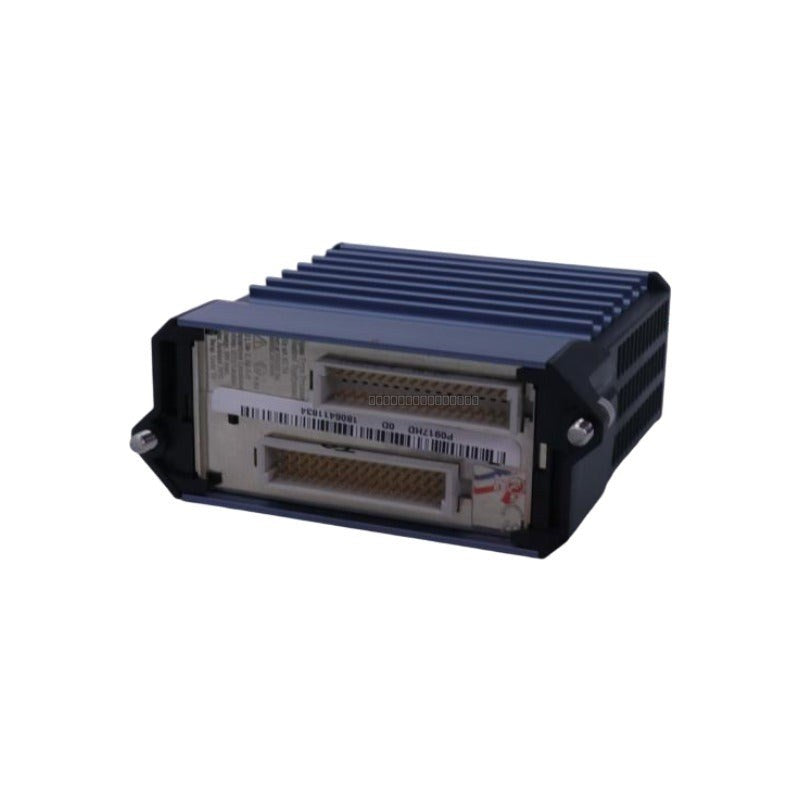

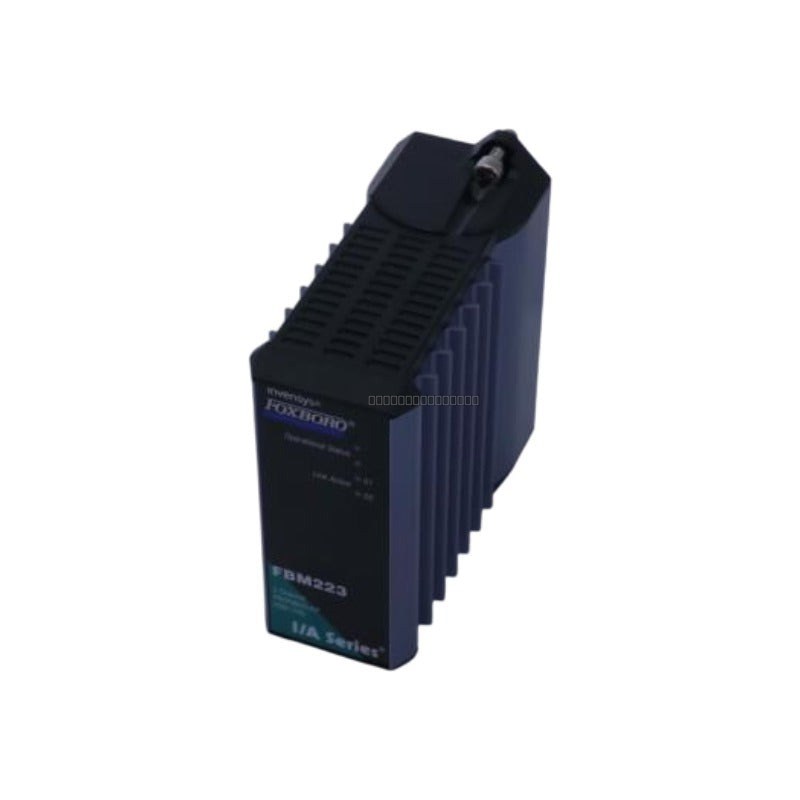

Módulo de interfaz de bus de campo Profibus-DP de la serie I/A FBM223 de Foxboro (P0917HD)

Descripción

El Foxboro FBM223 (P0917HD) es un módulo Fieldbus de alto rendimiento diseñado para el Sistema de Control Distribuido (DCS) de la Serie I/A. Funciona como un Maestro Profibus-DP, proporcionando un puente de comunicación transparente entre el sistema de control y varios dispositivos de campo, como centros de control de motores (MCC), variadores de velocidad e instrumentación compleja. Al admitir la integración digital, el FBM223 reduce la necesidad de un cableado extenso, simplifica la puesta en marcha del sistema y mejora la visibilidad general de los activos a través de diagnósticos completos del dispositivo.

Características

• Capacidad de Maestro Profibus-DP: Admite la integración de hasta 125 dispositivos esclavos en un único segmento de red.
• Comunicación redundante: Se interconecta con el Procesador de Control a nivel de estación a través de un bus de campo HDLC redundante de 2 Mbps para una alta disponibilidad.
• Aislamiento galvánico: El aislamiento interno protege el backplane del sistema del ruido eléctrico del lado del campo y de la interferencia transitoria.
• Soporte de redundancia: Compatible con configuraciones de pares redundantes en placas base dedicadas para aplicaciones de misión crítica que requieren una conmutación por error sin interrupciones.
• Diagnósticos autónomos: Incluye memoria integrada para el almacenamiento en búfer de datos y ejecuta autodiagnósticos continuos para monitorear el estado del puerto y la lógica.

Aplicaciones

El FBM223 está diseñado para entornos industriales exigentes, incluidos el procesamiento de petróleo y gas, la generación de energía y las instalaciones de tratamiento de agua/aguas residuales. Es ideal para sistemas que requieren un intercambio de datos determinista y de alta velocidad entre el DCS y los dispositivos de campo inteligentes.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el sistema esté apagado antes de insertar o extraer el módulo de la placa base.
• El módulo está diseñado para el subsistema de E/S de la Serie 200; asegure un asiento correcto en la placa base para conectar los conectores del backplane.
• Mantenga las prácticas de conexión a tierra adecuadas para minimizar la interferencia EMI/RFI.
• Utilice cableado apantallado para los segmentos Profibus-DP y asegure la terminación adecuada en ambos extremos de la red para evitar reflejos de señal.
• Manipúlelo con precauciones de seguridad ESD para evitar daños en los circuitos internos.

Preguntas Frecuentes

P: ¿Se puede utilizar el FBM223 en una configuración redundante?
R: Sí, el FBM223 admite configuraciones de pares redundantes en una placa base dedicada para garantizar el control continuo del proceso durante el mantenimiento o la falla del hardware.

P: ¿Cuál es el número máximo de dispositivos que puede soportar este módulo?
R: El FBM223 puede gestionar la comunicación para hasta 125 dispositivos esclavos Profibus-DP en un solo segmento de red.
