Módulo de entrada analógica de la serie I/A FBM201 de Foxboro (P0914SQ)

Descripción

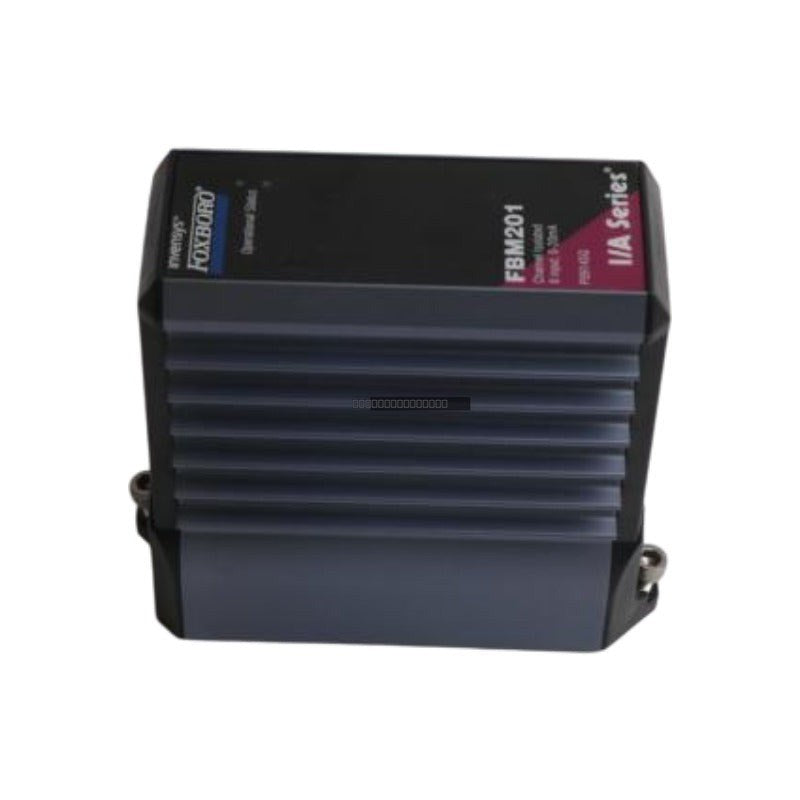

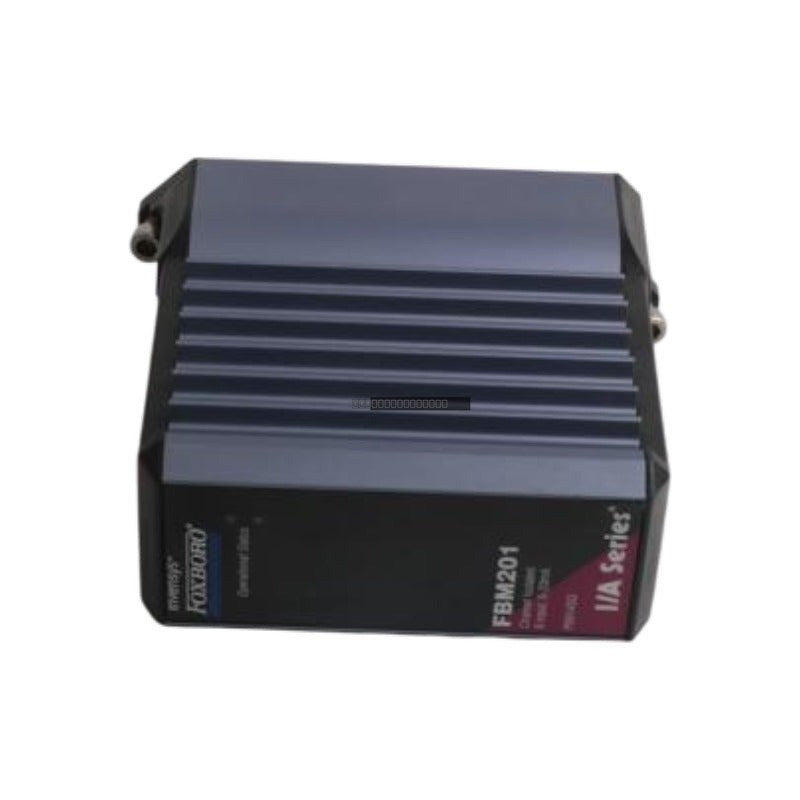

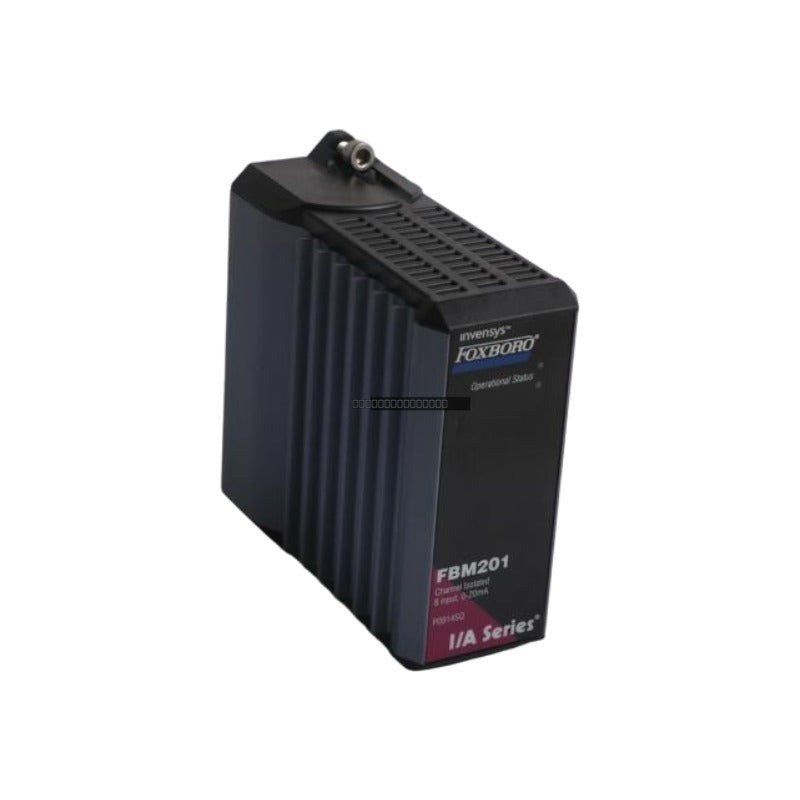

El Foxboro FBM201 (P0914SQ) es un módulo de interfaz de entrada analógica de alto rendimiento diseñado para el sistema de control distribuido I/A Series. Este módulo cuenta con ocho canales de entrada aislados, cada uno capaz de interactuar con señales analógicas de CC de 0 a 20 mA. Se utiliza principalmente en sectores industriales pesados como el refinado de petróleo, el procesamiento químico y la generación de energía para monitorear variables críticas como la presión, el flujo y la temperatura. El FBM201 sirve como un punto de adquisición de datos de alta precisión, convirtiendo las señales analógicas del lado del campo en datos digitales para el procesador de control. Al proporcionar un aislamiento de señal superior y un rechazo de ruido, garantiza la integridad de los datos del proceso, lo cual es esencial para mantener la estabilidad del bucle y prevenir costosos cierres del sistema no programados.

Arquitectura de hardware

El FBM201 incorpora ocho canales de entrada independientes, cada uno aislado galvánicamente de los demás y de la lógica del sistema. Este robusto aislamiento previene bucles de tierra y protege el sistema de control de transitorios de alto voltaje comunes en entornos de campo industriales. El módulo utiliza un convertidor analógico-digital Sigma-Delta de alta resolución por canal para garantizar la máxima precisión y rápidas tasas de actualización de datos. Se comunica con el procesador de control a través del Fieldbus HDLC redundante de 2 Mbps, lo que garantiza una alta disponibilidad. El módulo también admite filtrado digital configurable por software y tiempos de integración, lo que permite a los ingenieros ajustar la respuesta de entrada según los requisitos específicos del proceso o los niveles de ruido ambiental.

Características

• 8 canales de entrada analógica aislados galvánicamente
• Rango de entrada: 0 a 20 mA CC
• Resolución de 15 bits para una medición de alta precisión
• Comunicación Fieldbus HDLC redundante de 2 Mbps
• Filtrado digital configurable por software
• Alta supresión de ruido para un control de procesos estable

Aplicaciones

• Monitoreo de procesos de refinerías de petróleo y gas
• Plantas de procesamiento químico y petroquímico
• Sistemas de control de generación de energía
• Instalaciones de tratamiento de agua y aguas residuales
• Automatización industrial general y adquisición de datos

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del sistema de control esté desconectada antes de instalar o quitar el módulo FBM201 de la placa base.
• El módulo está diseñado para montarse en una placa base estándar de la serie Foxboro I/A; asegure un asiento adecuado para acoplar el conector de la placa posterior.
• Utilice cables de par trenzado blindados para todas las señales de entrada analógicas para minimizar la interferencia electromagnética (EMI).
• Mantenga las prácticas de conexión a tierra adecuadas para los blindajes de los cables en el extremo del campo o en el gabinete de distribución para evitar bucles de tierra.
• Asegure una ventilación adecuada en el gabinete para mantener las temperaturas ambiente dentro del rango especificado de 0 a 60 grados C.
• Manéjelo con precauciones de seguridad ESD para evitar daños a los componentes electrónicos internos sensibles.

Preguntas frecuentes

¿Es el FBM201 compatible con todos los sistemas I/A Series?

El FBM201 está diseñado para su uso dentro del sistema de control distribuido Foxboro I/A Series. Verifique la revisión de su sistema específico y la compatibilidad de la placa base antes de la instalación.

¿Este módulo requiere alimentación externa para los bucles?

El FBM201 normalmente interactúa con bucles de 0-20 mA; consulte el diagrama de cableado de su sistema específico para determinar si la alimentación del bucle la proporciona el FBM o una fuente de alimentación externa.
