Módulo aislador Fieldbus Foxboro FBI10E serie I/A

Descripción

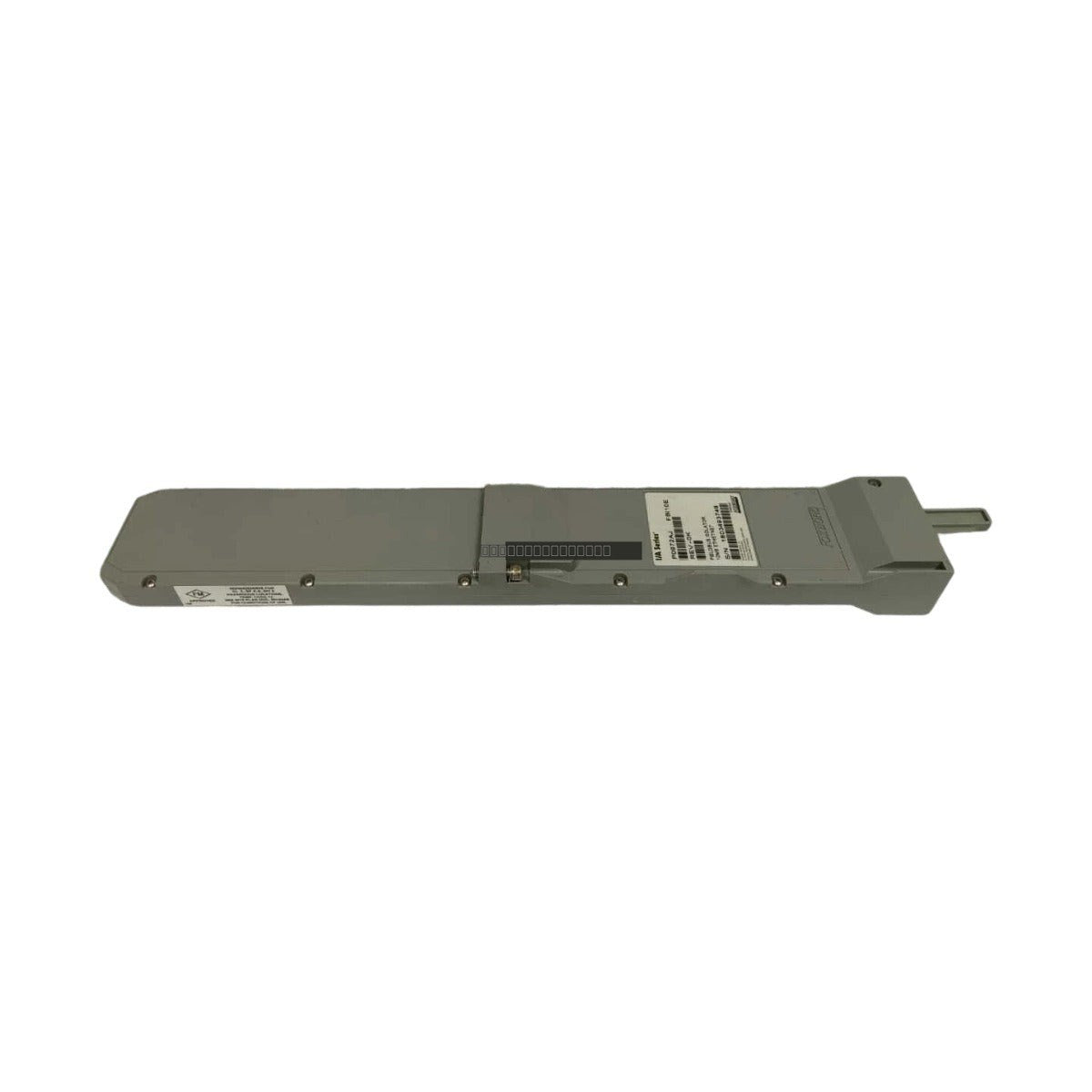

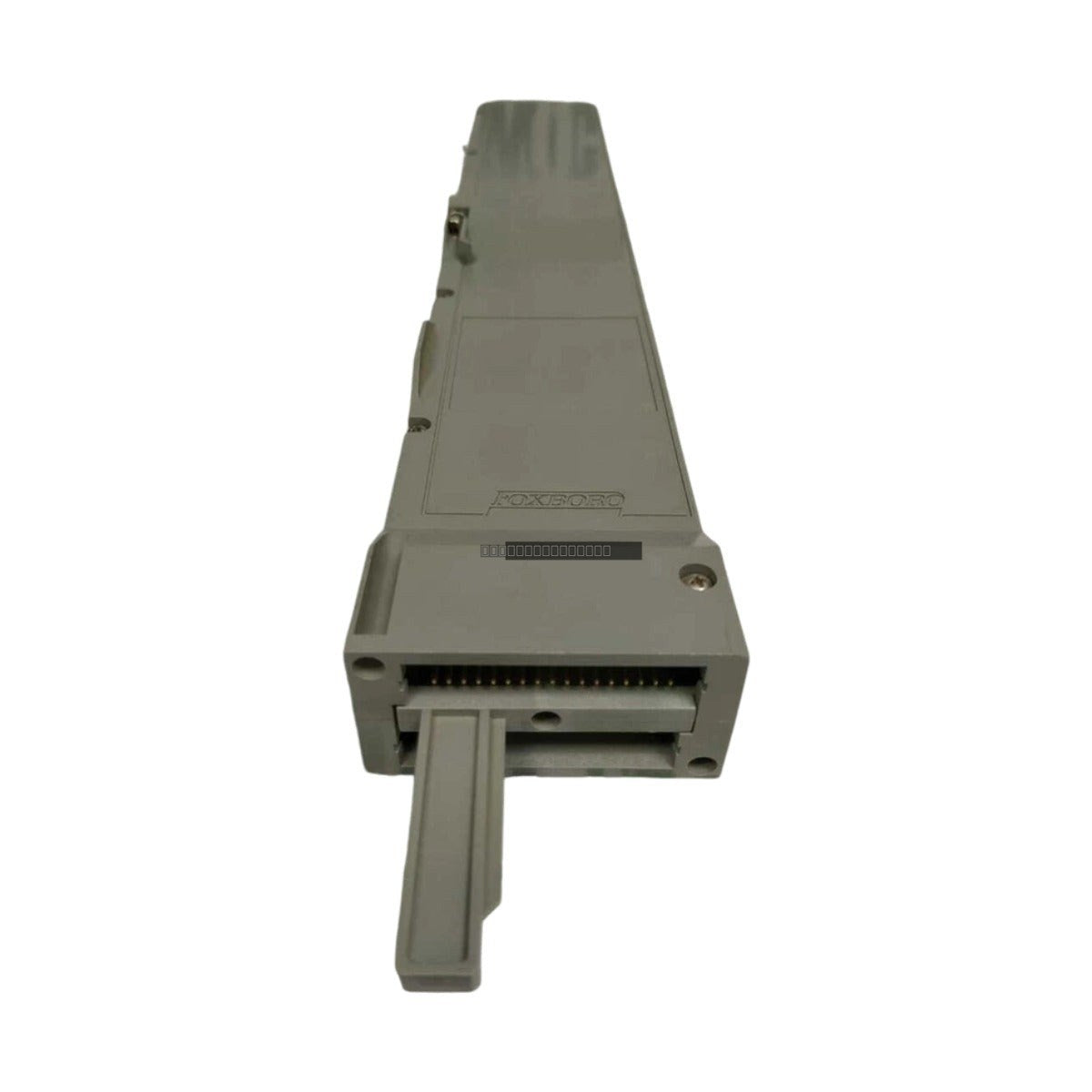

El Foxboro FBI10E (P0972AJ) es un aislador de bus de campo especializado diseñado para el Sistema de Control Distribuido (DCS) de la Serie I/A. Este módulo proporciona aislamiento galvánico de alta velocidad para el enlace de comunicación del bus de campo, separando eficazmente el entorno del procesador de control de los subsistemas de E/S distribuidos. Es vital en aplicaciones industriales pesadas como la extracción de petróleo y gas, la fundición metalúrgica y la fabricación de productos químicos, donde el ruido eléctrico, los bucles de tierra y las sobretensiones transitorias son frecuentes. Al aislar las señales de comunicación, el FBI10E evita que las fallas eléctricas en un segmento se propaguen por toda la red, lo que garantiza la integridad del flujo de datos en tiempo real y mejora la confiabilidad general de la arquitectura de automatización.

Características

• Funcionalidad de repetidor bidireccional que mantiene la temporización y los niveles de voltaje del bus de campo de 2 Mbps.
• Barrera de aislamiento galvánico de alta integridad (2500 VCC mínimo).
• Admite configuraciones de bus de campo redundantes para una conmutación por error sin interrupciones.
• Circuito avanzado de filtrado de ruido para supresión de EMI y RFI.
• Indicadores de diagnóstico en el panel frontal para monitoreo del estado de la energía y la comunicación.

Aplicaciones

El FBI10E se implementa típicamente en arquitecturas DCS de la Serie I/A a gran escala para proteger los segmentos de comunicación en entornos de alta interferencia. Se usa comúnmente en refinerías de petróleo y gas, plantas de procesamiento químico e instalaciones de generación de energía donde los tendidos de comunicación de larga distancia o los potenciales de tierra variables requieren un aislamiento eléctrico robusto para evitar la corrupción de datos y el daño del hardware.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que toda la energía esté desconectada del rack o gabinete antes de insertar o quitar el módulo.
• Monte el módulo en un gabinete industrial Foxboro estándar, asegurando un flujo de aire adecuado para la refrigeración.
• Utilice cables de comunicación blindados y asegure una conexión a tierra adecuada de los blindajes de los cables para minimizar la susceptibilidad a EMI/RFI.
• Verifique que la fuente de alimentación de 24 VCC esté dentro del rango nominal especificado antes de energizar.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes electrónicos internos.

Cumplimiento y certificaciones

El FBI10E está diseñado para cumplir con los estándares industriales internacionales, incluidos UL, CSA, CE y FM Clase 1 División 2, lo que lo hace adecuado para su uso en entornos industriales peligrosos.

Preguntas frecuentes

¿Cuál es la función principal del FBI10E?

El FBI10E actúa como un aislador galvánico y repetidor para el bus de campo Foxboro I/A Series, protegiendo la red del ruido eléctrico, los bucles de tierra y las sobretensiones transitorias mientras mantiene la integridad de los datos.

¿Este módulo admite sistemas redundantes?

Sí, el FBI10E está diseñado para admitir configuraciones de bus de campo redundantes, lo que permite una comunicación de alta disponibilidad y una conmutación por error sin interrupciones.
