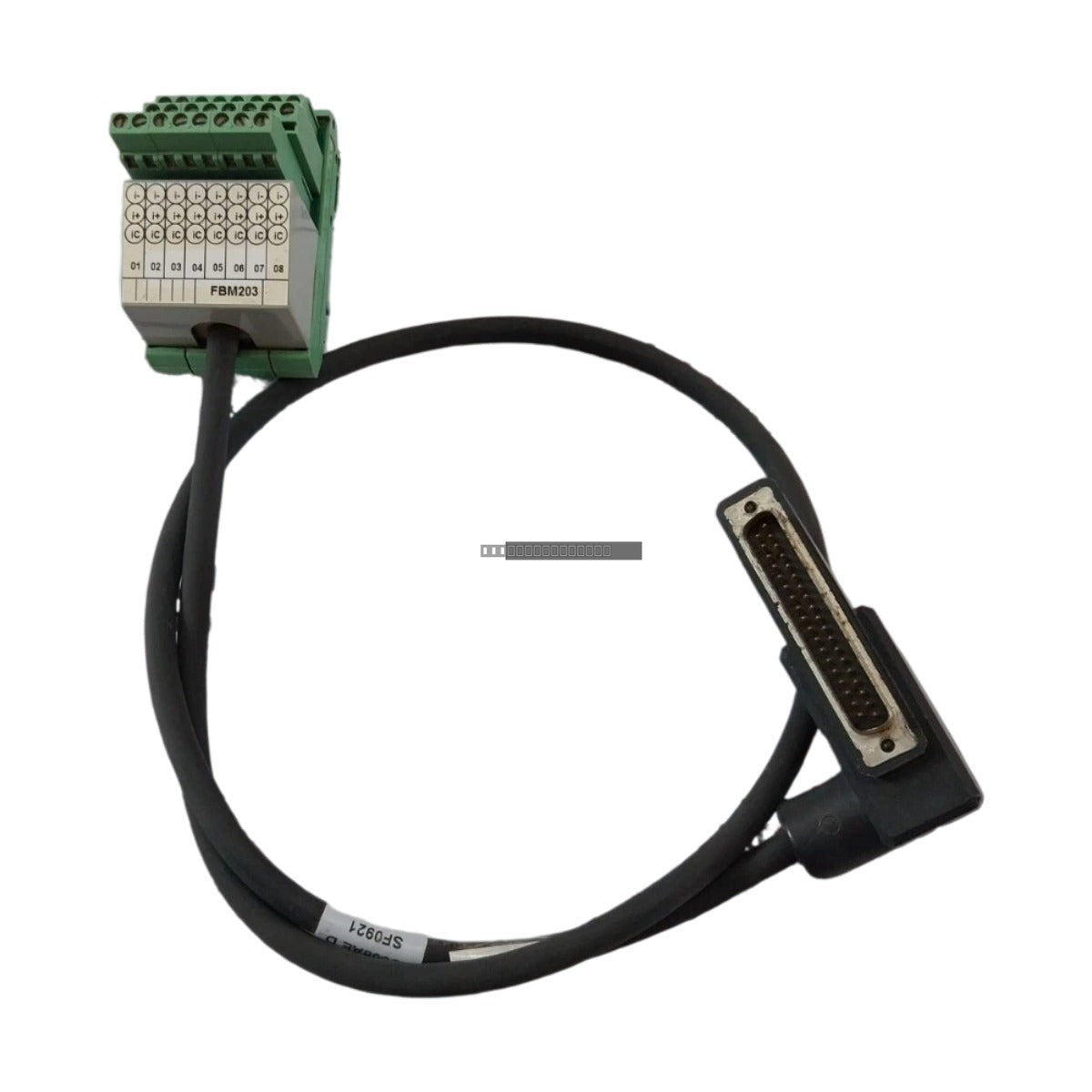

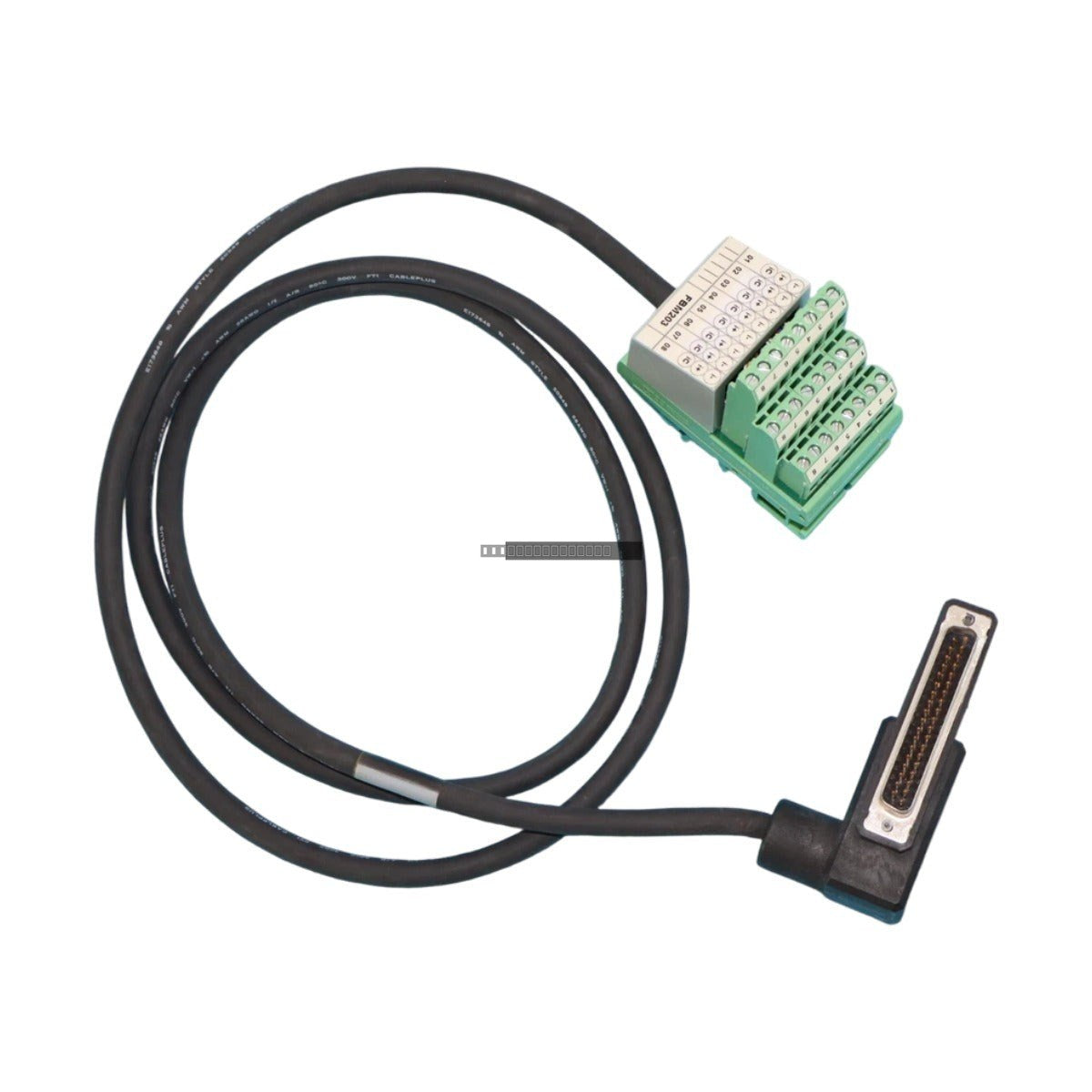

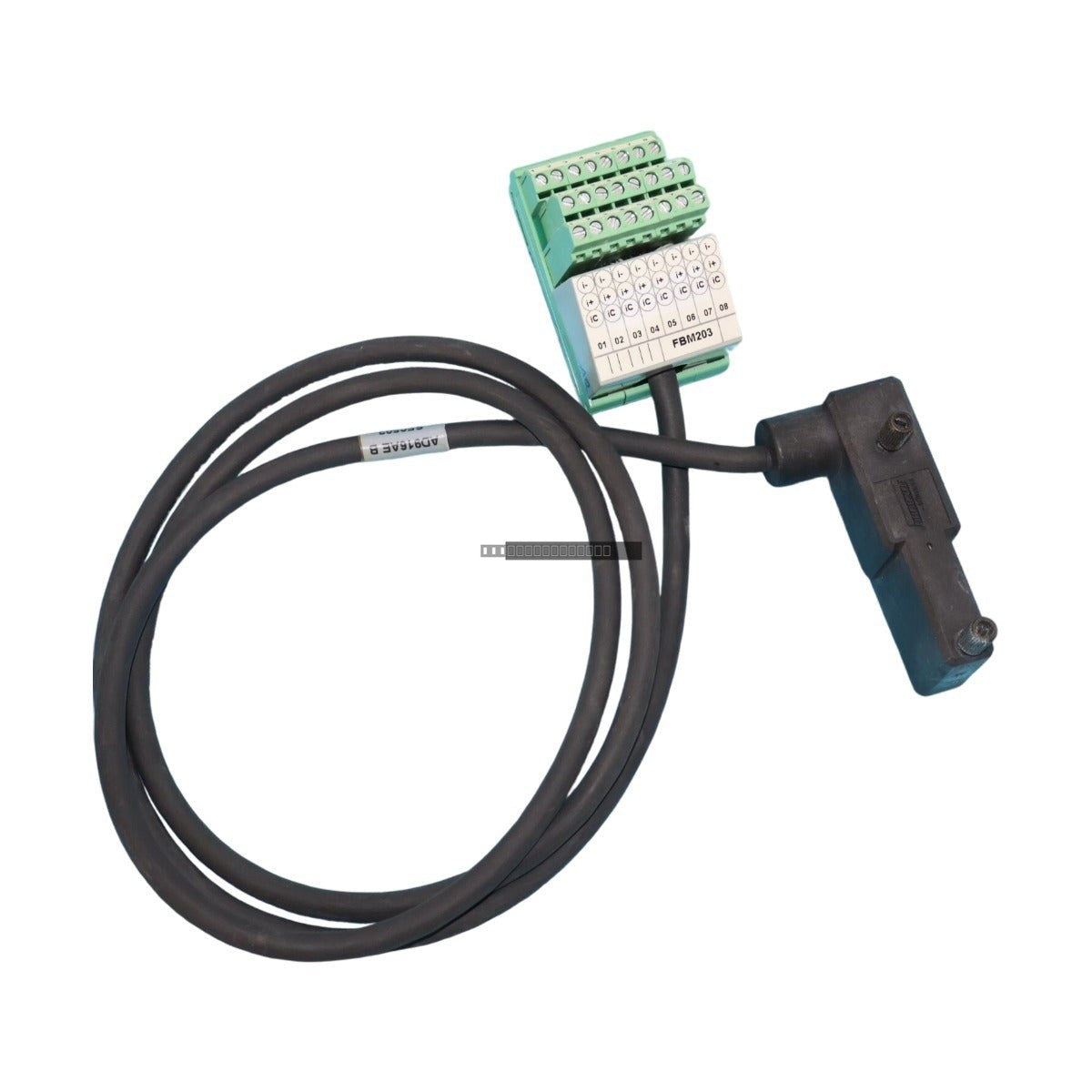

Cable de extensión de entrada analógica Foxboro I/A Series AD916AE

Descripción

El Foxboro AD916AE es un cable de extensión de entrada analógica de alto rendimiento diseñado para el sistema de control distribuido Foxboro I/A Series. Este componente está diseñado para facilitar la transmisión fiable de señales entre los Módulos de Campo (FBM) y los conjuntos de terminación (TA) dentro de entornos de control industrial complejos. Al garantizar una transferencia de datos de alta fidelidad, el AD916AE ayuda a mantener la integridad de la señal para variables de proceso sensibles, minimizando las interferencias electromagnéticas (EMI) y previniendo la pérdida de datos en aplicaciones críticas.

Características

• Transmisión de señal de alta fidelidad: Construcción de par trenzado apantallado (STP) multicore optimizada para la integridad de la señal analógica de bajo nivel.
• Construcción robusta: Cuenta con una cubierta exterior ignífuga diseñada para soportar la exposición a productos químicos industriales y el estrés térmico.
• Conectividad fiable: Conectores de alta densidad equipados con contactos chapados en oro para evitar la oxidación y garantizar la conductividad eléctrica a largo plazo.
• Compatibilidad con el sistema: Admite rutas de señal redundantes cuando se utiliza con arquitecturas FBM redundantes compatibles.
• Cumplimiento de EMC: Calibrado para cumplir con los estrictos estándares de compatibilidad electromagnética de Foxboro.

Aplicaciones

El AD916AE es adecuado para su uso en sectores industriales exigentes, incluyendo:

• Refinerías petroquímicas
• Plataformas de petróleo y gas en alta mar
• Operaciones mineras pesadas
• Instalaciones de sistemas de control distribuido (DCS) a gran escala

Especificaciones técnicas

Directrices de instalación

• Manipulación: Asegúrese de que el cable no esté sometido a una tensión excesiva o a dobleces pronunciados durante la instalación para mantener la integridad del blindaje interno.
• Mitigación de EMI: Encamine los cables de señal lejos de las líneas eléctricas de alta tensión y de las fuentes de alta EMI para evitar el ruido de la señal.
• Puesta a tierra: Asegure la terminación adecuada del blindaje del cable en los puntos de puesta a tierra designados en el conjunto de terminación para mantener una protección eficaz contra EMI.
• Entorno: Verifique que el área de instalación se mantenga dentro del rango de temperatura especificado de -20 a +70 grados C.
• Apagado: Asegúrese siempre de que los módulos de E/S y las fuentes de alimentación asociadas estén desenergizados antes de conectar o desconectar el cable del FBM o TA.

Preguntas frecuentes

P: ¿Es este cable compatible con todos los FBM de la serie Foxboro I/A?
R: El AD916AE está diseñado para aplicaciones específicas de la serie I/A. Verifique los números de pieza de su FBM y del conjunto de terminación para garantizar la compatibilidad con esta interfaz de cable específica.

P: ¿Se puede utilizar este cable en entornos exteriores?
R: El cable cuenta con una cubierta ignífuga adecuada para entornos industriales; sin embargo, debe instalarse dentro de conductos o bandejas de cables apropiados para protegerlo de los peligros ambientales directos y los daños mecánicos.
