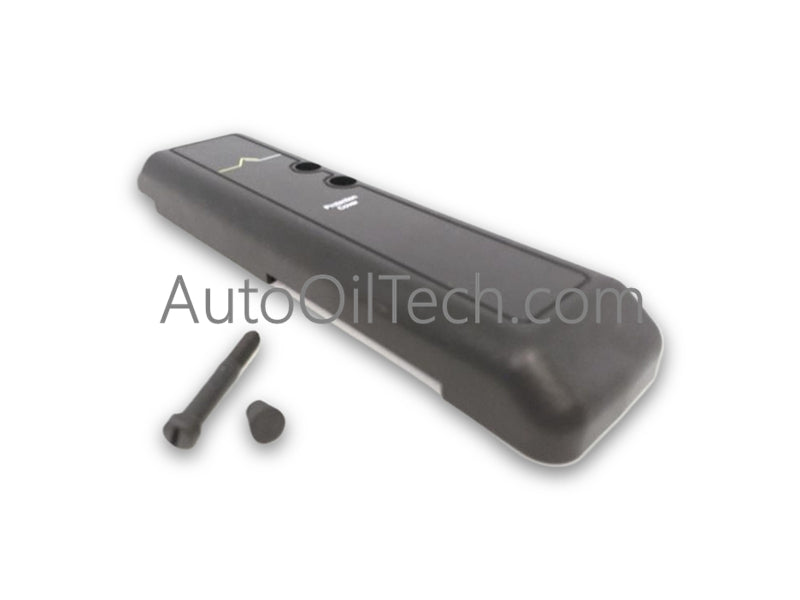

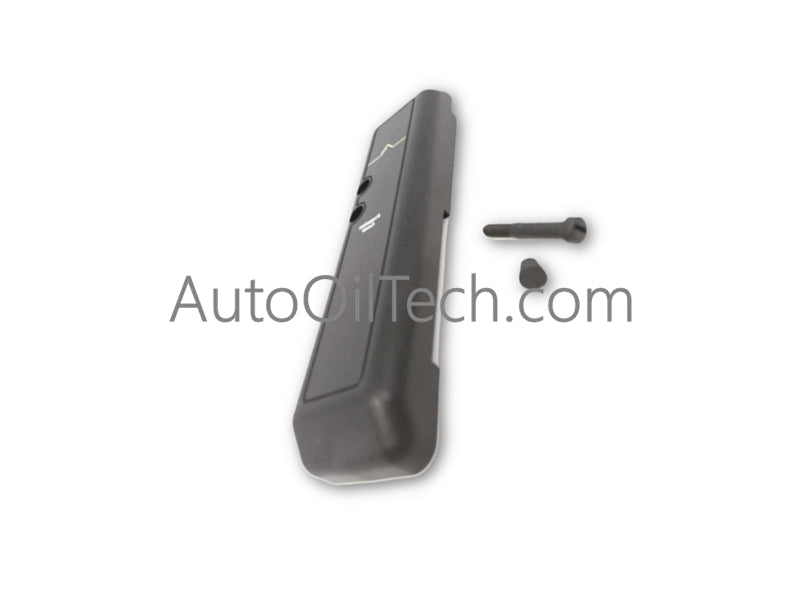

Configurado para la protección del subsistema de E/S en las redes de control DeltaV serie M, el Emerson VE6101, también catalogado como la cubierta de protección VE6101, proporciona blindaje mecánico directo para las ranuras de soporte horizontales no utilizadas.
Especificaciones de hardware
Parámetro
Especificación
Modelo
VE6101
Marca
Emerson
Origen
Estados Unidos
Peso
0.10 lbs
Dimensiones
Factor de forma de ranura de soporte estándar serie M
Temperatura de funcionamiento
-40 a 70 grados C
Consumo de energía
0 W
Material
Polímero de grado industrial
Aplicación
Subsistema de E/S serie M
Protocolo de bucle HART de 4-20 mA e integridad del subsistema
En las arquitecturas DeltaV serie M, la integridad física del subsistema de E/S se mantiene aislando las interfaces de la placa base no utilizadas de los contaminantes ambientales. Aunque el VE6101 es un componente mecánico pasivo, soporta la estabilidad operativa requerida para entornos de protocolo de bucle HART de 4-20 mA de alta densidad. Al sellar los pines del soporte expuestos, evita la posible degradación de la señal causada por polvo conductor o humedad en el bastidor de E/S. Una instalación adecuada garantiza que el aislamiento de canal a canal y la conexión a tierra general del sistema permanezcan sin comprometer, mitigando el riesgo de cortocircuitos en el bus de la placa base durante el mantenimiento o la expansión del sistema.
Preguntas frecuentes
P: ¿La instalación del VE6101 requiere que el subsistema de E/S se apague?
R: No. Como tapa de obturación de soporte pasiva, el VE6101 se puede instalar o quitar mientras el soporte horizontal está energizado sin afectar el funcionamiento de los módulos de E/S activos en el mismo segmento.
P: ¿Se puede utilizar el VE6101 en entornos con alta interferencia electromagnética?
R: Sí. La cubierta proporciona protección física que complementa el blindaje electromagnético de los soportes de la serie M, evitando la acumulación de residuos metálicos que podrían inducir bucles de tierra o puentear señales a través de las ranuras del soporte.
Directrices de instalación en campo
Inspeccione la ranura del soporte horizontal para asegurarse de que no haya residuos metálicos en los pines de la placa base.
Alinee la cubierta VE6101 con los rieles guía de la ranura vacía del soporte de E/S.
Aplique una presión firme y uniforme hasta que el mecanismo de bloqueo encaje con el chasis del soporte.
Verifique que la cubierta quede al ras contra la cara del soporte para mantener la clasificación de protección ambiental requerida.
En aplicaciones de alta vibración, confirme que las pestañas de plástico estén completamente asentadas para evitar que se salgan mecánicamente con el tiempo.
