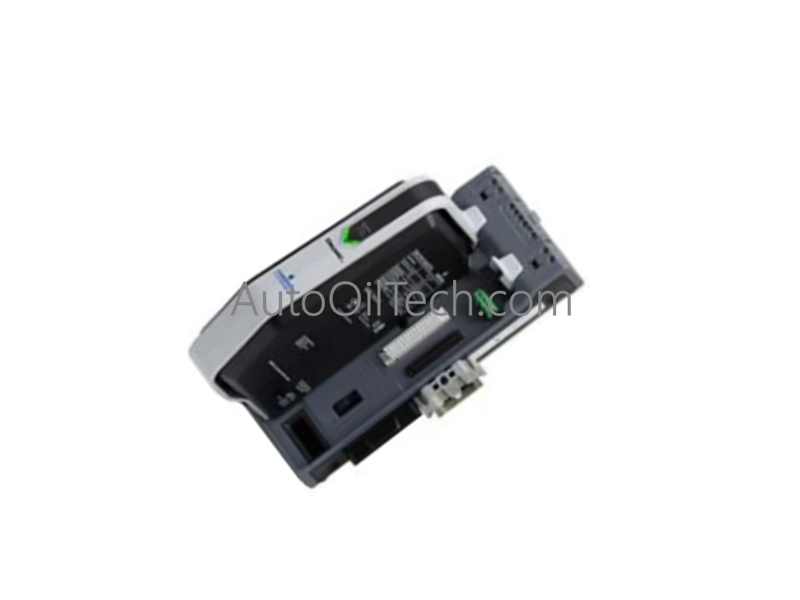

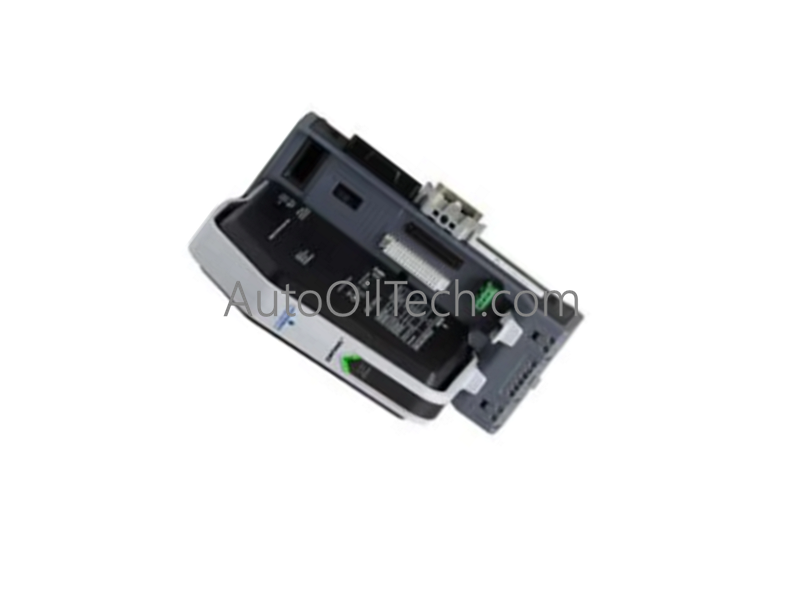

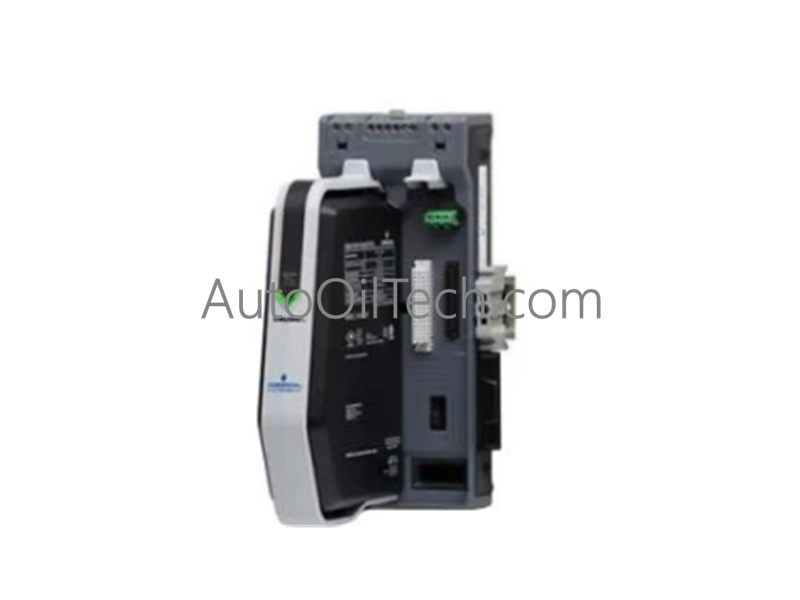

Fuente de alimentación del sistema Emerson SE5009

Configurada para la distribución de energía en arquitecturas de control distribuido DeltaV, la fuente de alimentación del sistema Emerson SE5009 (SE5009) proporciona una ejecución física/eléctrica directa de la regulación de voltaje de 24 VCC y el acondicionamiento de la corriente de entrada.

Especificaciones de hardware

Características de control de procesos del DCS de Emerson

• Protocolo de bucle HART de 4-20 mA: El módulo SE5009 proporciona un bus de CC estabilizado para tarjetas de E/S habilitadas para HART. Esta entrega de energía estable es obligatoria para mantener la relación señal/ruido requerida para una comunicación HART confiable superpuesta en bucles de 4-20 mA.
• Aislamiento canal a canal: La arquitectura de la fuente de alimentación utiliza separación galvánica interna para aislar el bus del sistema de las fluctuaciones de voltaje del lado del campo. Esto es obligatorio para garantizar que las condiciones transitorias en el riel de 24 VCC no comprometan la integridad de la lógica de control del proceso.
• Compensación de unión fría (CJC): El módulo está diseñado para mantener una alta precisión de salida en diversas envolventes térmicas, lo cual es obligatorio para evitar la desviación de voltaje en bucles de entrada analógica sensibles conectados al mismo bus de CC.

Preguntas frecuentes

P: ¿El módulo SE5009 admite redundancia en un esquema de distribución de energía DeltaV?

R: Sí. El SE5009 está diseñado para integrarse en configuraciones redundantes de portadores de energía. La verificación del bus de reparto de carga del portador de energía es obligatoria para garantizar una conmutación sin interrupciones durante un fallo de suministro.

P: ¿Está la ondulación de salida de 24 VCC dentro de los límites para módulos de procesador de alta velocidad?

R: El módulo está diseñado para suministrar energía de baja ondulación conforme a los estándares del sistema DeltaV. La verificación del voltaje de salida en el punto de terminación es obligatoria para asegurar que permanezca dentro de la tolerancia de operación especificada para el controlador o los módulos de E/S conectados.

Pautas de instalación en campo

• Montaje: Instale el módulo en un rack de soporte de energía compatible. Asegurarse de que el módulo esté completamente asentado y que el pestillo mecánico esté enganchado es obligatorio para mantener un contacto eléctrico estable para la entrada y distribución de 24 VCC.
• Conexión a tierra: Conecte el chasis del módulo al bus de tierra de instrumentación del sistema. Una conexión de baja impedancia es obligatoria para garantizar la eficacia de la supresión de sobretensiones interna y para proporcionar una referencia común estable para la distribución de CC.
• Cableado: Termine los cables de entrada de 24 VCC con el torque adecuado para evitar contactos intermitentes. Mantenga una separación mínima de 150 mm de las líneas de CA de alto voltaje; este aislamiento es obligatorio para proteger la salida de CC de transitorios inductivos que podrían desestabilizar la electrónica del DCS aguas abajo.
