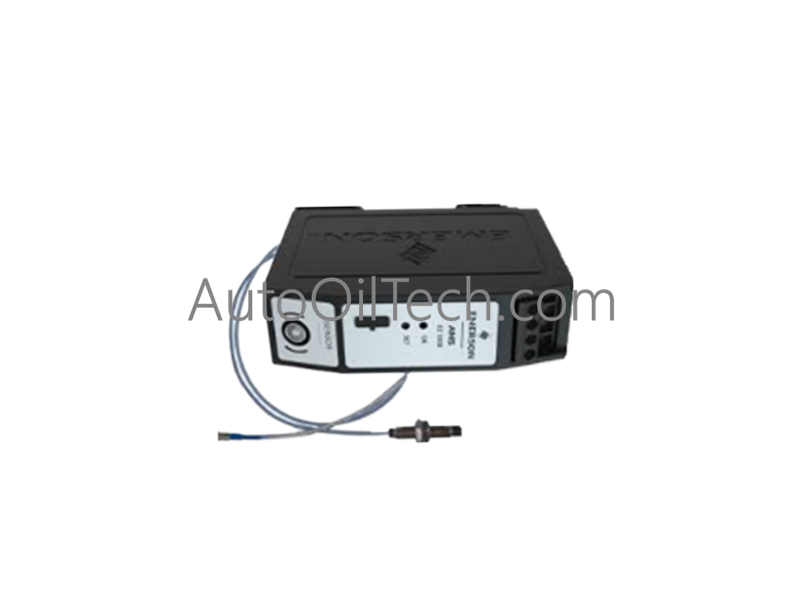

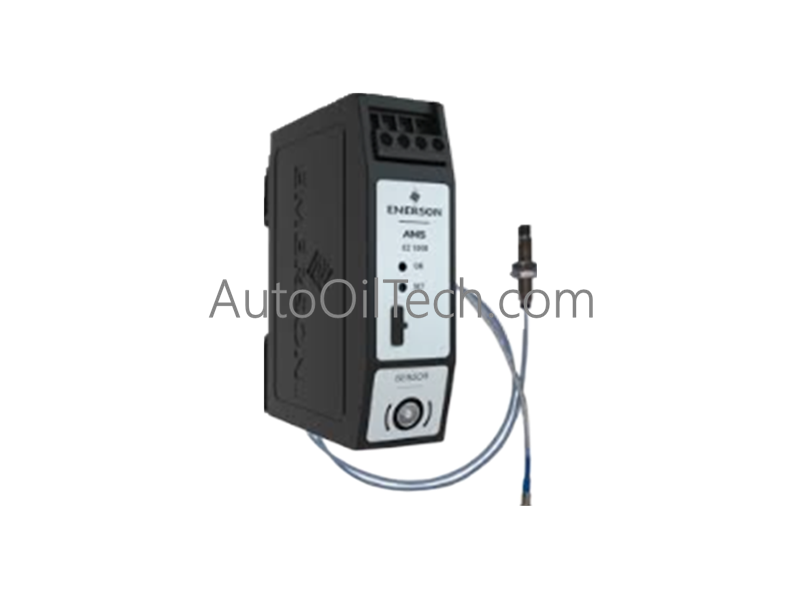

Sistema de transductor de desplazamiento de corrientes de Foucault Emerson PR6423/01H-030 + CON021

El sistema transductor de desplazamiento por corrientes de Foucault Emerson PR6423/01H-030 + CON021, también catalogado como PR6423/01H-030, funciona como un componente de hardware dedicado para la monitorización sin contacto de la vibración del eje y el desplazamiento axial dentro de las redes de protección de maquinaria AMS.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

Los circuitos de procesamiento de señal del convertidor CON021 traducen las variaciones de oscilador de alta frecuencia sin procesar en salidas estandarizadas que admiten la integración del protocolo de bucle HART de 4-20 mA. La arquitectura de aislamiento de canal a canal evita que los bucles de tierra y las interferencias eléctricas se propaguen a través de bastidores de monitorización de vibraciones multicanal. La compensación de unión fría interna y los rieles de suministro de voltaje negativo regulados mantienen la integridad de la señal en distancias de transmisión largas de hasta 30 metros de longitud total del cable. La configuración garantiza una deriva cero y una conformidad de escala lineal en respuestas de frecuencia dinámicas que abarcan de 0 Hz a 20 000 Hz.

Preguntas frecuentes

P: ¿Cuál es el objetivo de calibración de voltaje de espacio requerido durante la configuración mecánica inicial?

R: El espacio de la sonda debe ajustarse mecánicamente hasta que el voltaje de salida estático alcance el objetivo de punto medio nominal correspondiente al rango de funcionamiento lineal del convertidor CON021.

P: ¿Se puede acortar o extender en el campo la longitud del cable integral de 3 metros?

R: No. El conjunto de la sonda, el cable integral y el módulo convertidor CON021 se calibran en fábrica como un sistema eléctrico emparejado. Alterar la longitud del cable cambia la capacitancia eléctrica total e invalida la precisión de la calibración.

P: ¿Cuál es el diámetro mínimo del eje objetivo requerido para una medición precisa?

R: El diámetro del eje giratorio objetivo debe ser de al menos 25 mm para evitar errores de efecto de borde en el campo electromagnético de corrientes de Foucault generado por la punta de la sonda de 8 mm.

Pautas de instalación en campo

1. Asegúrese de que el orificio de montaje esté roscado limpiamente con un macho de roscar M10 x 1, y desbarbe el punto de entrada para evitar daños físicos en la punta de la sonda de PEEK durante el asentamiento mecánico.
2. Mantenga una distancia de separación radial mínima de 25 mm entre las puntas de las sondas adyacentes para eliminar la diafonía electromagnética mutua entre los canales de monitorización.
3. Encamine el cable de señal de PTFE no blindado lejos de los cables de motor de alta potencia y los conductos de salida de la unidad de frecuencia variable, asegurando el cable de drenaje blindado en la barra de tierra del panel designada.
4. Verifique la resistencia de CC del bucle y el voltaje de salida estático utilizando un multímetro digital de alta impedancia antes de energizar el sistema y arrancar la maquinaria.
