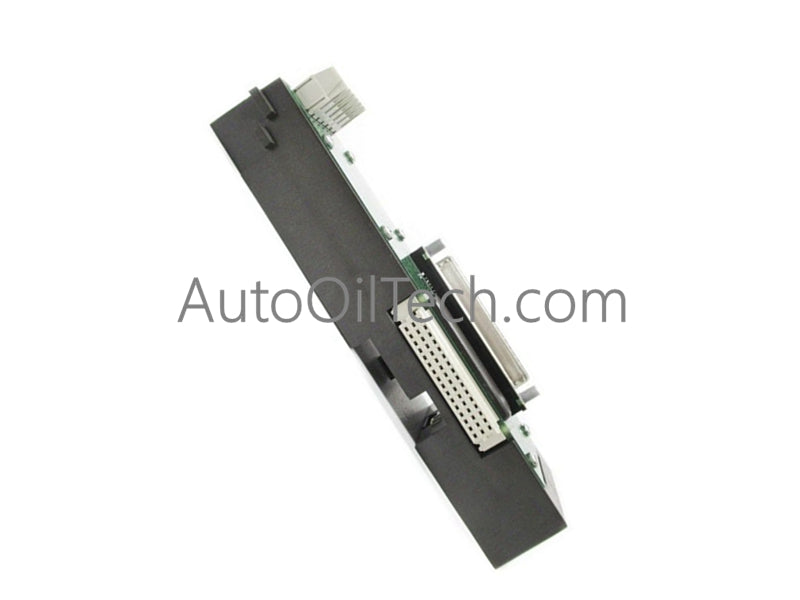

Emerson KJ4010X1-BF1 Extensor de bus local izquierdo

El Emerson KJ4010X1-BF1, también catalogado como el extensor de bus local izquierdo KJ4010X1-BF1, funciona como un componente de hardware dedicado para la extensión de bus local dentro de las plataformas DeltaV DCS. Este módulo ejecuta la extensión de bus eléctrico físico y la propagación de la señal entre los chasis del controlador y los portadores de expansión, manteniendo una velocidad de comunicación de placa base determinista en arquitecturas de nodos distribuidos.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

La ejecución del control de procesos dentro del entorno DeltaV DCS se basa en una sólida integridad de la señal en segmentos de bus extendidos. El hardware mantiene rigurosos parámetros de aislamiento de canal a canal para evitar que los bucles de tierra y los transitorios de modo común corrompan las mediciones analógicas y las señales de control. La integración con los protocolos de bucle HART de 4-20 mA garantiza una comunicación digital transparente superpuesta a los bucles de control analógicos sin atenuar las variables de proceso primarias. Además, los mecanismos de compensación de unión fría (CJC) mantienen la precisión para los bucles de medición dependientes de la temperatura enrutados a través de tarjetas de E/S asociadas en el bus extendido.

Preguntas frecuentes

P: ¿Este extensor de bus admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: Sí, la unidad es intercambiable en caliente, lo que permite el reemplazo para mantenimiento sin apagar todo el bastidor del controlador, siempre que se observen los protocolos estándar de seguridad y redundancia.

P: ¿Cuál es la longitud máxima de cable permitida para esta configuración específica de extensión de bus?

R: El diseño físico especifica una longitud de cable integrada de 3.048 metros (10 pies). Exceder esta distancia especificada sin repetidores de señal aprobados puede introducir latencia de comunicación y degradación de la señal en el bus local.

Pautas de instalación en campo

1. Asegúrese de que la alimentación del portador del bus local de destino esté aislada antes de insertar o quitar el módulo extensor.
2. Alinee los conectores del módulo con cuidado con las ranuras de la placa base para evitar pines doblados o daños físicos durante la inserción.
3. Asegure todos los tornillos de retención o pestillos de bloqueo para mantener la estabilidad mecánica y el contacto a tierra eléctrico adecuado con el chasis.
4. Encamine el cable de interconexión de 3.048 metros (10 pies) lejos de conductos de alimentación de alto voltaje y variadores de frecuencia para evitar interferencias electromagnéticas.
5. Verifique los LED de estado de comunicación de la placa base al iniciar el sistema para confirmar la inicialización exitosa del bus y la sincronización de datos.
