Cable Extensor de Soporte Emerson KJ4002X1-BF2 DeltaV

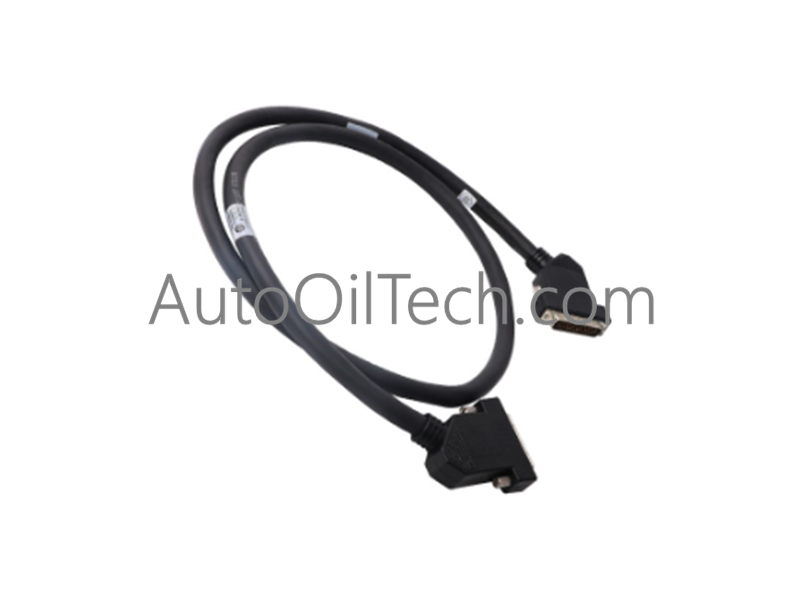

El Emerson KJ4002X1-BF2, también catalogado como el Cable Extensor KJ4002X1-BF2, funciona como un componente de hardware dedicado para la extensión horizontal del bus del plano posterior y la interconexión de portadoras locales dentro de las plataformas Emerson DeltaV DCS.

Especificaciones de Hardware

Aislamiento entre canales e integridad de la señal del bus

Diseñado para la expansión de racks DeltaV de múltiples portadoras, el KJ4002X1-BF2 ofrece un enrutamiento de señal paralelo determinista de alta velocidad a través de su bus conductor blindado de 44 pines. El blindaje de impedancia de línea integrado mantiene el aislamiento entre canales y la supresión de la diafonía a través de líneas lógicas adyacentes de alta frecuencia, protegiendo los pases de señal HART de 4-20 mA subyacentes y de E/S digital del ruido electromagnético de alta frecuencia cuando se extienden a través de las bahías del gabinete.

Preguntas Frecuentes

P: ¿Se puede conectar o desconectar el cable extensor KJ4002X1-BF2 mientras la alimentación de la portadora DeltaV está activa?

R: No, los cables extensores del bus de la portadora nunca deben desconectarse ni conectarse mientras la fuente de alimentación del plano posterior esté energizada, ya que interrumpir las líneas de bus paralelas bajo carga puede causar el reinicio del controlador o estados de falla de comunicación de E/S.

P: ¿Cuál es el radio de curvatura máximo recomendado para el ensamblaje de 44 pines de 1.2 metros durante el enrutamiento del gabinete?

R: Para preservar el blindaje del conductor interno y evitar la atenuación de la señal a través de las líneas de 44 pines, mantenga un radio de curvatura mínimo de 75 mm a lo largo del recorrido del cable.

Pautas de instalación en campo

1. Apague los módulos de fuente de alimentación de la portadora tanto en las portadoras locales como en las de expansión antes de instalar o retirar el conjunto del cable extensor.
2. Alinee cuidadosamente los conectores de alta densidad de 44 pines con los puertos extensores en las bases de las portadoras horizontales para evitar la flexión de los pines.
3. Apriete a mano los tornillos de mariposa del conector en ambos extremos hasta que estén completamente asentados; apriete a 0.3 Nm (2.6 in-lbs) para asegurar la continuidad de la conexión a tierra a través de la carcasa del conector.
4. Pase el cable de 1.2 metros a través de conductos de cableado de bajo voltaje dedicados, manteniéndolo separado por al menos 100 mm del cableado de distribución de energía de CA.
