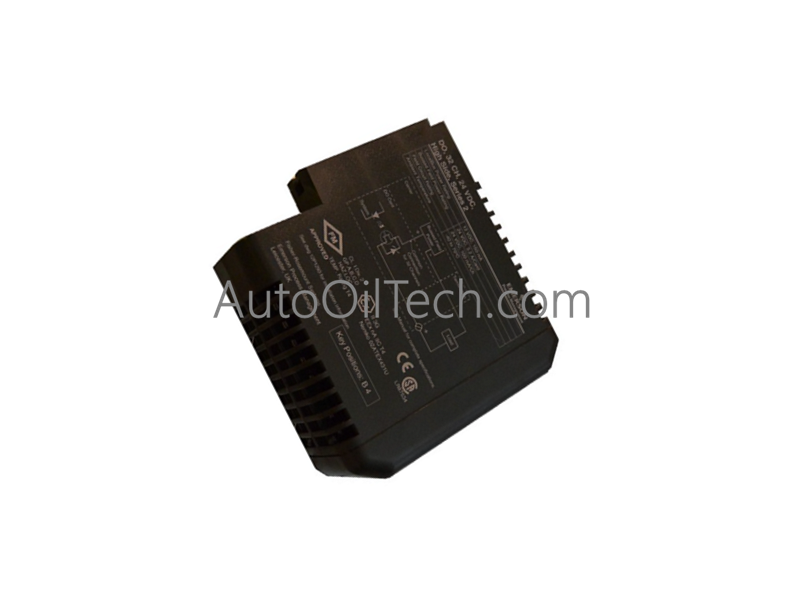

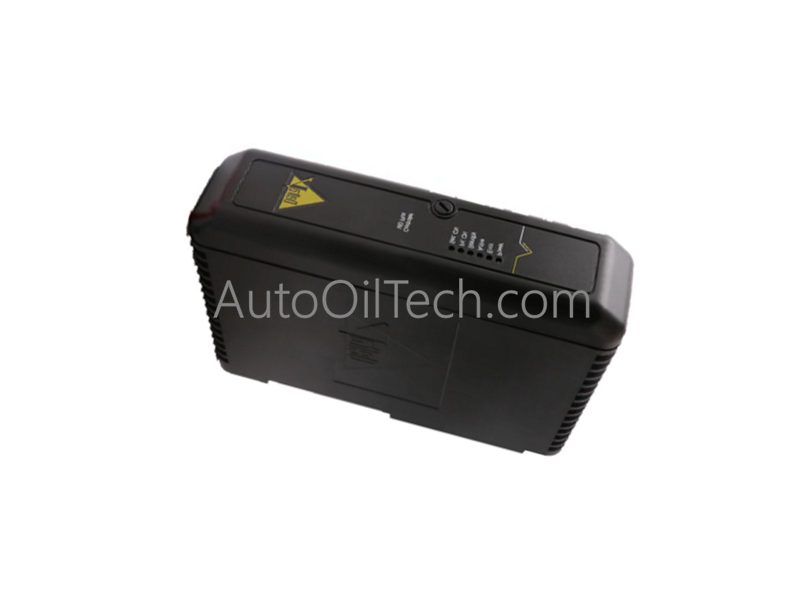

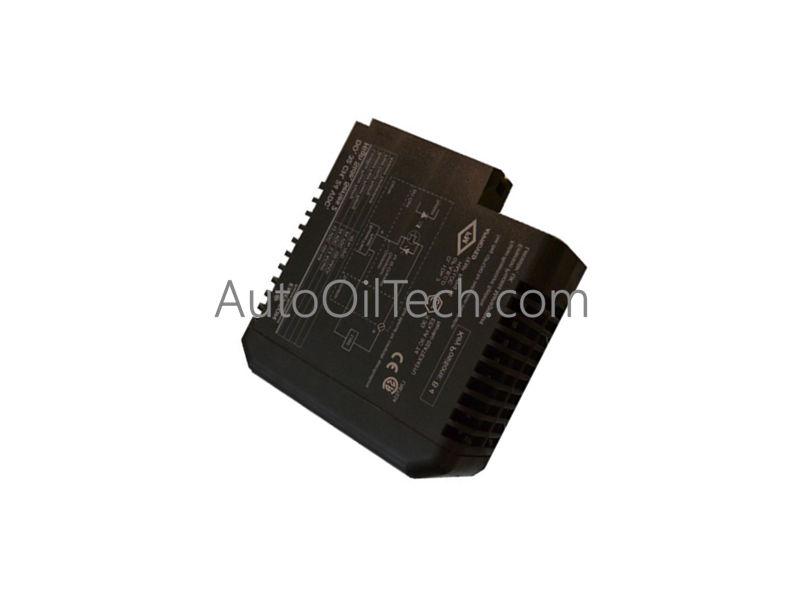

El Emerson KJ4001X1-NB1, también catalogado como el módulo extensor de cable KJ4001X1-NB1, funciona como un componente de hardware dedicado para la extensión de LocalBus y el enrutamiento de energía del backplane dentro de las plataformas Emerson DeltaV.
Especificaciones del hardware
Parámetro
Especificación
Modelo
KJ4001X1-NB1
Marca
Emerson
Origen
EE. UU. / Según fabricación
Peso
2 kg
Dimensiones
Perfil de ranura portadora DeltaV estándar
Temperatura de funcionamiento
-40 a 70 °C
Consumo de energía
12 V CC a 8 A máx. (LocalBus)
Tipo de módulo
Extensor de cable doble izquierdo
Clasificación de la envolvente
IP20
Tolerancia ambiental
Contaminantes ISA-S71.04-1985 Clase G3 / 5 a 95% HR sin condensación
Impacto y vibración
Onda sinusoidal de 10 g durante 11 ms; 1 mm p-p (5-16 Hz), 0.5 g (16-150 Hz)
Control de procesos e interfaz Fieldbus
Integración de bucles 4-20 mA HART y LocalBus: Extiende las líneas de comunicación del backplane LocalBus a través de los racks portadores manteniendo la integridad de la señal para los módulos de E/S analógicas 4-20 mA HART adyacentes.
Coordinación de bus FOUNDATION Fieldbus: Preserva la temporización de la señal de baja latencia y la transmisión de paquetes de datos a través de segmentos portadores extendidos que alojan tarjetas de interfaz fieldbus digital.
Rendimiento del aislamiento de canal a canal: Incorpora trayectorias de blindaje a tierra internas para suprimir el ruido de voltaje de modo común y evitar la diafonía a través de conexiones de portadores extendidas.
Preguntas frecuentes
P: ¿Cuál es la capacidad máxima de corriente del backplane compatible con el extensor KJ4001X1-NB1?
R: El módulo está diseñado para pasar hasta 8 A a 12 VCC a través de los rieles de alimentación extendidos de LocalBus.
P: ¿Qué clasificaciones de protección ambiental se aplican a esta tarjeta extensora?
R: El hardware cuenta con una clasificación IP20, resistencia a contaminantes en el aire ISA-S71.04-1985 Clase G3 y funciona de -40 a 70 grados C.
Guías de instalación en campo
Asegúrese de que todas las fuentes de alimentación primarias del portador y del backplane estén desenergizadas antes de insertar el extensor en el rack.
Alinee los conectores del módulo con precisión con la interfaz de extensión del portador izquierdo para evitar la deformación de los pines.
Encamine los interconectores de cinta del extensor dentro de los canales de cable dedicados, separados de las líneas de alimentación de CA.
Asegure todos los sujetadores de bloqueo mecánico para garantizar la continuidad de la toma de tierra del chasis de baja resistencia a través de los segmentos del portador.
