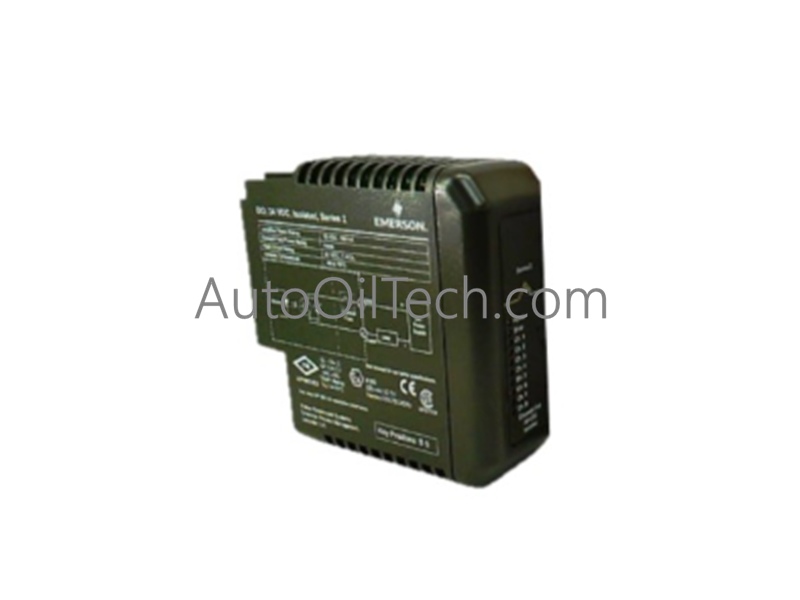

Emerson KJ3203X1-BK1 Tarjeta DI de 32 canales serie S DeltaV

La Emerson KJ3203X1-BK1, también catalogada como Tarjeta de Entrada Discreta KJ3203X1-BK1, funciona como un componente de hardware dedicado para el monitoreo del estado de contacto seco de 24 VDC y la adquisición del estado de campo dentro de las plataformas Emerson DeltaV Serie S.

Especificaciones de Hardware

Aislamiento de canal a canal y procesamiento de señales de contacto seco

Diseñada para el monitoreo discreto de alta densidad en arquitecturas DCS Emerson DeltaV, la KJ3203X1-BK1 enruta 32 bucles de detección de contacto seco independientes con aislamiento integrado de canal a canal. Las barreras de aislamiento óptico evitan que las corrientes de bucle de tierra y las sobretensiones eléctricas del lado del campo se propaguen a través del bus de la placa posterior de la Serie S. El módulo inyecta corriente de humectación de bajo voltaje en los contactos de campo para detectar el cierre del contacto, mientras filtra el rebote del contacto y el ruido de alta frecuencia antes del enclavamiento de la señal de la placa posterior.

Preguntas frecuentes

P: ¿La KJ3203X1-BK1 admite la extracción e inserción en vivo con alimentación (RIUP)?

R: Sí, la tarjeta se puede insertar o quitar de su base de soporte de la Serie S mientras el nodo del sistema está encendido, sin perturbar las tarjetas de E/S adyacentes ni interrumpir la comunicación de la placa posterior.

P: ¿Se requiere alimentación externa para accionar los contactos secos de campo conectados a esta tarjeta?

R: La tarjeta proporciona voltaje de humectación interno con limitación de corriente para detectar el cierre de contacto a través de contactos secos pasivos, eliminando la necesidad de alimentación de bucle externa en los circuitos de contacto de campo estándar.

Pautas de instalación en campo

1. Inspeccione las guías de la ranura del soporte y los encabezados de pines de la placa posterior para verificar su limpieza antes de insertar la tarjeta KJ3203X1-BK1.
2. Alinee el módulo verticalmente en la ranura de soporte designada de la Serie S y presione firmemente hasta que los clips de cierre superior e inferior encajen.
3. Conecte los contactos de campo al conjunto de bloques de terminales de la Serie S correspondiente utilizando cable de cobre trenzado (0,2 a 2,5 mm2 / 24 a 12 AWG).
4. Asegúrese de que el blindaje del cable de señal esté conectado a tierra a la barra de tierra del soporte en un solo punto para evitar el acoplamiento de ruido en los canales de detección discretos.
