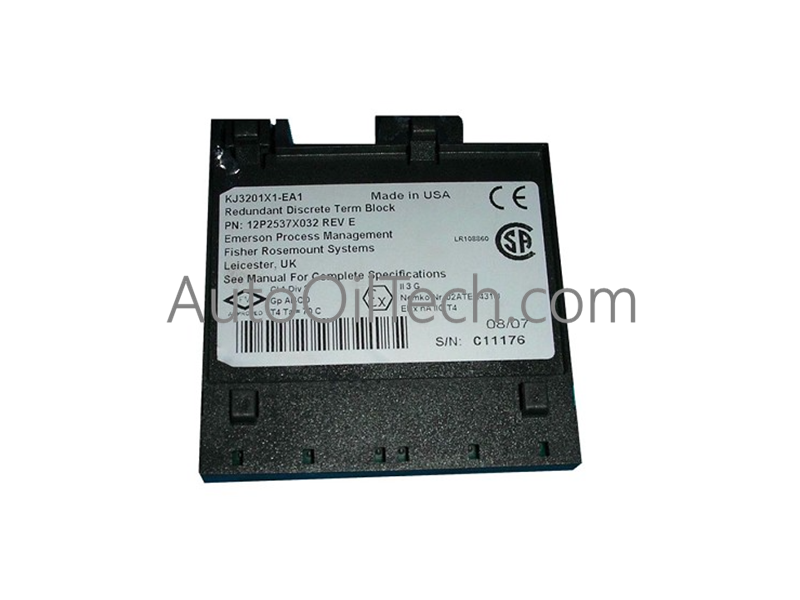

Bloque de terminales discretos redundantes Emerson KJ3201X1-EA1

Configurado para la distribución discreta de señales en redes de E/S DeltaV, el Emerson KJ3201X1-EA1 (Bloque de terminales discretos redundantes KJ3201X1-EA1) proporciona interconexión física directa para la ejecución discreta de bucles en el lado de campo.

Especificaciones del hardware

Aislamiento canal a canal e integridad del bucle

El KJ3201X1-EA1 facilita el enrutamiento de señales discretas dentro de arquitecturas DCS de alta disponibilidad, priorizando el aislamiento de canal a canal para preservar la integridad del bucle. Al servir como un punto de interfaz redundante, el bloque de terminales garantiza que las fallas eléctricas a nivel de campo se localicen, evitando la propagación de corriente a través del backplane de E/S. El diseño mecánico se adapta a la densidad de cableado necesaria para bucles compatibles con HART y subsistemas de E/S discretos, manteniendo la continuidad eléctrica y mitigando el riesgo de interferencia de señal entre canales o la formación de bucles de tierra en diseños de instrumentación complejos.

Preguntas frecuentes

P: ¿Es compatible este bloque de terminales con configuraciones de E/S no redundantes?

R: El KJ3201X1-EA1 está específicamente diseñado para arquitecturas redundantes; su uso en configuraciones no redundantes puede requerir configuraciones de puente o modificaciones del portador específicas para mantener la integridad de la trayectoria de la señal.

P: ¿El bloque de terminales proporciona protección contra sobrecorriente para canales individuales?

R: No, esta unidad funciona como un dispositivo de interconexión pasiva. La protección contra sobrecorriente debe ser proporcionada por el módulo de E/S asociado o un fusible externo en el lado del campo para cumplir con la clasificación de 1 A por canal.

Guías de instalación en campo

1. Asegúrese de que el portador de E/S esté desenergizado antes de montar el bloque de terminales en el riel para evitar cortocircuitos accidentales en los pines del backplane.
2. Alinee el bloque de terminales con la interfaz de acoplamiento del portador, asegurándose de que todos los pines estén centrados para evitar deformaciones mecánicas.
3. Aplique presión uniforme para asentar el bloque en el portador, luego apriete los tornillos de montaje al par especificado.
4. Termine el cableado de campo de acuerdo con el diagrama del bucle, asegurándose de que los blindajes de los cables estén conectados a tierra en el bus de terminación de campo designado para mantener la inmunidad electromagnética.
5. Verifique el alivio de tensión del cable para evitar el estrés mecánico en los conectores de los terminales durante la expansión térmica o los eventos de vibración.
