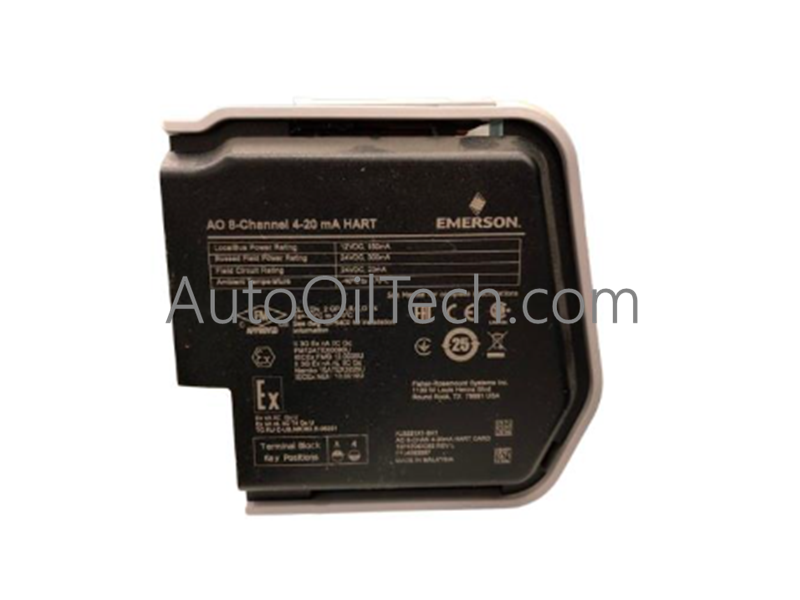

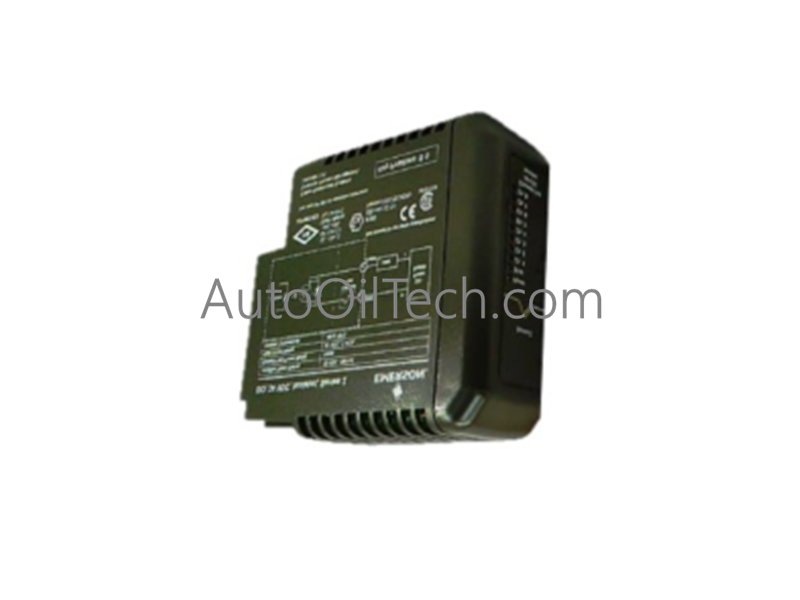

Módulo de salida analógica DeltaV Emerson KJ3002X1-BE1

El Emerson KJ3002X1-BE1, también catalogado como el Módulo AO de 8 canales KJ3002X1-BE1, funciona como un componente de hardware dedicado para la conversión de señales de control de 4-20 mA dentro de las plataformas DeltaV DCS de Emerson. Configurado para ejecución física/eléctrica directa, el conjunto genera salidas precisas de voltaje analógico a corriente para accionar actuadores industriales y válvulas de control a través de canales de bucle activos.

Especificaciones de hardware

Aislamiento canal a canal y dinámica de bucle HART

El módulo Emerson KJ3002X1-BE1 incorpora trayectorias de señal aisladas galvánicamente para evitar que las corrientes de bucle de tierra interfieran con la transmisión analógica de 4-20 mA. Cada uno de los 8 canales soporta la superposición continua de señal digital de desplazamiento de frecuencia (FSK) HART directamente sobre el bucle de corriente analógico. El aislamiento canal a canal protege la placa posterior interna del sistema de las transitorios de voltaje del lado de campo, al tiempo que facilita el control analógico simultáneo y el diagnóstico de dispositivos de campo digitales sin distorsión de la señal.

Preguntas frecuentes

P: ¿El módulo Emerson KJ3002X1-BE1 admite el intercambio en caliente en una placa posterior DeltaV activa?

R: Sí, el módulo admite la extracción e inserción con alimentación (RIUP), lo que permite el reemplazo sin interrumpir la comunicación de la placa posterior del sistema o las operaciones de los módulos adyacentes.

P: ¿Cómo maneja el módulo una pérdida de comunicación de la placa posterior?

R: Al detectar un tiempo de espera de comunicación de la placa posterior, cada canal ejecuta un estado de seguridad preconfigurado, llevando la salida de 4-20 mA a un límite de falla bajo, un límite de falla alto o el último valor válido conocido.

P: ¿Cuál es la resistencia de carga máxima permitida para los canales de salida HART de 4-20 mA?

R: El módulo acciona bucles de salida estándar de 4-20 mA hasta una resistencia de carga máxima de 750 ohmios a 24 VCC de alimentación de campo nominal.

Directrices de instalación en campo

1. Confirme que el perfil mecánico físico del módulo KJ3002X1-BE1 coincide con el ranurado de la placa base DeltaV antes de asentarlo.
2. Alinee el módulo con las guías de la placa base y empuje firmemente hasta que los mecanismos de enganche superior e inferior se enganchen de forma segura.
3. Asegúrese de que todo el cableado de bucle de campo de 4-20 mA utilice pares trenzados blindados, terminando el blindaje del cable únicamente en la barra de conexión a tierra de la placa base.
4. Verifique que la resistencia total del bucle en cada canal no exceda los límites operativos especificados para evitar la saturación de la salida durante la excitación de 20 mA.
5. Mantenga una distancia de separación mínima de 12 pulgadas entre el cableado de la señal de campo y las líneas de distribución de energía de CA de alto voltaje.
