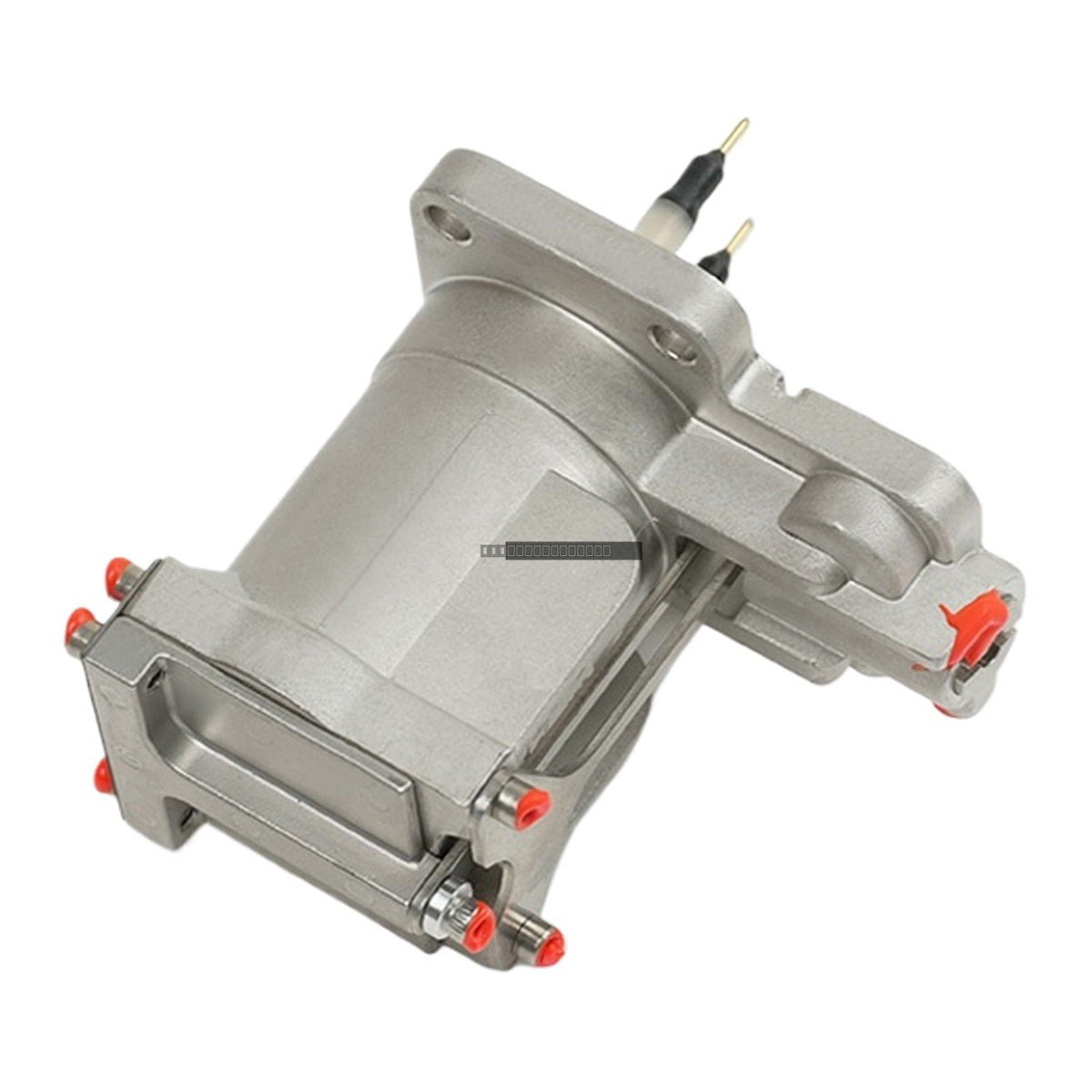

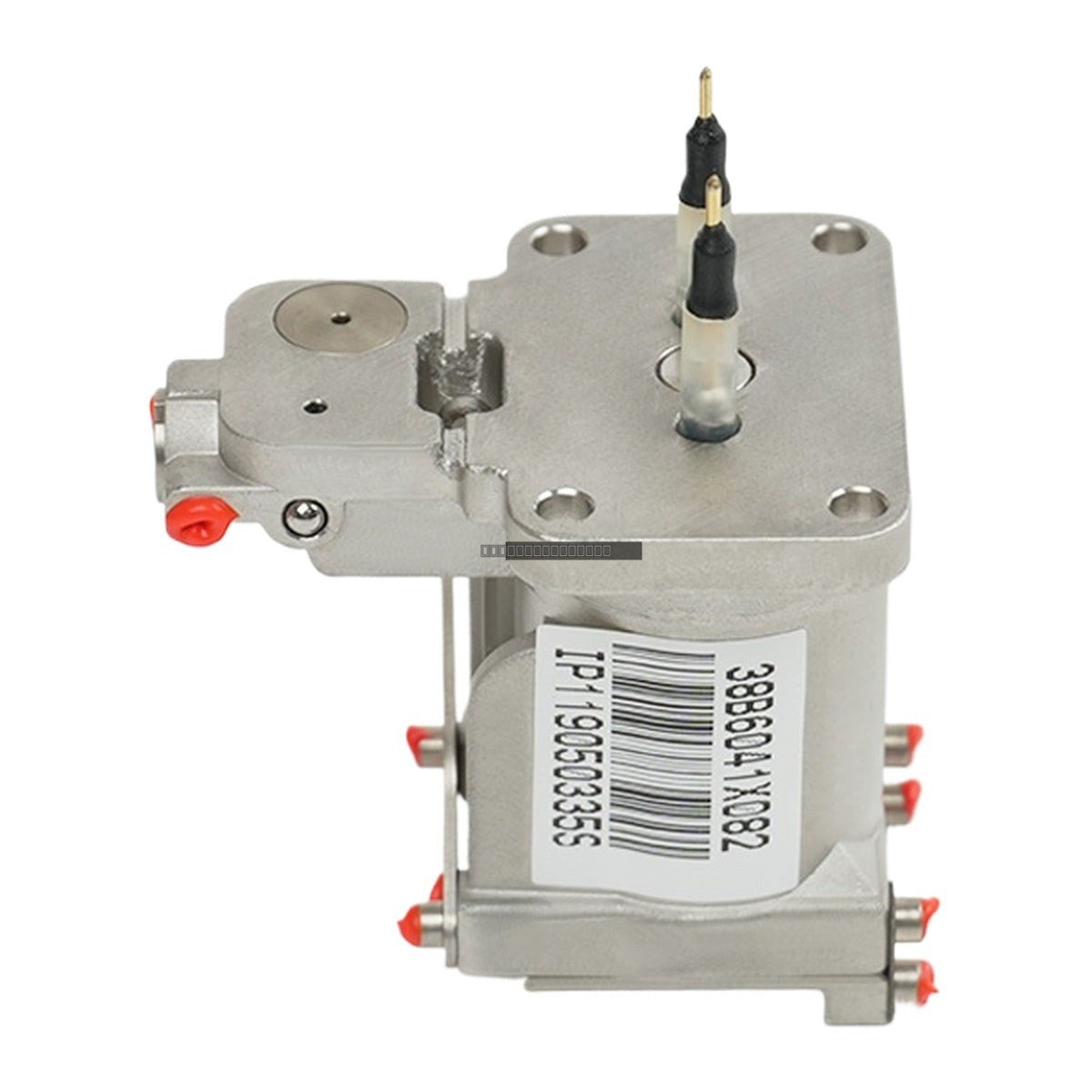

Emerson Fisher 38B6041X082 Ensamblaje de convertidor I/P FIELDVUE

Descripción

El Emerson 38B6041X082 es un conjunto de kit convertidor I/P (de corriente a neumático) diseñado para instrumentos Fisher montados en campo. Este módulo convierte una señal de entrada de 4 a 20 mA CC en una presión de salida neumática proporcional, lo que permite un control preciso para actuadores de válvulas y otros dispositivos de control de procesos neumáticos. Este conjunto es un componente crítico para mantener el rendimiento de los controladores de válvula digital Fisher FIELDVUE.

Características

• Conjunto de kit convertidor I/P Fisher FIELDVUE
• Calibrado de fábrica para una conversión electroneumática de alta precisión
• Rangos de salida configurables (de 3 a 15 psi o de 6 a 30 psi)
• Admite funcionamiento continuo en entornos industriales exigentes
• Incluye el hardware de montaje y los sellos necesarios para la instalación en campo

Aplicaciones

• Petróleo/Gas: Bucles de regulación de flujo de fluido y presión de alta precisión
• Procesamiento químico: Control preciso de corrientes químicas mediante calibración de actuadores
• Generación de energía: Posicionamiento de válvulas de control para el enrutamiento de vapor y los bucles de refrigerante
• Agua/Aguas residuales: Compuerta de flujo automatizada y control de procesos a gran escala

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que el aire de suministro esté limpio, seco y libre de aceite para evitar la obstrucción del orificio interno.
• Verifique que la presión de suministro no exceda la clasificación máxima de 150 psi.
• Realice todas las conexiones eléctricas mientras el sistema esté desenergizado para evitar cortocircuitos.
• Utilice sellador de roscas adecuado en las conexiones neumáticas para evitar fugas de aire.
• Asegure una conexión a tierra adecuada de la carcasa del instrumento para mitigar la interferencia EMI.
• Siga el manual específico del instrumento Fisher FIELDVUE para los procedimientos de calibración después de la instalación.

Conformidad y certificaciones

El 38B6041X082 está diseñado para su uso en diversas aplicaciones peligrosas y de uso general. Cuenta con certificaciones que incluyen FM, CSA, ATEX, IECEx y CE.

Preguntas frecuentes

¿Cuál es la función principal del 38B6041X082?

El 38B6041X082 es un conjunto de convertidor I/P que se utiliza para traducir señales de control electrónicas de 4-20 mA en presión neumática, que es necesaria para accionar válvulas de control en sistemas de automatización de procesos.

¿Qué rangos de presión de salida son compatibles?

La unidad es configurable para rangos de salida neumáticos estándar de 3 a 15 psi o de 6 a 30 psi, según los requisitos específicos de su actuador.

¿Es compatible este conjunto con todos los controladores Fisher?

Este kit está diseñado específicamente para instrumentos Fisher FIELDVUE. Verifique su modelo de controlador específico (por ejemplo, serie DVC6200) con la documentación de compatibilidad del fabricante antes de la instalación.
