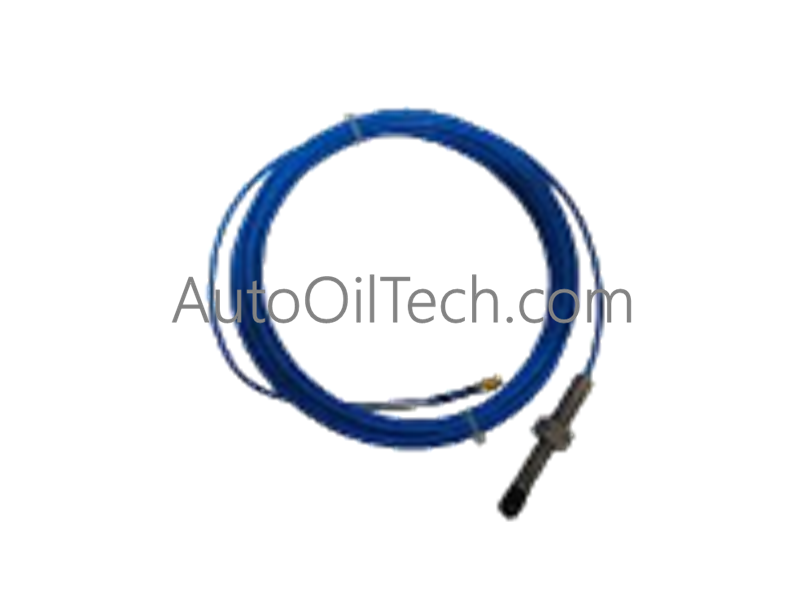

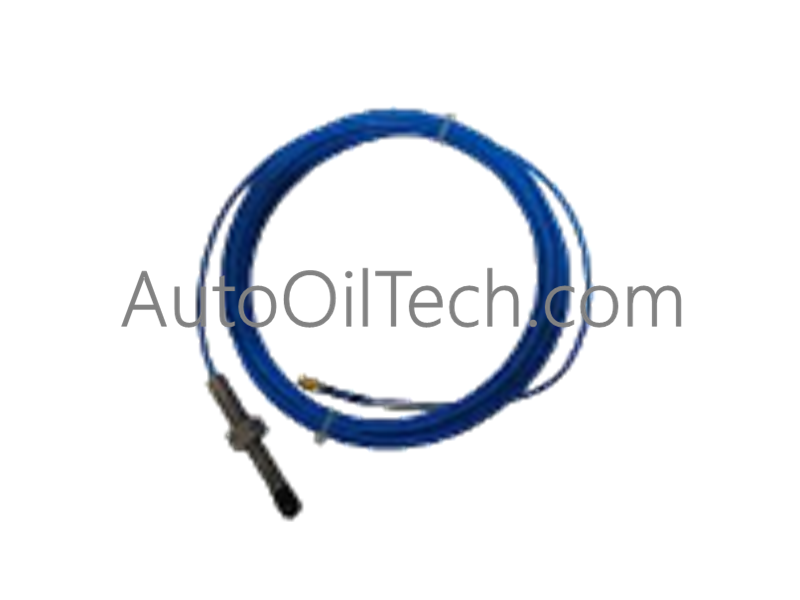

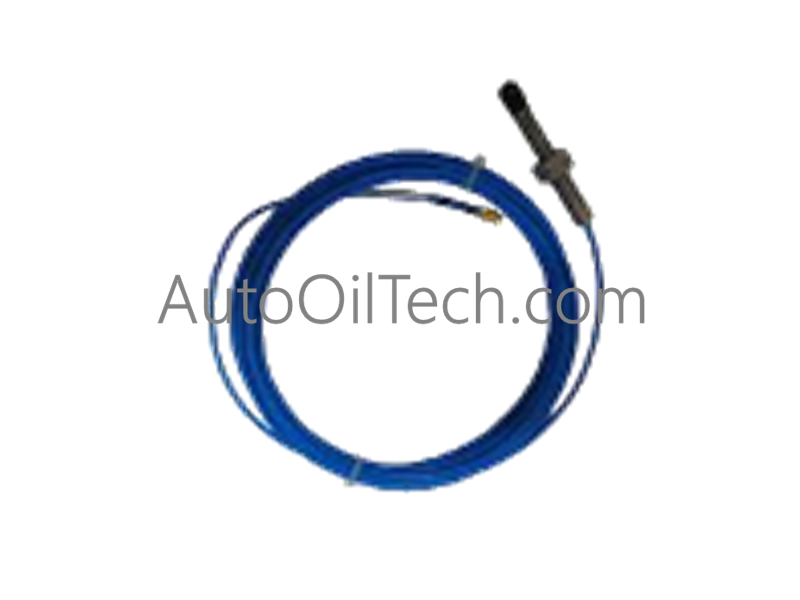

Sensor de proximidad de corrientes de Foucault Emerson EZ1080-RM-00-010

Configurado para el monitoreo sin contacto de la vibración y el desplazamiento del eje en redes de monitoreo AMS EZ1000, el Emerson EZ1080-RM-00-010 (Sensor de proximidad de corrientes de Foucault EZ1080-RM-00-010) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

La electrónica de acondicionamiento de señal combinada con este sensor procesa entradas de oscilador de alta frecuencia para emitir señales estandarizadas compatibles con arquitecturas de protocolo de bucle HART de 4-20 mA. El diseño de aislamiento de canal a canal evita bucles de tierra y la propagación de ruido eléctrico a través de sistemas de monitoreo industrial multicanal. Los circuitos de regulación internos mantienen rieles de voltaje de excitación negativos estables, asegurando la linealidad de la señal y la precisión de la medición de vibraciones dinámica durante ciclos de vida operativos prolongados.

Preguntas frecuentes

P: ¿Cuál es el objetivo de calibración del voltaje de holgura requerido durante la configuración mecánica inicial?

R: La holgura de la sonda debe ajustarse mecánicamente hasta que el voltaje de salida estático alcance el punto medio nominal que corresponde al rango de operación lineal del convertidor conectado.

P: ¿Se pueden usar cables estándar no extraíbles indistintamente con la variante de sonda RM?

R: No. La serie RM se basa en una interfaz de conector mecánico y eléctrico desmontable especializada diseñada exclusivamente para conjuntos de cables extraíbles para preservar la impedancia característica.

P: ¿Cuál es el diámetro mínimo del eje objetivo requerido para una medición precisa?

R: El diámetro del eje objetivo giratorio debe ser al menos tres veces el diámetro de la punta de la sonda (mínimo 24 mm para una punta de 8 mm) para evitar errores de efecto de borde en el campo electromagnético de corrientes de Foucault.

Directrices de instalación en campo

1. Asegúrese de que el orificio de montaje esté roscado limpiamente y desbarbe el punto de entrada para evitar daños físicos a la punta de la sonda durante el asiento mecánico.
2. Mantenga una distancia de separación radial mínima de 25 mm entre las puntas de sonda adyacentes para eliminar la diafonía electromagnética mutua entre los canales de monitoreo.
3. Encamine el cable de señal coaxial lejos de los cables del motor de alta potencia y los conductos de salida del variador de frecuencia, asegurando el cable de drenaje del blindaje en la barra de tierra del panel designada.
4. Verifique la resistencia de CC del bucle y el voltaje de salida estático utilizando un multímetro digital de alta impedancia antes de energizar el sistema y arrancar la maquinaria.
