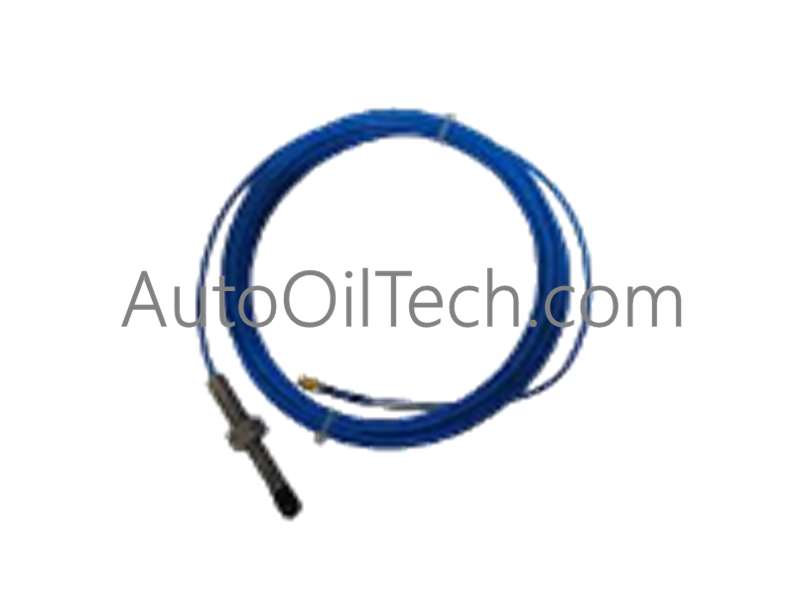

Sensor de proximidad por corrientes de Foucault Emerson EZ1080-08-00-010

El Emerson EZ1080-08-00-010, también catalogado como el sensor de proximidad de corrientes de Foucault EZ1080-08-00-010, funciona como un componente de hardware dedicado para la medición sin contacto de la vibración y el desplazamiento del eje dentro de las redes de monitoreo AMS EZ1000.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Escalado de sonda de corrientes de Foucault y dinámica del rotor

La sonda opera emitiendo un campo electromagnético de alta frecuencia desde su bobina de punta hacia la superficie conductora del eje giratorio, induciendo corrientes de Foucault que alteran la impedancia de la bobina proporcionalmente a la distancia del entrehierro. El escalado de calibración apunta a un punto medio de voltaje de entrehierro nominal de -10 VCC, produciendo una salida de sensibilidad estándar de 7.87 mV/micra (200 mV/mil) a través del módulo convertidor EZ1000 acoplado. Esta linealidad permite el monitoreo en tiempo real de la vibración radial, el comportamiento dinámico del rotor y los cambios de posición axial. La supresión de la diafonía se mantiene mediante reglas de espaciado físico adecuadas y terminaciones de blindaje coaxial, lo que evita la distorsión de la señal cuando se instalan varias sondas muy juntas en trenes de maquinaria complejos.

Preguntas frecuentes

P: ¿Cuál es el objetivo de calibración de voltaje de entrehierro requerido durante la configuración mecánica inicial?

R: El entrehierro de la sonda debe ajustarse mecánicamente hasta que el voltaje de salida estático alcance -10 VCC, lo que corresponde al rango medio lineal de la curva característica del transductor.

P: ¿Se puede acortar o alargar la longitud del cable integral en el campo?

R: No. El conjunto de la sonda, el cable integral y el módulo convertidor se calibran como un sistema eléctrico emparejado. Alterar la longitud del cable cambia la capacitancia total y destruye la precisión de la calibración de salida.

P: ¿Cuál es el tamaño mínimo del objetivo requerido para una medición precisa de la vibración?

R: El diámetro del objetivo del eje giratorio debe ser al menos tres veces el diámetro de la punta de la sonda (mínimo 24 mm para una sonda de 8 mm) para evitar errores de efecto de borde en el campo de corrientes de Foucault.

Pautas de instalación en campo

1. Asegúrese de que el orificio de montaje esté roscado limpiamente con un macho M10 x 1, y desbarbe el punto de entrada para evitar daños físicos en la punta de la sonda durante el roscado.
2. Mantenga una distancia de separación radial mínima de 25 mm entre las puntas de las sondas adyacentes para eliminar la interferencia electromagnética mutua (diafonía) entre los canales del sensor.
3. Apriete suavemente el cuerpo de la sonda con una llave dinamométrica calibrada, aplicando un compuesto de fijación de roscas compatible con entornos de alta temperatura si se anticipa un aflojamiento por vibración.
4. Enrute el cable de señal coaxial lejos de los cables de motores de alta potencia y las salidas de variadores de frecuencia, asegurando la conexión a tierra del blindaje correctamente en la terminación del panel del rack del monitor.
