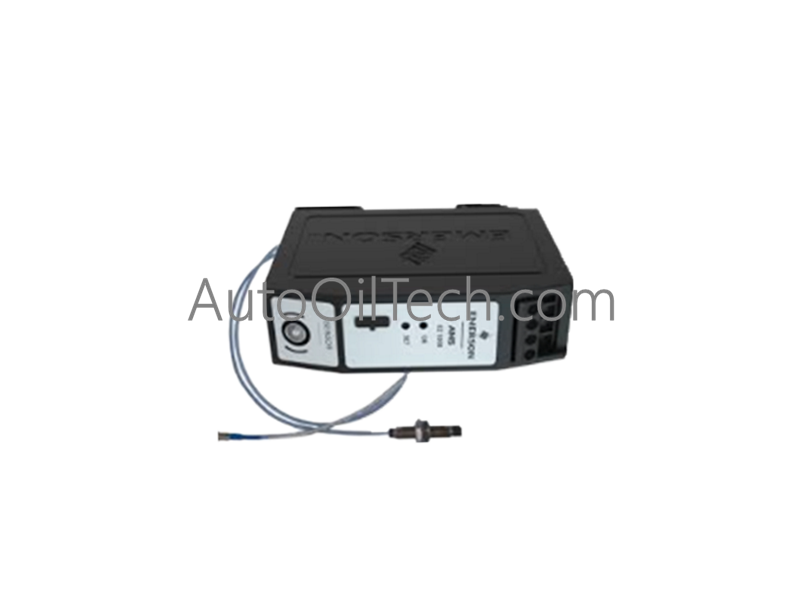

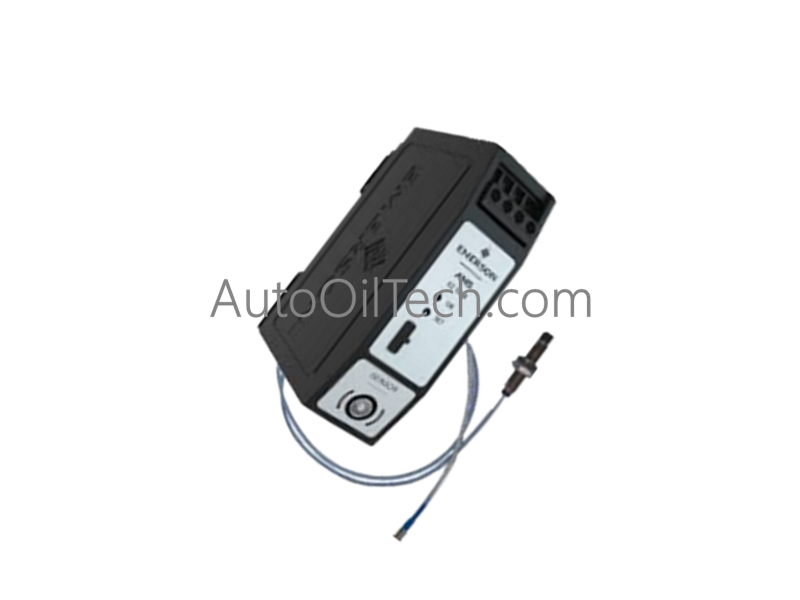

Sensor de Corriente Eddy Emerson EZ1080-05-00-010

Configurado para la supervisión de la vibración y el desplazamiento de ejes de precisión en redes de supervisión AMS, el Emerson EZ1080-05-00-010 (Sensor de corriente de Foucault EZ1080-05-00-010) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

Los componentes electrónicos de acondicionamiento de señal acoplados a este sensor procesan entradas de oscilador de alta frecuencia para emitir señales estandarizadas compatibles con arquitecturas de protocolo de bucle HART de 4-20 mA. El diseño de aislamiento canal a canal evita bucles de tierra y la propagación de ruido eléctrico en sistemas de supervisión industrial multicanal. Los circuitos de regulación internos mantienen raíles de tensión de excitación negativa estables, lo que garantiza la linealidad de la señal y la precisión de la medición dinámica de vibraciones durante ciclos de vida operativos prolongados.

Preguntas frecuentes

P: ¿Cuál es el objetivo de calibración de tensión de entrehierro requerido durante la configuración mecánica inicial?

R: El entrehierro de la sonda debe ajustarse mecánicamente hasta que la tensión de salida estática alcance el objetivo de punto medio nominal correspondiente al rango de funcionamiento lineal del convertidor conectado.

P: ¿Se puede acortar o empalmar el cable integral de FEP de 1 metro en el campo?

R: No. El conjunto de la sonda, el cable integral y el módulo convertidor están calibrados de fábrica como un sistema eléctrico emparejado. Alterar la longitud del cable cambia la capacitancia eléctrica total e invalida la precisión de la calibración.

P: ¿Cuál es el diámetro mínimo del eje objetivo requerido para una medición precisa?

R: El diámetro del eje giratorio objetivo debe ser al menos tres veces el diámetro de la punta de la sonda (mínimo 24 mm para una punta de 8 mm) para evitar errores de efecto de borde en el campo electromagnético de corriente de Foucault.

Pautas de instalación en campo

1. Asegúrese de que el orificio de montaje esté roscado limpiamente con un macho M10 x 1, y desbarbe el punto de entrada para evitar daños físicos a la punta de la sonda PEEK reforzada con fibra de vidrio durante el asiento mecánico.
2. Mantenga una distancia de holgura radial mínima de 25 mm entre puntas de sonda adyacentes para eliminar la interferencia electromagnética mutua entre los canales de supervisión.
3. Encamine el cable de señal coaxial lejos de los cables de motor de alta potencia y los conductos de salida de la unidad de frecuencia variable, asegurando el cable de drenaje blindado en la barra de tierra del panel designada.
4. Verifique la resistencia de CC del bucle y la tensión de salida estática utilizando un multímetro digital de alta impedancia antes de la energización del sistema y el arranque de la maquinaria.
