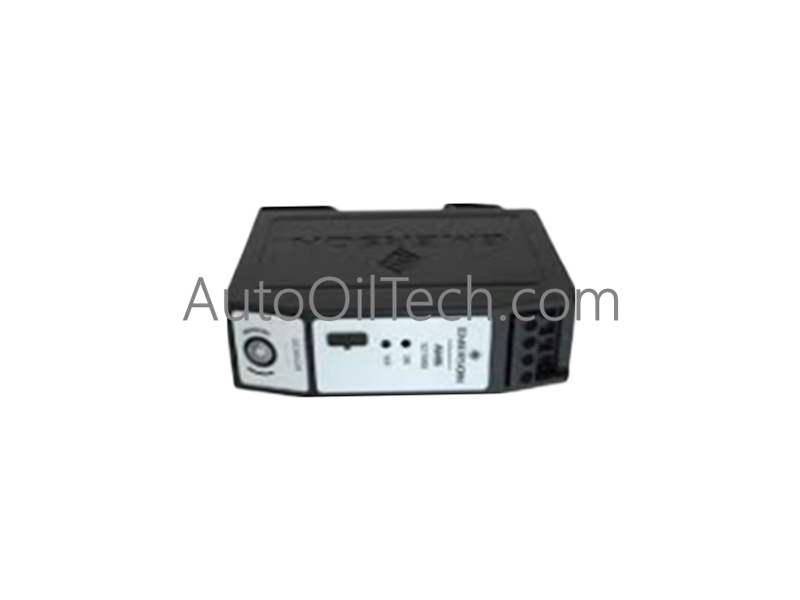

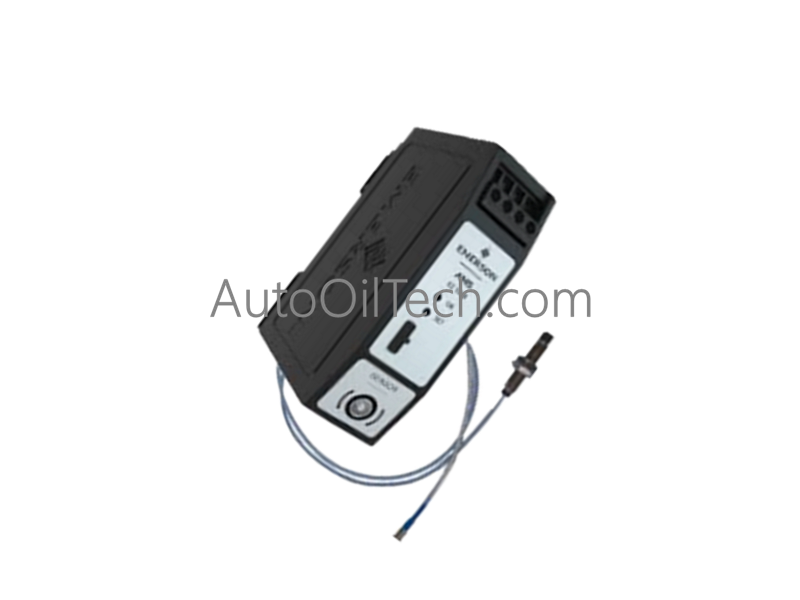

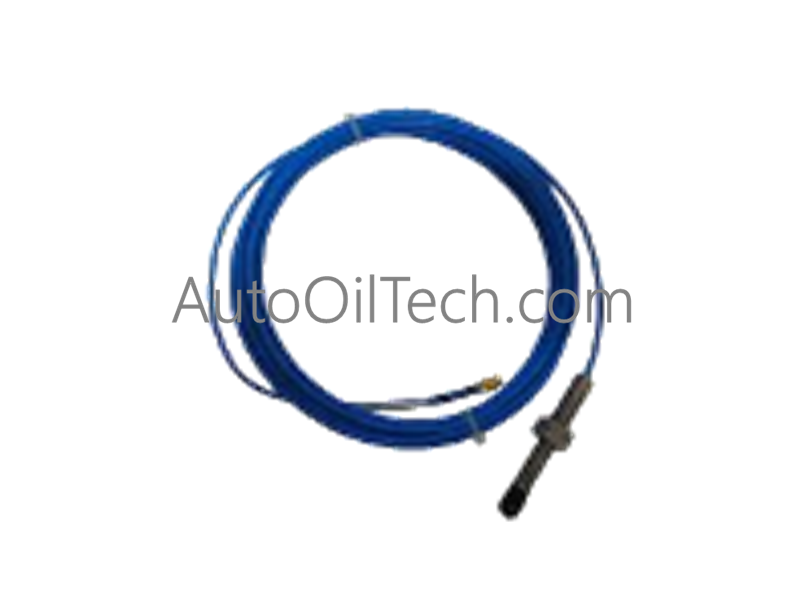

Sensor de corriente de Foucault Emerson EZ1080-04-00-010

Configurado para el monitoreo de la vibración y el desplazamiento de ejes con precisión en las redes de monitoreo AMS EZ1000, el Emerson EZ1080-04-00-010 (Sensor de Corrientes Parásitas EZ1080-04-00-010) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Escalado de sondas de corrientes de Foucault y dinámica del rotor

La sonda funciona emitiendo un campo electromagnético de alta frecuencia desde su bobina de punta hacia la superficie conductora objetivo del eje giratorio, induciendo corrientes de Foucault que alteran la impedancia de la bobina proporcionalmente a la distancia del entrehierro. El escalado de calibración apunta a un punto medio nominal de -10 VCC de tensión de entrehierro de la línea central, produciendo una salida de sensibilidad estándar de 7.87 mV/micra (200 mV/mil) a través del módulo convertidor EZ1000 acoplado. Esta linealidad permite el monitoreo en tiempo real de la vibración radial, el comportamiento dinámico del rotor y los cambios de posición axial. La supresión de diafonía se mantiene mediante reglas de espaciado físico adecuadas y terminaciones de blindaje coaxial, lo que evita la distorsión de la señal cuando se instalan múltiples sondas muy cerca en trenes de maquinaria complejos.

Preguntas frecuentes

P: ¿Cuál es el objetivo de calibración de la tensión de entrehierro requerido durante la configuración mecánica inicial?

R: El entrehierro de la sonda debe ajustarse mecánicamente hasta que la tensión de salida estática alcance -10 VCC, lo que corresponde al rango medio lineal de la curva característica del transductor.

P: ¿Se puede acortar o empalmar el cable integral de 1 metro en campo?

R: No. El conjunto de la sonda, el cable integral y el módulo convertidor están calibrados como un sistema eléctrico emparejado. Alterar la longitud del cable cambia la capacitancia total y destruye la precisión de la calibración de salida.

P: ¿Cuál es el tamaño mínimo del objetivo requerido para una medición de vibración precisa?

R: El diámetro del objetivo del eje giratorio debe ser al menos tres veces el diámetro de la punta de la sonda (mínimo 24 mm para una punta de 8 mm) para evitar errores de efecto de borde en el campo de corrientes parásitas.

Guías de instalación en campo

1. Asegúrese de que el orificio de montaje esté roscado limpiamente con un macho de roscar M10 x 1, y desbarbe el punto de entrada para evitar daños físicos en la punta de la sonda durante el roscado.
2. Mantenga una distancia de separación radial mínima de 25 mm entre puntas de sonda adyacentes para eliminar la interferencia electromagnética mutua (diafonía) entre los canales del sensor.
3. Apriete suavemente el cuerpo de la sonda con una llave dinamométrica calibrada, aplicando compuesto fijador de roscas compatible con entornos de alta temperatura si se anticipa un aflojamiento por vibración.
4. Dirija el cable de señal coaxial lejos de los cables de motor de alta potencia y las salidas de accionamientos de frecuencia variable, asegurando la conexión a tierra del blindaje correctamente en la terminación del panel del rack del monitor.
