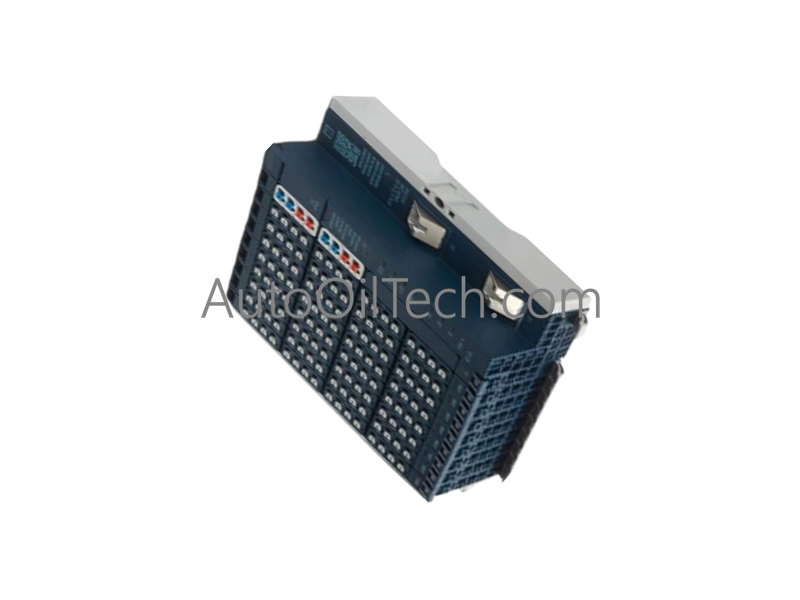

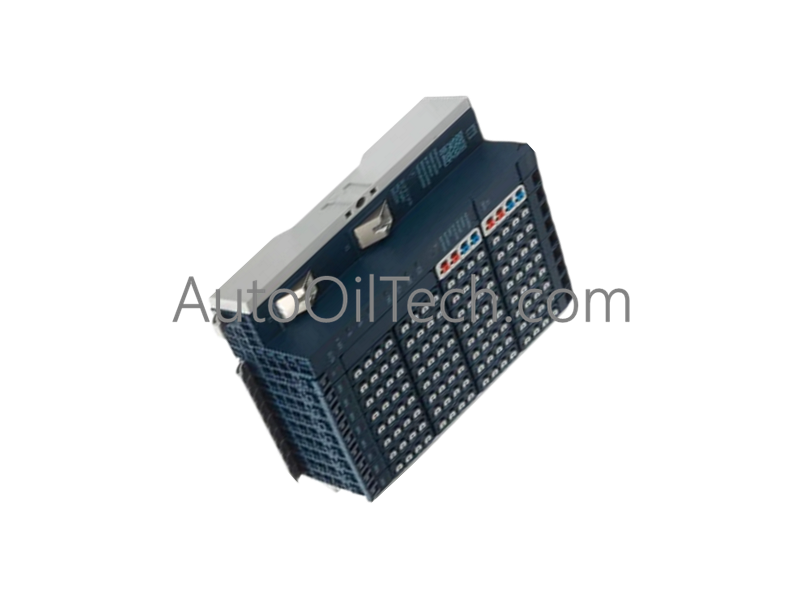

El Emerson EPXPNS001, también catalogado como el Adaptador de Red PROFINET EPXPNS001, funciona como un componente de hardware dedicado para la traducción de bus Ethernet industrial y la distribución local de energía de expansión dentro de las plataformas Emerson PACSystems RSTi-EP.
Especificaciones de Hardware
Parámetro
Especificación
Modelo
EPXPNS001
Marca
Emerson
Origen
EE. UU.
Peso
0.12 kg
Dimensiones
120 mm x 11.5 mm x 76 mm
Temperatura de Operación
-20 a 60 grados C
Consumo de Energía
Voltaje de Operación 20.4 - 28.8 VDC
Protocolo de Comunicación
PROFINET v2.3 Clase C (IRT)
Interfaz Física
2 puertos RJ-45
Capacidad de Expansión del Módulo
Hasta 64 módulos I/O activos
Velocidad de Comunicación del Bus de Backplane y Redes Deterministas
El EPXPNS001 actúa como una pasarela de red PROFINET determinista que soporta la ejecución de Ethernet isócrono en tiempo real (IRT) de Clase C a través de puertos RJ-45 duales. La velocidad de comunicación de bus de backplane de alta velocidad integrada permite tiempos de ciclo de hasta rangos de submilisegundos, mientras que sirve como cabecera principal de alimentación y datos para hasta 64 módulos de E/S de corte RSTi-EP activos. El repetidor de bus interno estabiliza los rieles de voltaje lógicos y desacopla la fluctuación de la red de los cortes de expansión de E/S de campo.
Preguntas Frecuentes
P: ¿El EPXPNS001 soporta el intercambio en caliente de módulos de E/S descendentes en el bus RSTi-EP?
R: Sí, los módulos de E/S RSTi-EP descendentes se pueden reemplazar con alimentación sin interrumpir el tráfico del bus PROFINET ni el paso de energía a través del módulo adaptador de red.
P: ¿Qué topologías de red son compatibles de forma nativa con los puertos Ethernet RJ-45 duales del EPXPNS001?
R: El switch Ethernet integrado de dos puertos soporta topologías de red en línea, estrella y anillo, incluyendo el Protocolo de Redundancia de Medios (MRP) para la recuperación de red determinista.
Pautas de Instalación en Campo
Encaje el adaptador de red EPXPNS001 en un riel DIN estándar de 35 mm (TH35) antes de encajar los cortes de expansión de E/S adyacentes.
Conecte la alimentación principal del sistema de 24 VCC a los terminales de resorte tipo push-in frontales, asegurando la polaridad correcta (rango de operación de 20.4 a 28.8 VCC).
Inserte cables Ethernet blindados de Categoría 5e/6 de grado industrial en los puertos X1 y X2, verificando que el seguro del conector encaje de forma segura en la carcasa RJ-45.
Termine el riel DIN directamente a Tierra Funcional (FE) utilizando correas de conexión a tierra de baja impedancia para establecer la continuidad del blindaje para el rechazo de ruido de alta frecuencia.
