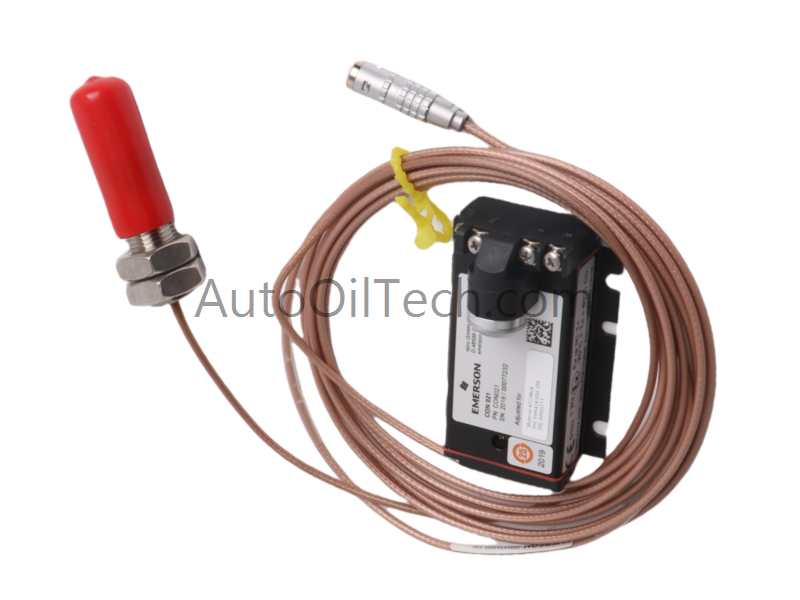

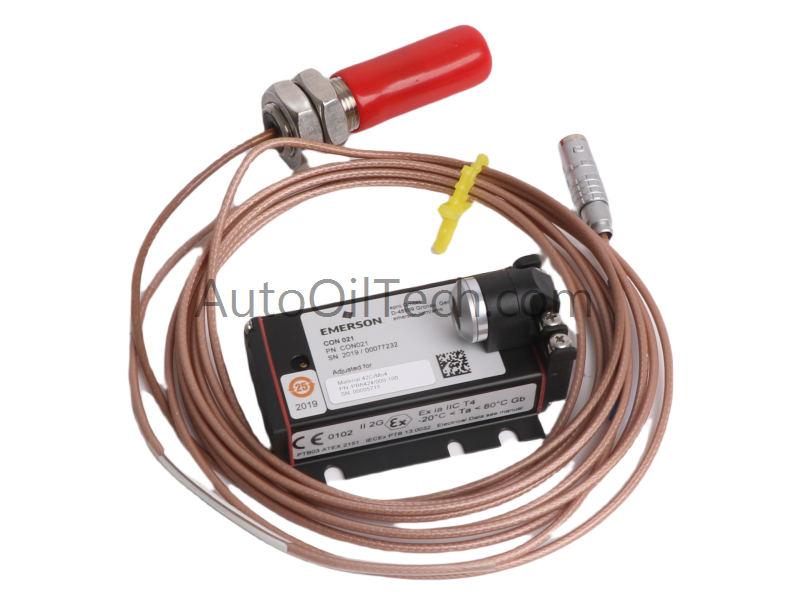

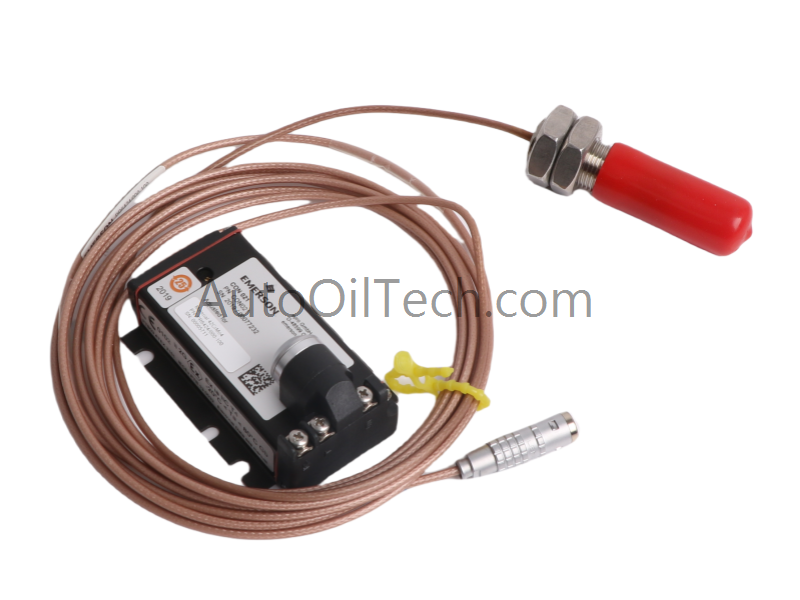

Sensor de desplazamiento de corrientes de Foucault Emerson epro PR6424/010-100

Descripción general del producto

El Emerson epro PR6424/010-100 es un sensor de corriente de Foucault sin contacto diseñado para sistemas críticos de protección de maquinaria. Con un diámetro de punta de 12 mm, este sensor proporciona un rango de medición lineal extendido, lo que lo convierte en la opción principal para monitorear la posición de empuje axial y la expansión diferencial en grandes activos rotatorios. Suministramos esta unidad como hardware 100% nuevo y sellado de fábrica original.

Desglose del número de pieza

La configuración alfanumérica PR6424 especifica las dimensiones físicas y la protección del cable:

• PR6424: Designación de la serie para sensores con diámetro de punta de 12 mm (rango extendido).

• 010: Indica una longitud de cable integrado de 1.0 metro protegido por una armadura de acero inoxidable.

• 100: Especifica la configuración de montaje mecánico, que generalmente presenta un cuerpo roscado M14x1.5 con una longitud de espárrago estándar.

Especificaciones técnicas

• Diámetro de la punta del sensor: 12 mm.

• Principio de medición: Tecnología de corrientes de Foucault sin contacto.

• Rango lineal: 4.0 mm (típicamente desde 1.0 mm hasta 5.0 mm de espacio).

• Respuesta de frecuencia: 0 Hz (CC) a 10 kHz para mediciones estáticas y dinámicas.

• Material objetivo: Acero ferromagnético (calibración estándar para AISI 4140).

• Resistencia ambiental: Clasificación IP68; sellado herméticamente contra aceite, vapor y agua.

• Temperatura de funcionamiento: Clasificado para hasta 180 °C en la cabeza del sensor.

Ventajas de ingeniería

El PR6424/010-100 aborda los requisitos de turbomaquinaria masiva donde el movimiento axial excede las capacidades de las sondas estándar de 8 mm. La punta de 12 mm produce un campo electromagnético más grande, lo que permite que el sensor mantenga una alta linealidad en un rango de 4 mm. Esto es crucial para el seguimiento del crecimiento térmico en rotores de turbinas para evitar el contacto catastrófico entre los componentes giratorios y estacionarios. La armadura de acero inoxidable proporciona una protección mecánica esencial para el cable coaxial dentro del ambiente hostil y saturado de aceite de las carcasas de los cojinetes, asegurando la integridad de la señal durante años de funcionamiento continuo.

Preguntas frecuentes

• ¿Por qué este sensor utiliza una punta de 12 mm en lugar de la estándar de 8 mm? La punta de 12 mm es necesaria para lograr el rango lineal de 4 mm. Los sensores estándar de 8 mm (como el PR6423) generalmente están limitados a un rango de 2 mm, lo cual a menudo es insuficiente para monitorear el empuje axial o la expansión diferencial en turbinas grandes.

• ¿Puedo conectar este sensor de 1.0 m directamente a mi monitor? El cable de 1.0 m es una "cola de cerdo" diseñada para salir de la carcasa de la máquina. Debe usar un cable de extensión a juego (generalmente de 4 m o 9 m) para alcanzar la longitud total del sistema requerida por su controlador o transmisor específico.

• ¿Qué sucede si el material objetivo no es acero AISI 4140? Los sensores de corrientes de Foucault son sensibles al material. Si su eje utiliza una aleación diferente, el voltaje de salida se desviará de la calibración estándar. En tales casos, el controlador debe recalibrarse para que coincida con las propiedades metálicas específicas de su objetivo.

• ¿Cómo me aseguro de que el sensor esté montado correctamente? Utilice un soporte de montaje rígido y asegúrese de que las roscas M14 estén firmemente bloqueadas. Cualquier movimiento en el propio montaje del sensor se interpretará incorrectamente como vibración del eje, lo que provocará falsas alarmas en el sistema de protección.
