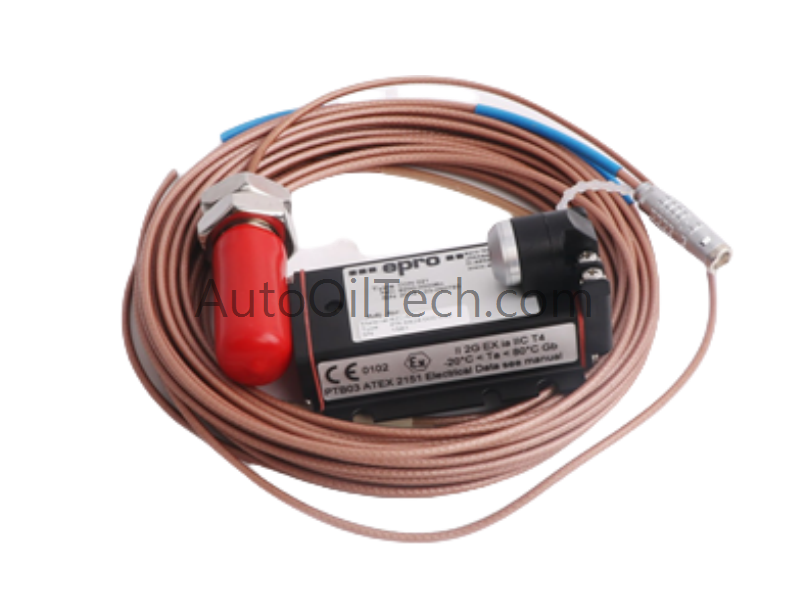

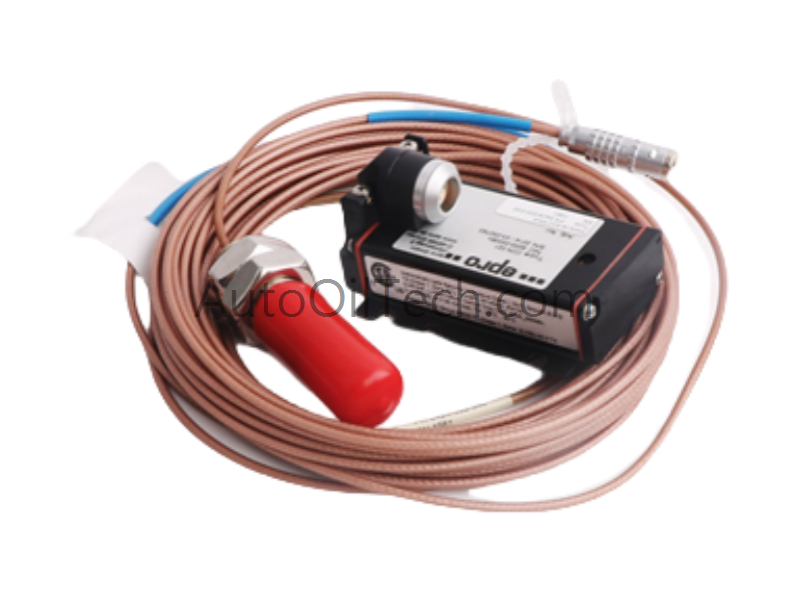

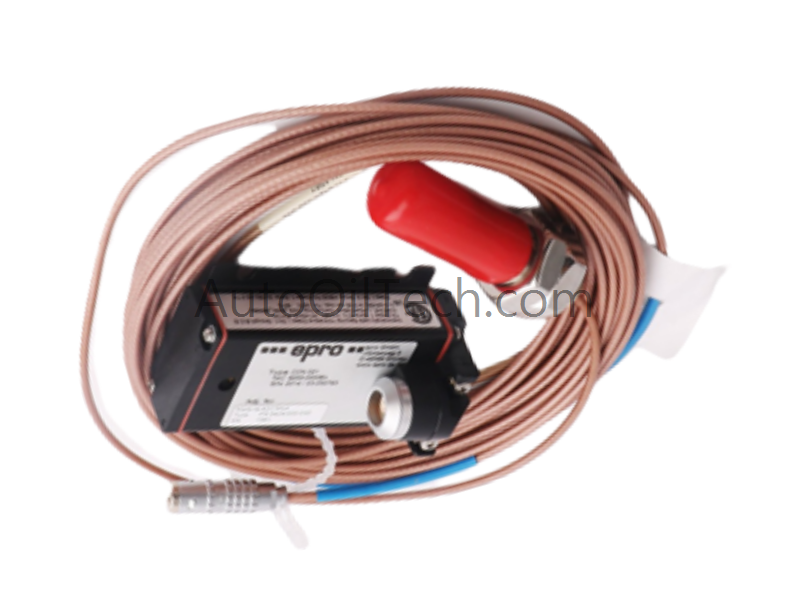

Sensor de corrientes de Foucault Emerson Epro CON021/916-120+PR6426/010-110

Descripción general del sistema

Esta cadena de medición específica combina la CON021 convertidor con el PR6426 sensor de serie. La PR6426 es una sonda de corrientes de Foucault especializada diseñada para Aplicaciones de alta temperatura y alta presión, como las que se encuentran en las profundidades de las turbinas de vapor o cerca de las cámaras de combustión de las turbinas de gas. Este conjunto está calibrado específicamente para una longitud total del sistema de 12 metros.

Componente 1: Convertidor de señal CON021/916-120

El CON021/916-120 ¿El controlador/transmisor está calibrado para un recorrido de cable prolongado?

• Modelo: CON021/916-120
• Calibración del sistema: Exactamente 12,0 metros (Total de cable de sonda + cable de extensión).
• Función: Oscilador/Demodulador que genera el campo electromagnético para la punta de la sonda.

• Rango de salida: Voltaje analógico estandarizado (normalmente 0 a -20 VCC ).
• Alojamiento: Aluminio compacto y blindado para montaje en carril DIN.

Componente 2: Sensor de desplazamiento PR6426/010-110

El PR6426 es la variante "Heavy Duty" de los sensores de desplazamiento Epro, que a menudo presentan un sellado mejorado y resistencia a la temperatura.

• Modelo: PR6426/010-110
• Diámetro de la punta: Típicamente 8 milímetros.
• Rango de medición: Aproximadamente 2,0 mm (Nominal).
• Cable integral (010): Longitud de cable integral de 1,0 metros.
• Protección (110): El sufijo "110" generalmente indica un conducto blindado flexible de acero inoxidable con aislamiento de cable FEP o PFA específico para alta temperatura.
• Temperatura de funcionamiento: Diseñado para soportar temperaturas significativamente más altas (hasta 180°C o más en la punta) en comparación con el estándar PR6423.

Características clave de rendimiento

• Ventana lineal extendida: Proporciona una medición de alta resolución incluso en presencia de una expansión térmica extrema del eje de la máquina.
• Integridad del sistema: La calibración de 12 metros (916-120) permite ubicar el convertidor en una caja de conexiones remota, protegiendo la electrónica del alto calor de la cubierta de la turbina.
• Sensibilidad: Típicamente 8 V/mm (200 mV/mil) cuando se combina con el controlador de 12 m.
• Resistencia a la presión: La punta PR6426 a menudo está clasificada para entornos de alta presión (hasta 50 bar o más), lo que la hace adecuada para montaje sumergido en películas de aceite presurizado.
