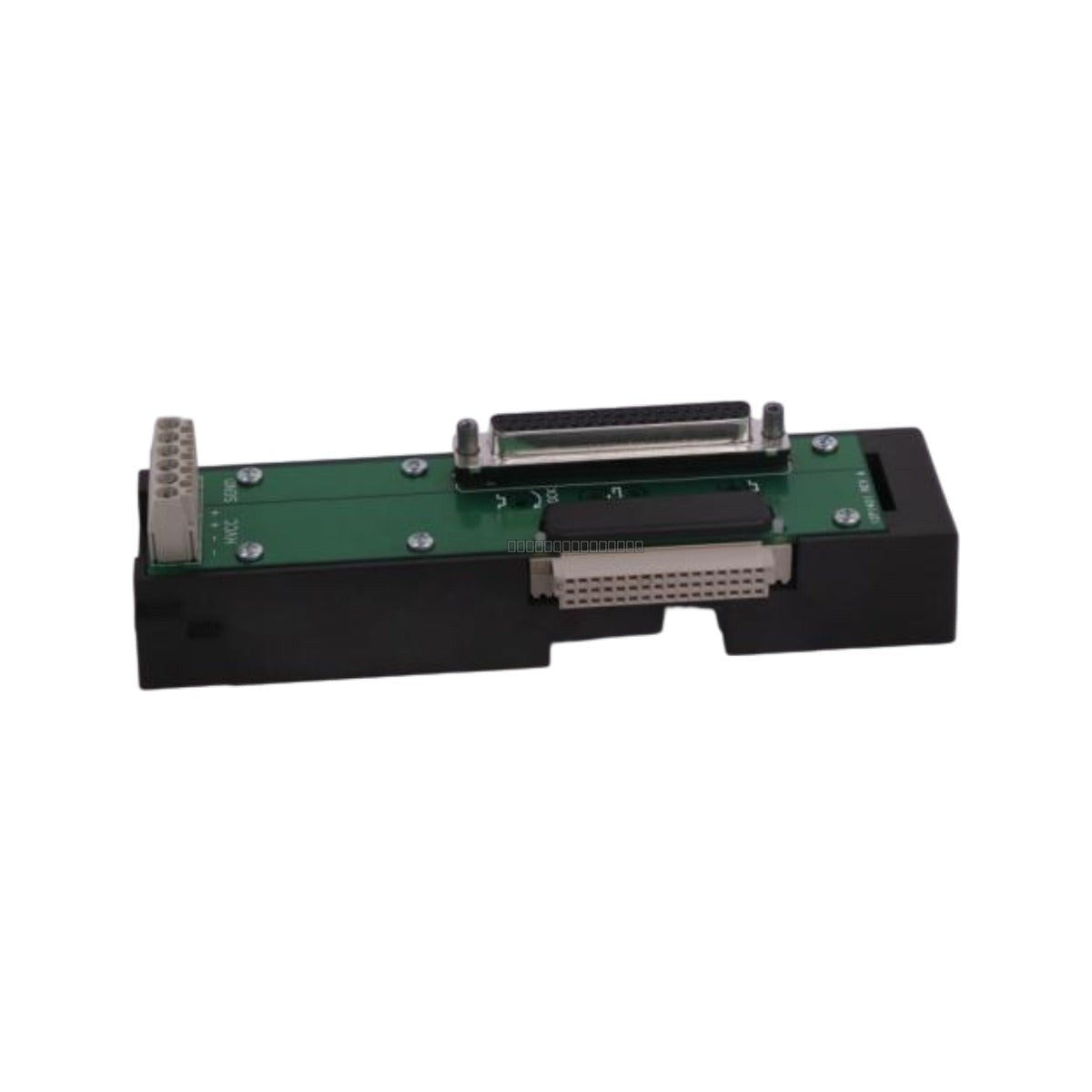

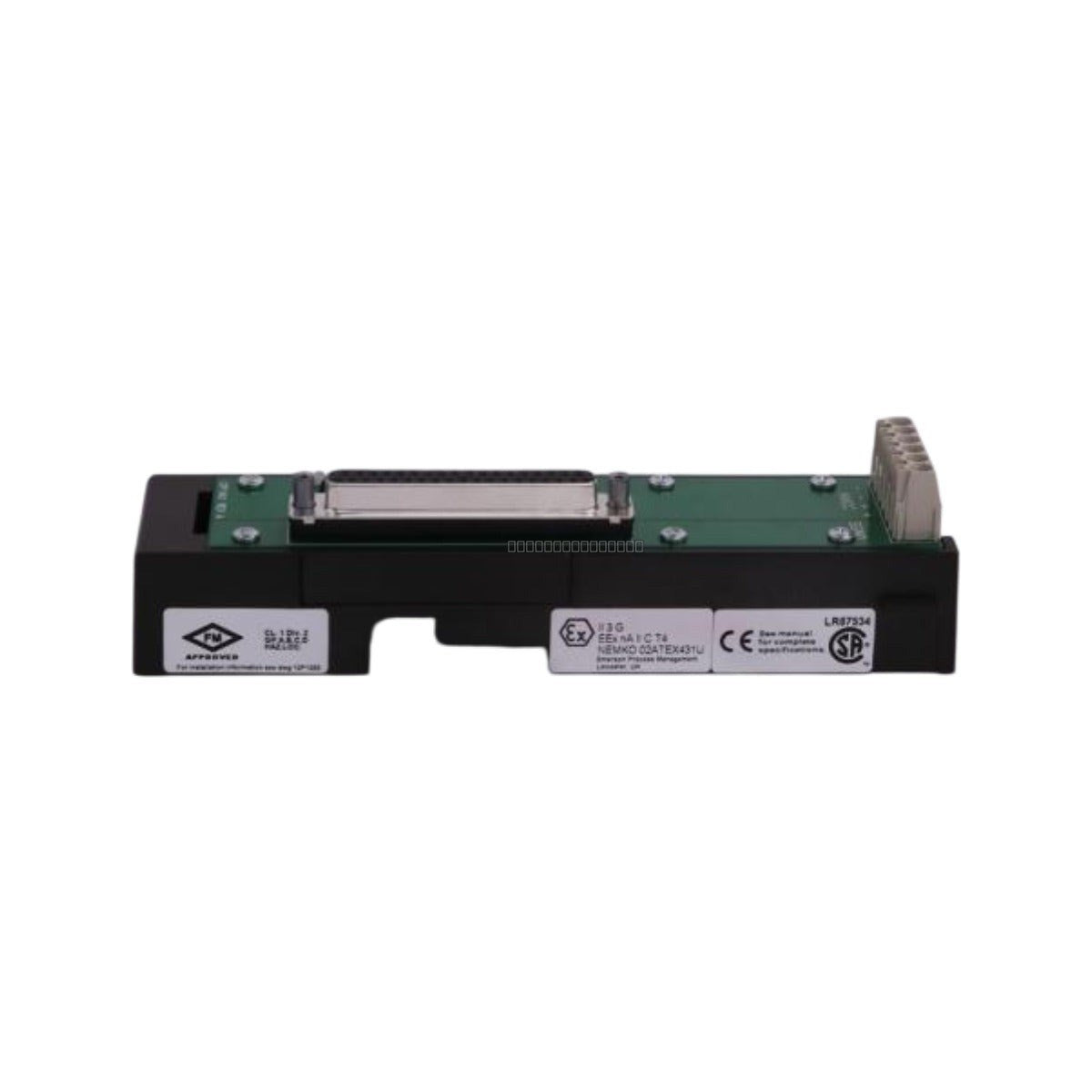

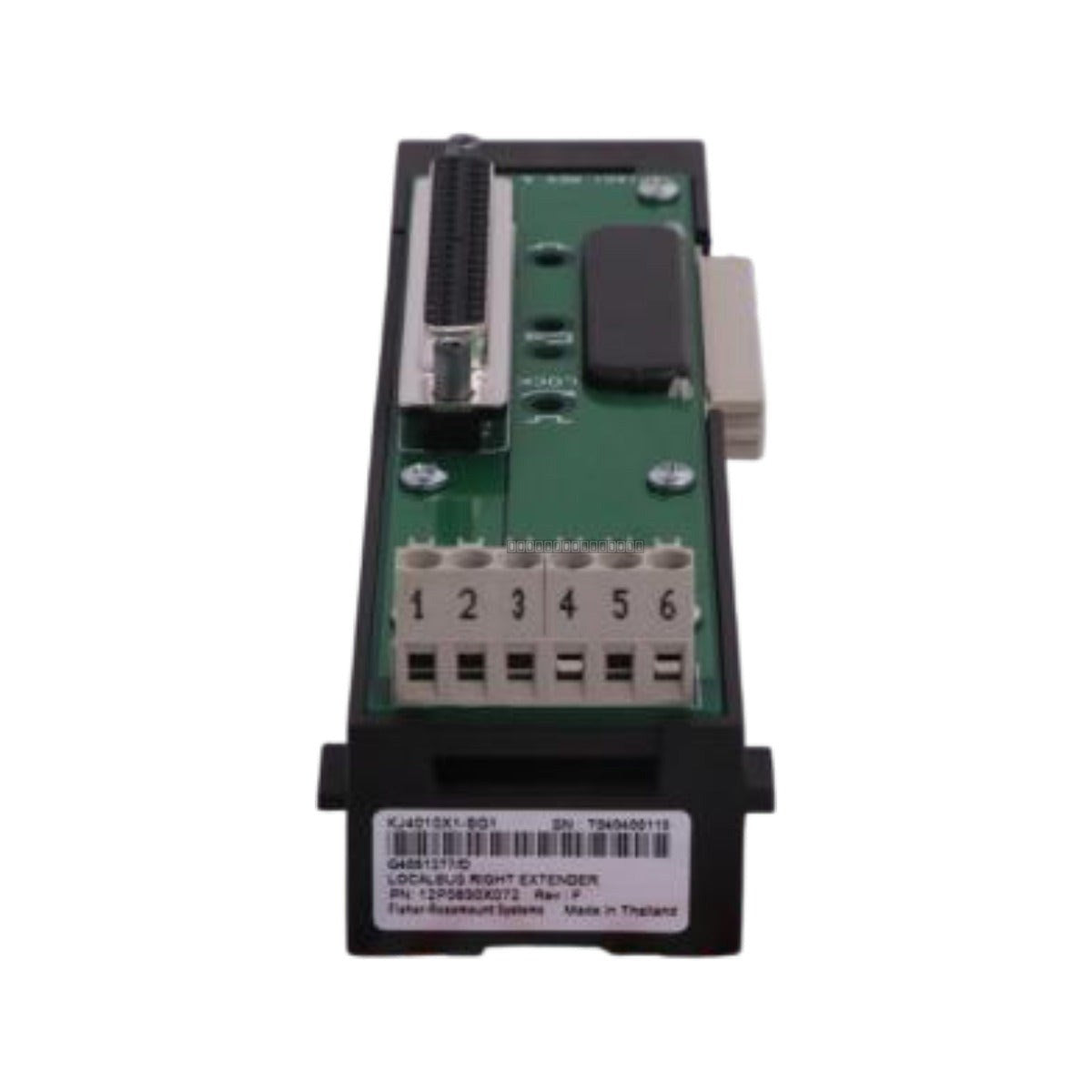

Emerson DeltaV KJ4010X1-BG1 12P0830X072 Extensor de bus local derecho

Descripción

El Emerson DeltaV KJ4010X1-BG1 (12P0830X072) es un extensor LocalBus derecho diseñado para el sistema de control de procesos escalable DeltaV. Este módulo es esencial para ampliar el plano posterior de LocalBus, permitiendo la interconexión de múltiples portadores de E/S en diferentes filas o gabinetes dentro de un armario de control. Garantiza la sincronización de datos de alta velocidad y mantiene la integridad de la distribución de energía en el bus extendido, proporcionando la flexibilidad necesaria para implementaciones de sistemas de control distribuido (DCS) a gran escala.

Características

• Facilita la expansión física del plano posterior de DeltaV LocalBus.
• Permite la transición de señal entre filas de portadoras mediante conjuntos de cables dedicados.
• Diseñado para entornos industriales de alta disponibilidad, incluidos los de petróleo, gas y procesamiento químico.
• Clasificado para operar en ubicaciones peligrosas (Zona 2).
• Recubrimiento conforme a la norma ISA-S71.04-1985 Clase G3 para protección contra contaminantes corrosivos.

Aplicaciones

Este módulo se utiliza en entornos de automatización industrial donde el número de E/S requiere múltiples filas de portadoras. Se implementa comúnmente en refinerías de petróleo, plantas de procesamiento químico y operaciones mineras donde se requiere una comunicación robusta y confiable entre el controlador y la E/S remota.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que toda la energía esté desenergizada antes de conectar o desconectar los cables de LocalBus.
• El módulo debe instalarse como punto de terminación físico en el lado derecho de una fila de portadores.
• Verifique que la longitud total combinada de los portadores de E/S y los extensores de LocalBus no exceda los 6.5 metros para mantener la integridad de la temporización de la señal.
• Manipule con las precauciones ESD estándar para evitar daños en los circuitos internos.
• Asegúrese de que el entorno cumpla con los rangos de temperatura y humedad especificados para un rendimiento óptimo.

Cumplimiento y Certificaciones

El KJ4010X1-BG1 está certificado para su uso en atmósferas peligrosas, específicamente II 3 G, Nemko 02ATEX431U y EEx nA IIC T4, lo que lo hace adecuado para instalaciones de Zona 2.

Preguntas frecuentes

¿Cuál es la función principal del KJ4010X1-BG1?

Actúa como una interfaz del lado derecho para extender el LocalBus de DeltaV, lo que le permite conectar portadores de E/S en varias filas o gabinetes mientras mantiene la integridad de la señal y la energía.

¿Se puede utilizar este módulo en entornos corrosivos?

Sí, el módulo está diseñado para cumplir con los estándares ISA-S71.04-1985 Clase G3, lo que brinda resistencia a los contaminantes corrosivos en el aire.

¿Es seguro intercambiar este módulo en caliente?

No. Toda la energía debe desenergizarse antes de conectar o desconectar los cables de LocalBus para evitar daños eléctricos o interrupciones de la señal.
