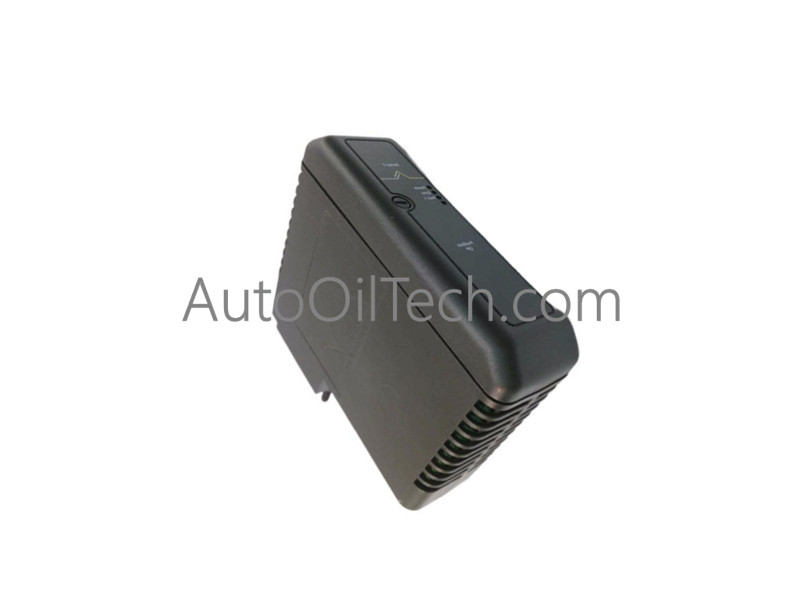

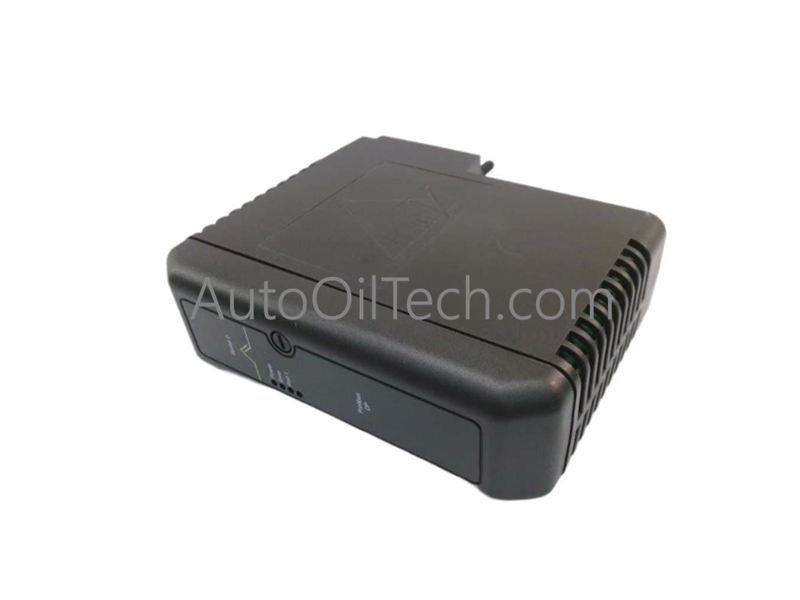

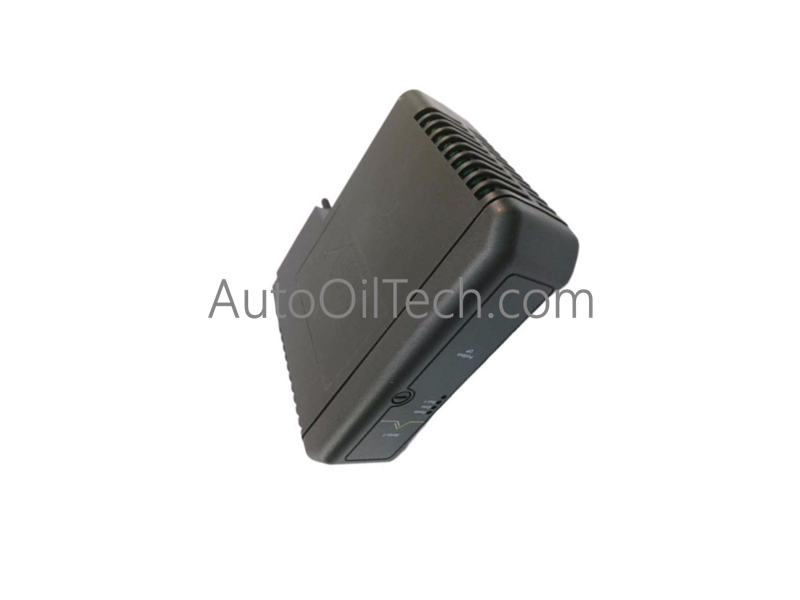

Tarjeta PROFIBUS DP Emerson DeltaV KJ3243X1-BA1

La Emerson DeltaV KJ3243X1-BA1 funciona como la tarjeta PROFIBUS DP primaria KJ3243X1BA1 utilizada para ejecutar la comunicación de red de bus de campo en las plataformas Emerson DeltaV.

Especificaciones del hardware

Conectividad FOUNDATION Fieldbus / Profibus PA y procesamiento de bus

• Ejecución de protocolo: Gestiona la comunicación cíclica maestro/esclavo determinista a través de redes de bus de campo PROFIBUS DP, vinculando la instrumentación de campo directamente al controlador del sistema DeltaV.
• Protección de aislamiento galvánico: Incorpora aislamiento galvánico de canal a sistema para aislar los transitorios de red RS-485 de bus de campo de alta velocidad de la lógica interna del plano posterior.
• Sincronización de bus local determinista: Opera con un consumo de energía de 600 mA a 12 VCC, procesando tramas de diagnóstico en tiempo real y mapeo de E/S cíclico a través de la arquitectura del portador de la Serie 2.

Preguntas frecuentes

P: ¿Qué fuente de alimentación suministra el módulo PROFIBUS DP KJ3243X1-BA1?

R: El módulo consume 600 mA a 12 VCC directamente del carril de alimentación del bus del plano posterior local de DeltaV.

P: ¿El KJ3243X1-BA1 admite la extracción e inserción con alimentación (RIUP)?

R: Sí, la tarjeta admite el intercambio en caliente en un conjunto de portadora DeltaV alimentada sin interrumpir los bucles de comunicación en los módulos de E/S adyacentes.

P: ¿Cómo se maneja la terminación de red física en el troncal PROFIBUS DP?

R: La terminación de bus activa debe implementarse en ambos puntos finales físicos del segmento RS-485 utilizando conectores PROFIBUS DB9 estándar con resistencias de terminación integradas.

Pautas de instalación en campo

1. Instalación del módulo portador: Alinee los rieles del módulo con la ranura objetivo de la tarjeta portadora DeltaV y presione firmemente hasta que los clips de bloqueo mecánicos encajen en su posición.
2. Protocolos de puesta a tierra de blindaje: Conecte el blindaje del cable PROFIBUS DP directamente a la barra de puesta a tierra del blindaje del portador para asegurar una trayectoria de baja impedancia a la tierra del instrumento del gabinete.
3. Distancia de separación de cables: Dirija los cables de bus de campo RS-485 en canales de cableado de bajo voltaje dedicados, separados de los cables de alimentación de motor de CA para evitar interferencias electromagnéticas.
4. Fijación de terminales y conectores: Apriete los tornillos del conector de interfaz PROFIBUS DB9 con la mano para mantener un contacto fiable y la continuidad del blindaje bajo vibración industrial.
