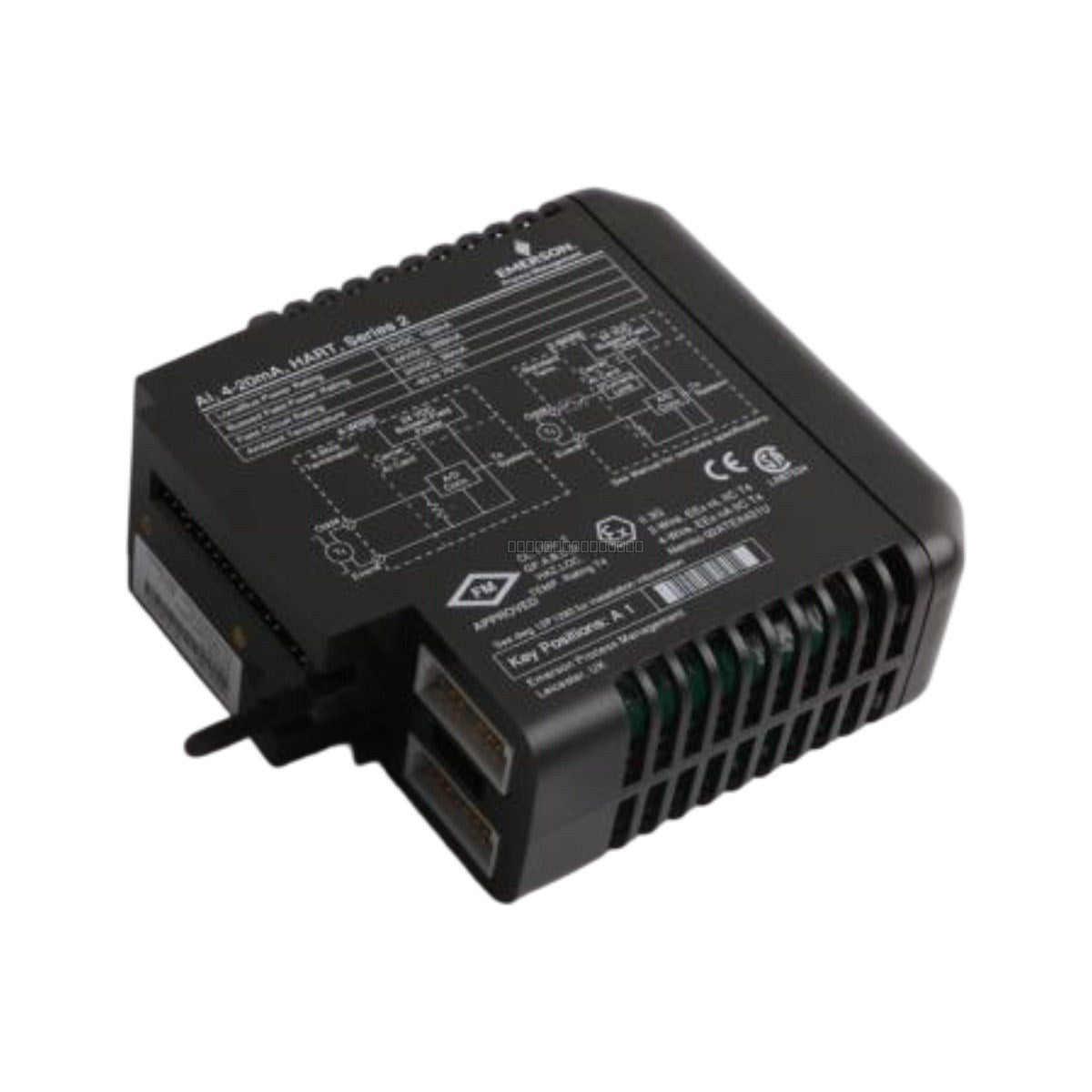

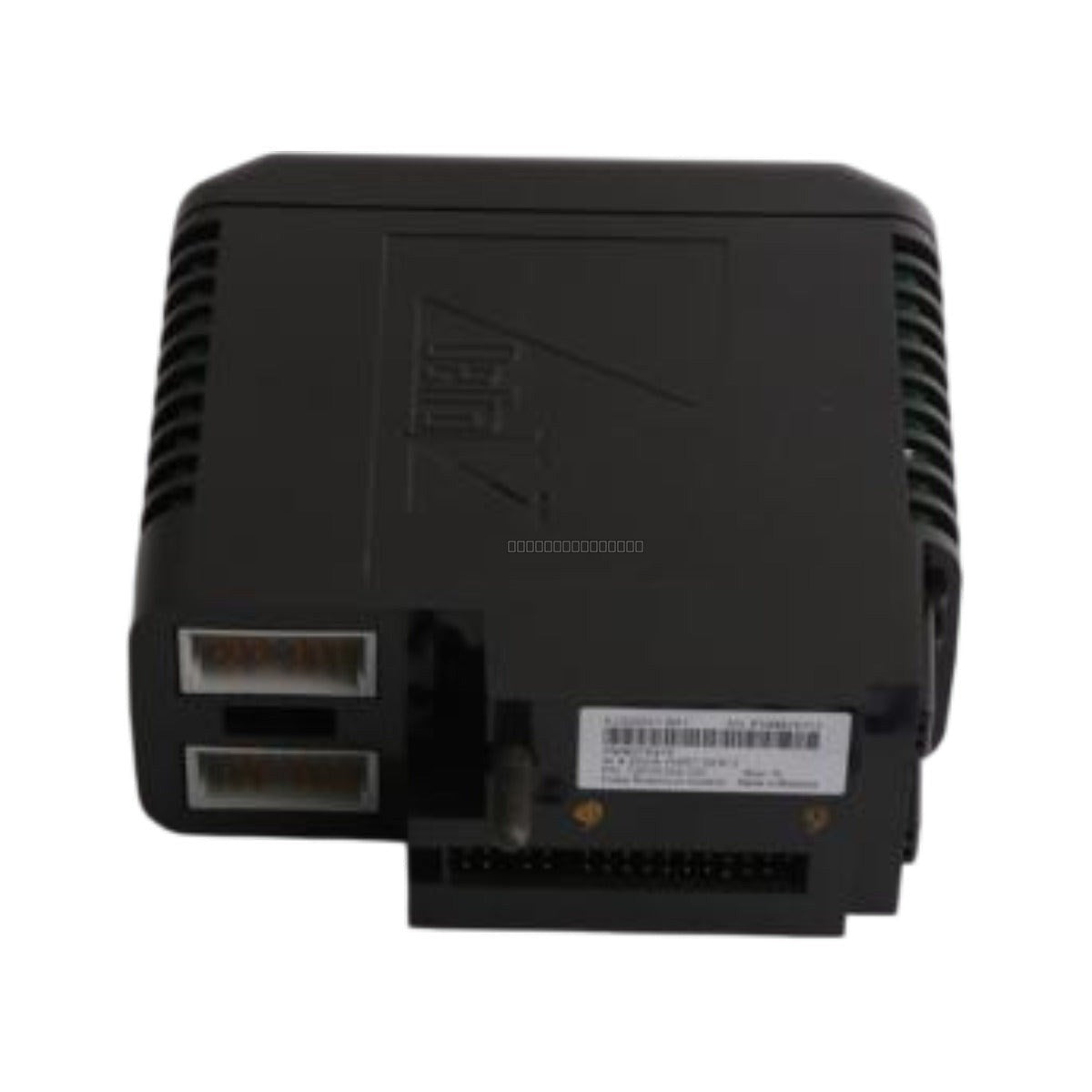

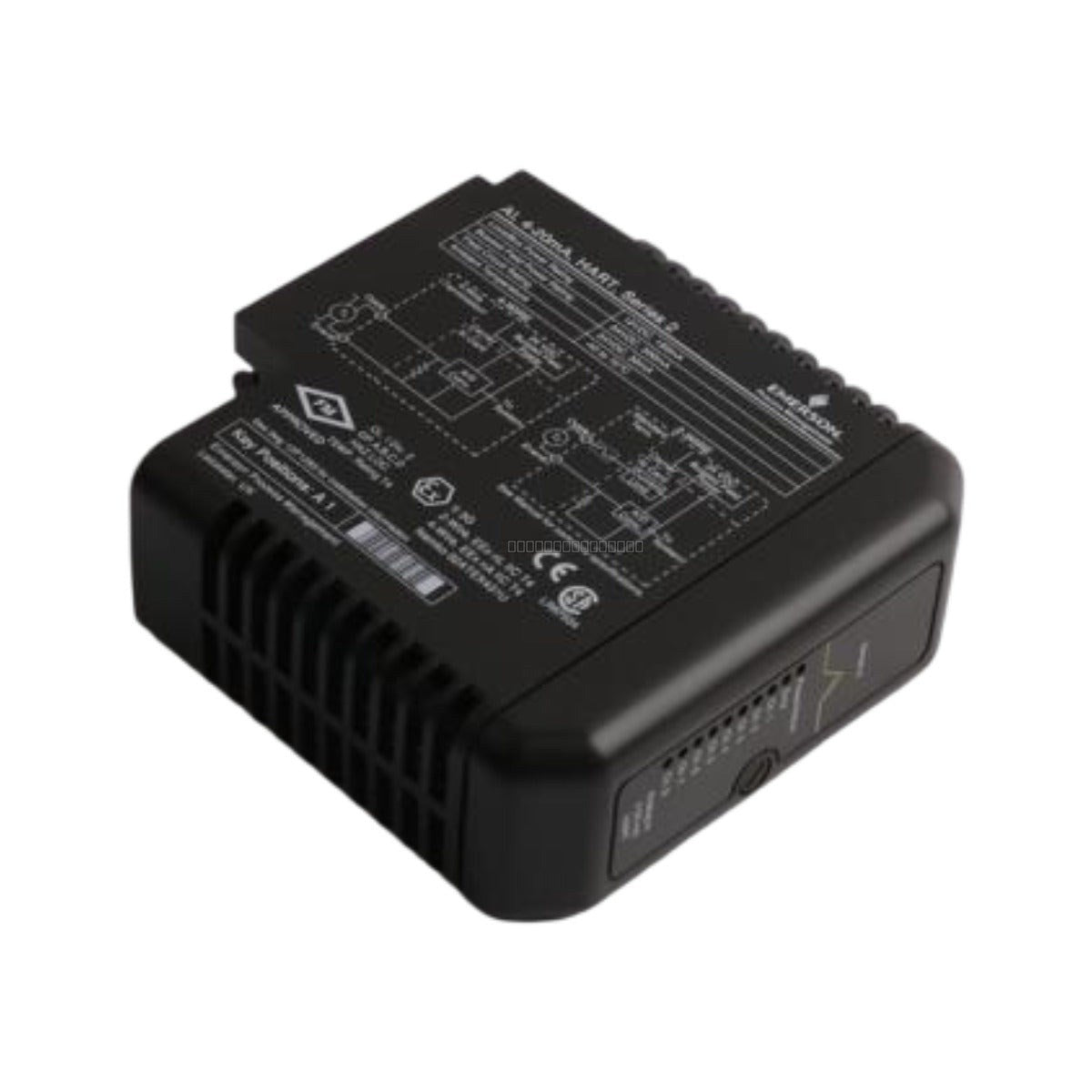

Módulo de entrada analógica de 8 canales Emerson DeltaV KJ3222X1-BA1 (VE4003S2B3)

Descripción

El Emerson DeltaV KJ3222X1-BA1 (también identificado como VE4003S2B3) es un módulo de entrada analógica de 8 canales de alto rendimiento diseñado para el sistema de control de procesos escalable DeltaV S-Series. Este módulo proporciona adquisición de datos de alta precisión para señales de 4-20 mA e incluye comunicación digital HART integrada, lo que permite diagnósticos avanzados y configuración remota de instrumentos directamente desde la sala de control. Está diseñado para una fiabilidad de misión crítica en entornos industriales exigentes, incluidos el petróleo y el gas, el procesamiento químico y la generación de energía.

Características

• Entrada analógica de 8 canales con soporte de comunicación HART.
• Diseñado para el subsistema de E/S DeltaV S-Series.
• Diagnósticos integrados para una mejor monitorización del estado del lazo.
• Sistema de codificación rotatoria para una alineación mecánica segura con los bloques de terminales.
• Admite tanto alimentación de bus local como alimentación de campo por bus.
• Certificado para uso en entornos peligrosos de Zona 2.

Aplicaciones

Este módulo se implementa típicamente en sistemas de automatización de procesos que requieren procesamiento de señales analógicas de alta densidad. Es adecuado para monitorear instrumentos de campo como transmisores de presión, flujo, nivel y temperatura en refinerías, plantas petroquímicas e instalaciones de servicios públicos donde se requiere la gestión de dispositivos habilitados para HART.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo del portador.
• Verifique que la posición de la llave giratoria (A1) coincida con el bloque de terminales correspondiente para evitar desajustes de hardware.
• El módulo es una unidad calibrada de fábrica no reparable; no intente abrir la carcasa.
• Asegúrese de que todo el cableado de los nodos de energía limitada se evalúe para la seguridad del lazo y la integridad de la señal.
• Mantenga prácticas adecuadas de conexión a tierra y blindaje para minimizar la EMI en entornos industriales de alto ruido.
• Asegure una ventilación adecuada en el gabinete para mantener las temperaturas de funcionamiento dentro del rango especificado de -40 a +70 °C.

Cumplimiento y certificaciones

Este módulo cumple con los requisitos de áreas peligrosas, incluidos FM13ATEX0034U e IECEx FMG 13.0015U. Los métodos de protección incluyen II 3 G Ex nA [ic] IIC Gc y II 3 G Ex nA [nL] IIC Gc.

Preguntas frecuentes

¿Es compatible este módulo con sistemas DeltaV más antiguos?
Este es un módulo S-Series (Serie 2). Verifique su portador existente y la revisión del sistema para asegurar la compatibilidad con el hardware S-Series.

¿Este módulo es compatible con HART?
Sí, el KJ3222X1-BA1 es compatible con la comunicación digital HART en los 8 canales, lo que permite la configuración y el diagnóstico de los instrumentos.

¿Puedo reparar este módulo si falla?
No, esta es una unidad calibrada de fábrica no reparable. Cualquier intento de abrir el módulo anulará su certificación e integridad.
