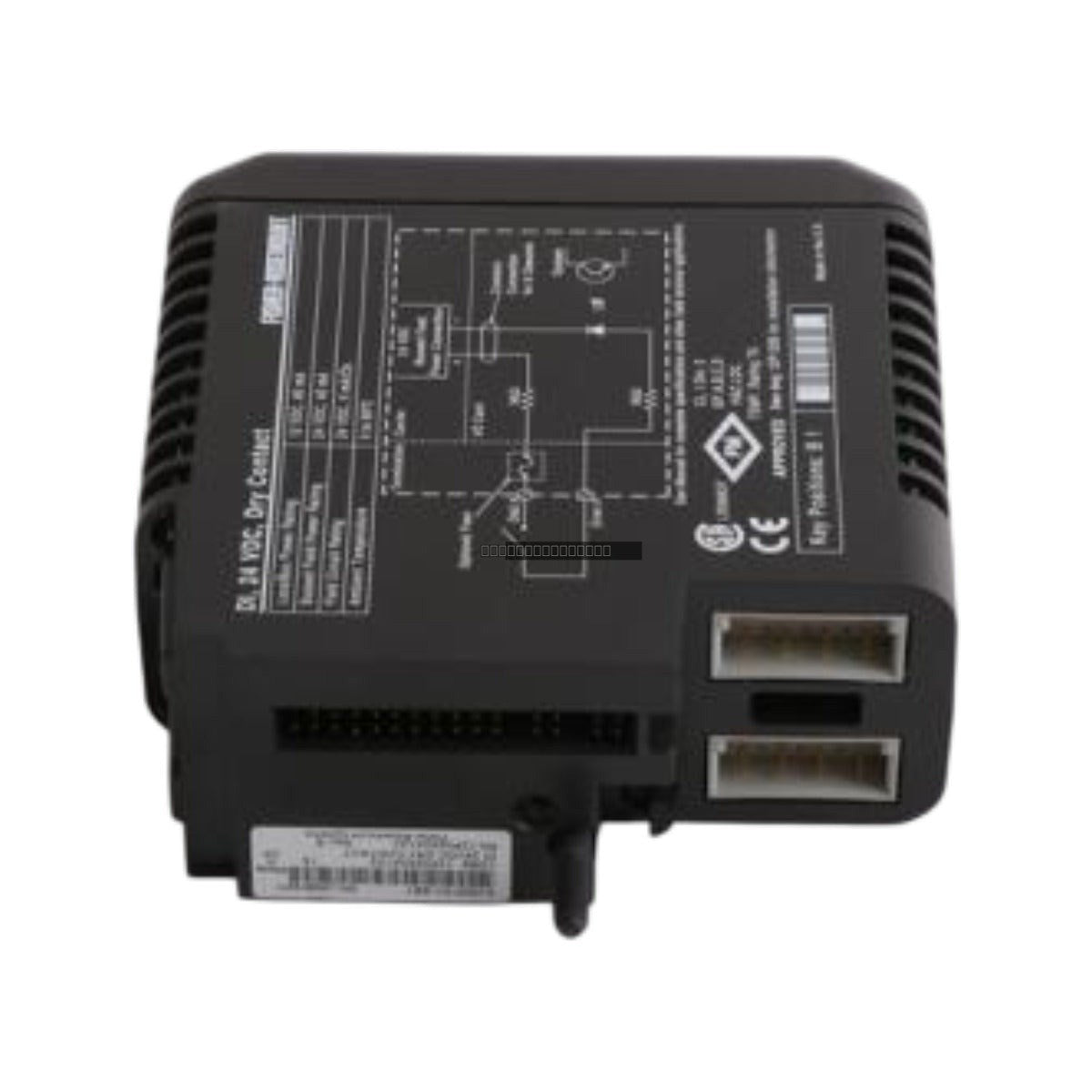

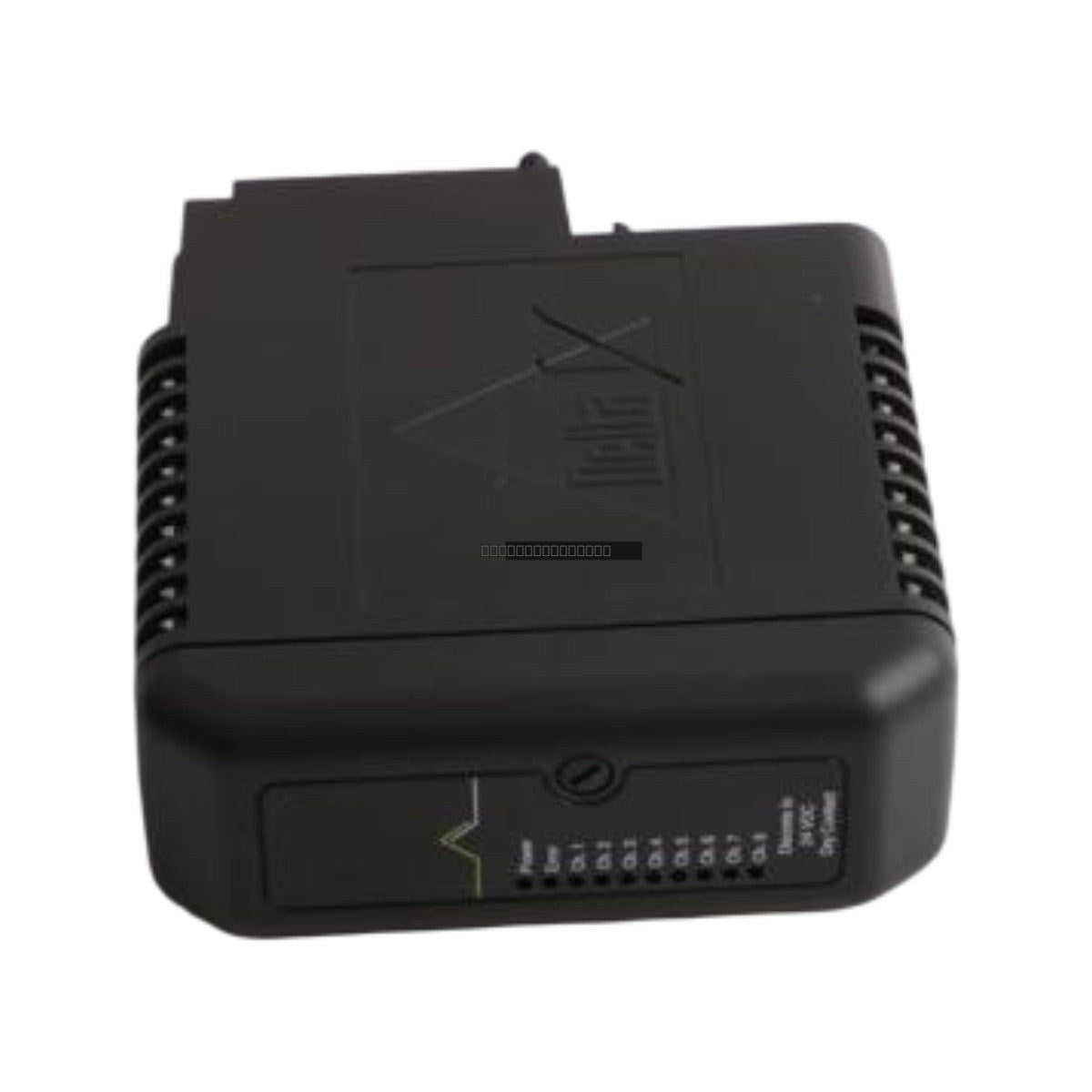

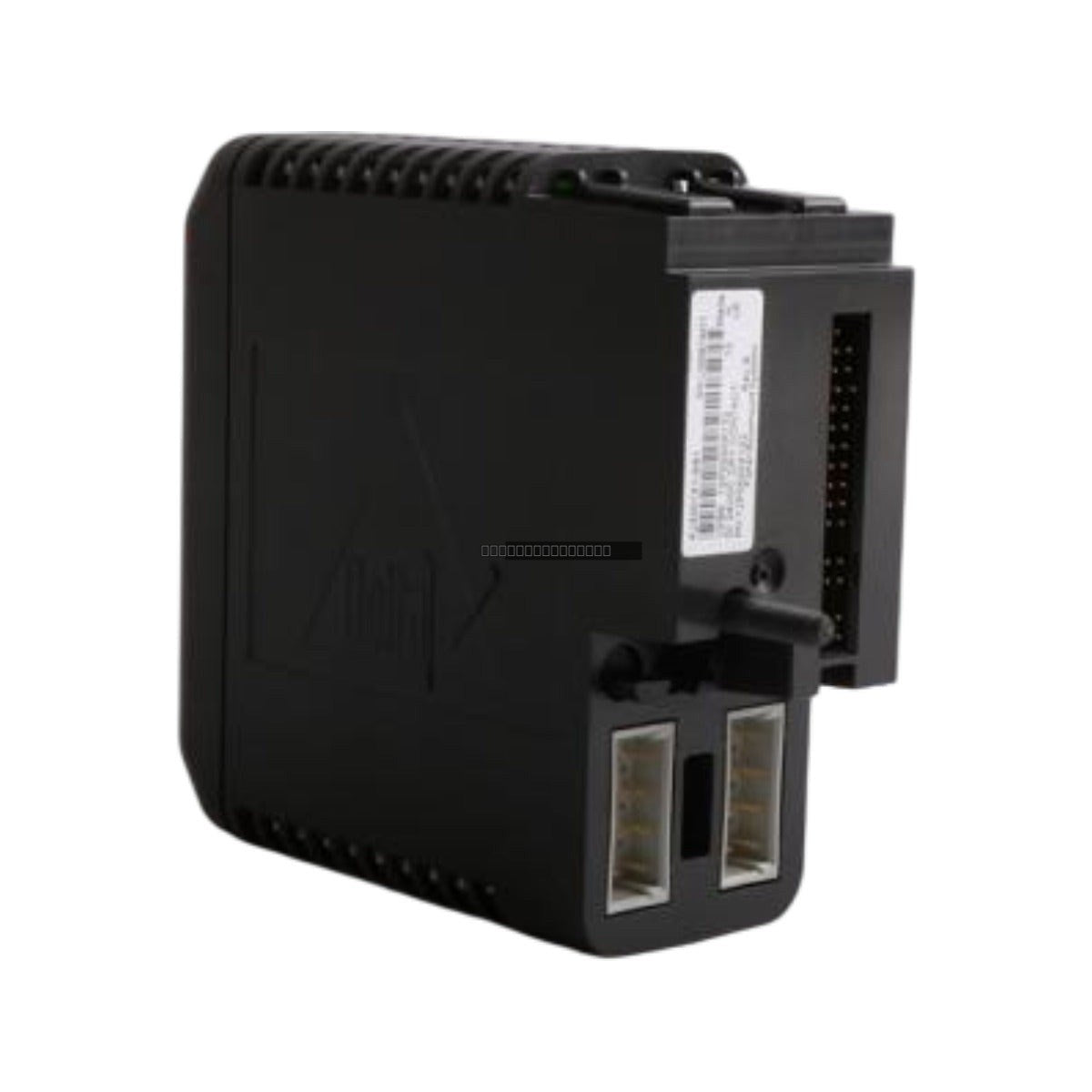

Módulo de entrada discreta de 8 canales Emerson DeltaV KJ3001X1-BC1

Descripción

El Emerson DeltaV KJ3001X1-BC1 es un módulo de entrada discreta aislada de 8 canales diseñado para el Sistema de Proceso Escalable DeltaV. Este módulo proporciona una detección fiable para señales de campo de 24 VCC en entornos industriales exigentes, incluyendo petróleo y gas, procesamiento químico y generación de energía. Su arquitectura aislada está diseñada para proporcionar una inmunidad superior al ruido y una integridad de la señal, protegiendo la lógica de control sensible de las perturbaciones eléctricas del lado del campo.

Características

• 8 canales de entrada discreta aislados para monitoreo de señales de alta densidad.
• Diseñado para interfaz directa con dispositivos de campo de 24 VCC.
• Codificación de hardware integrada (posición B2) para evitar la inserción incorrecta del módulo en el bloque de terminales.
• Soporta intercambio en caliente en ubicaciones no peligrosas o bajo condiciones específicas en áreas peligrosas.
• Diseño robusto conforme a ISA-S71.04-1985 Clase G3 para protección contra contaminantes en el aire.

Aplicaciones

Este módulo se implementa típicamente en subsistemas de E/S DeltaV para monitorear señales de estado de dispositivos de campo como interruptores de límite, sensores de proximidad y contactos auxiliares. Es adecuado para su uso tanto en entornos industriales estándar como en aplicaciones de áreas peligrosas donde se requiere el cumplimiento de la Zona 2.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la alimentación del sistema esté desenergizada antes de la instalación o remoción, a menos que esté específicamente autorizado para el intercambio en caliente en la configuración de su sistema.
• Verifique que la codificación del bloque de terminales (B2) coincida con el módulo antes de intentar insertar la tarjeta.
• Mantenga prácticas de puesta a tierra adecuadas para garantizar la eficacia del circuito de entrada aislado.
• Asegure una ventilación adecuada en el gabinete para mantener las temperaturas de operación entre 0 y 60 grados C.
• Para instalaciones en áreas peligrosas, asegúrese de que todo el cableado de campo cumpla con los códigos eléctricos locales y los requisitos de certificación específicos (por ejemplo, ATEX).

Preguntas Frecuentes

¿Este módulo es intercambiable en caliente?

Sí, el módulo admite el intercambio en caliente cuando se utiliza con una fuente de alimentación del sistema compatible y siempre que se mantengan los límites de inductancia. Sin embargo, siempre asegúrese de que la alimentación de campo esté desenergizada antes del mantenimiento en atmósferas peligrosas para evitar riesgos de ignición.

¿Este módulo requiere calibración en campo?

No, el KJ3001X1-BC1 es un módulo de entrada digital de estado sólido y no requiere calibración periódica en campo. No hay piezas reparables por el usuario dentro de la unidad.
