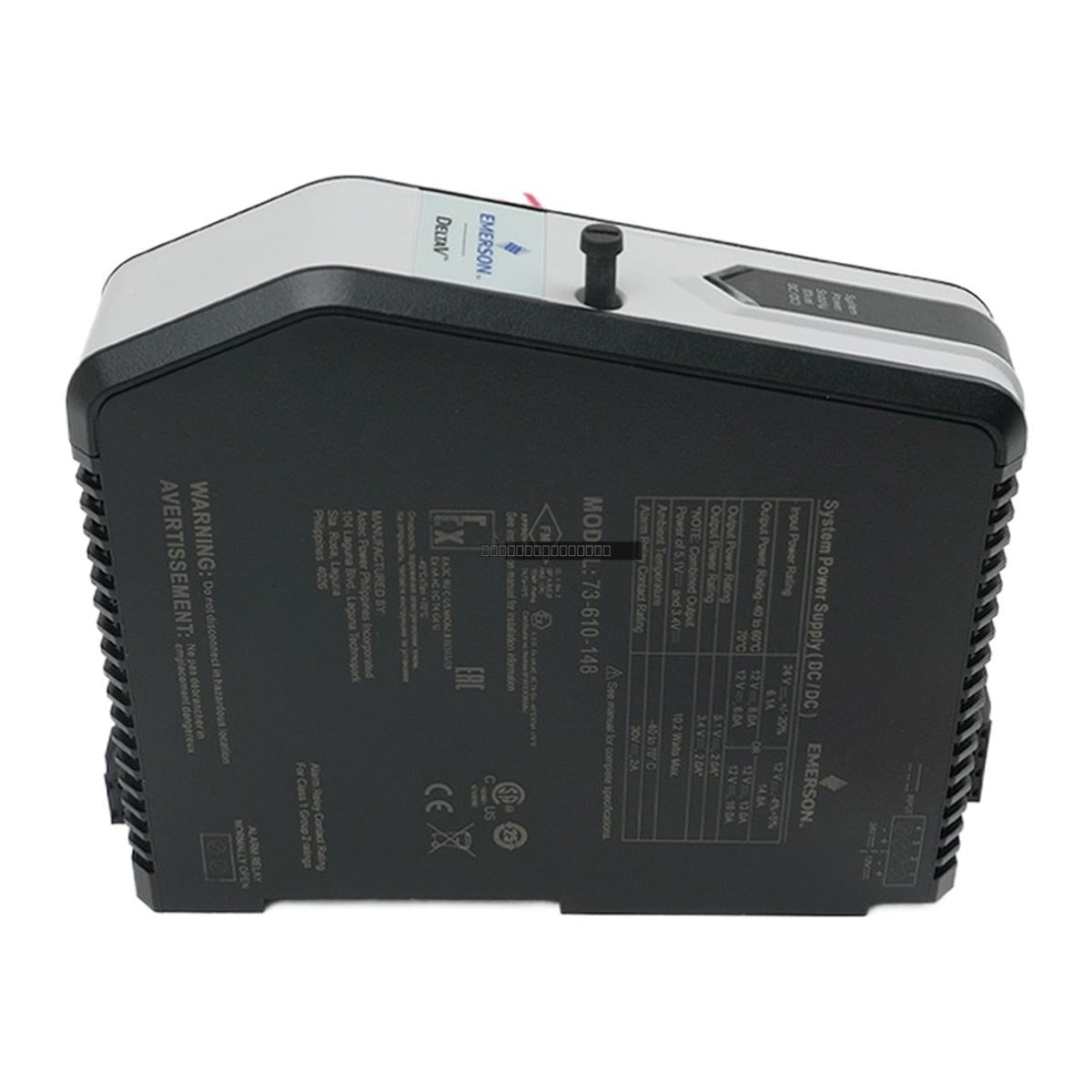

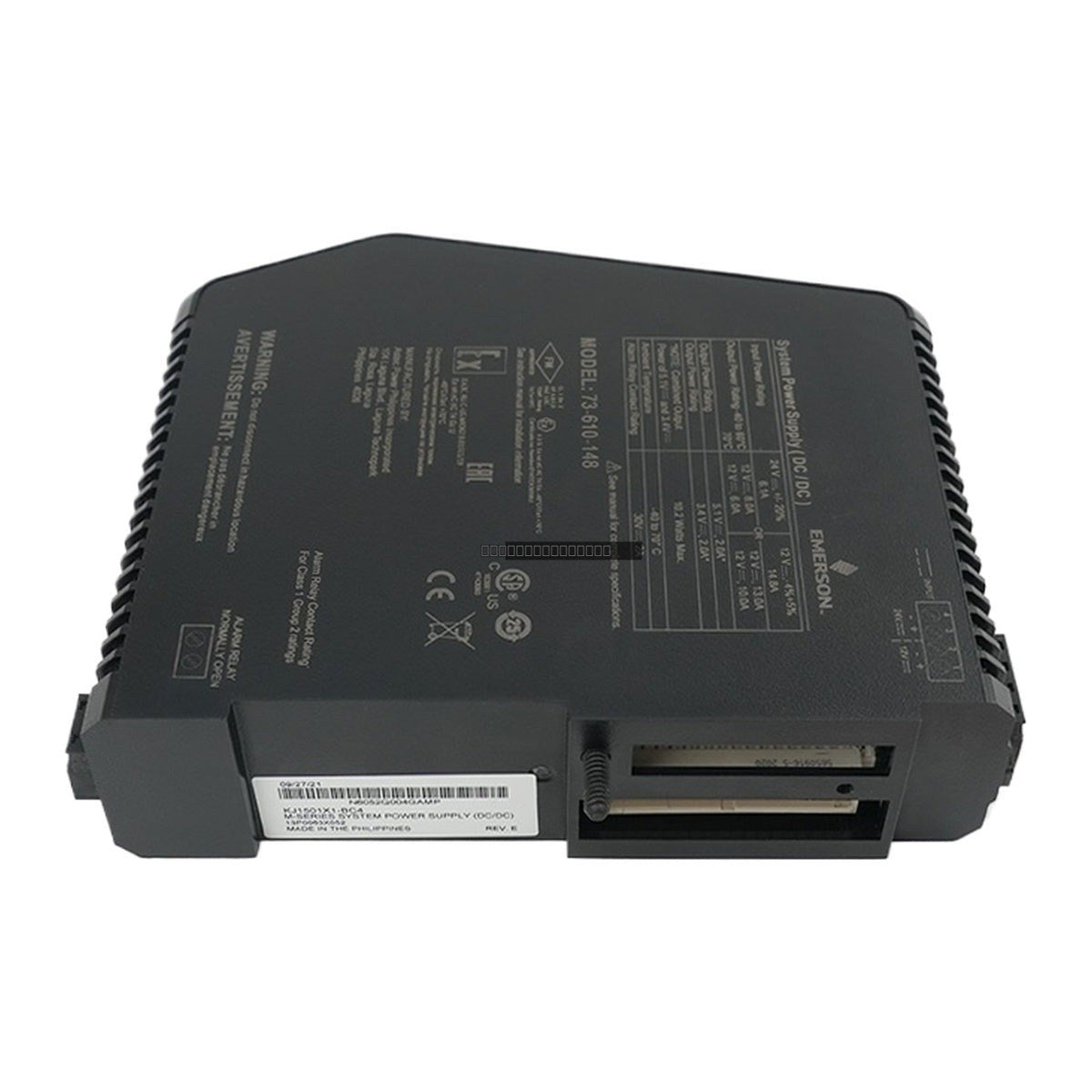

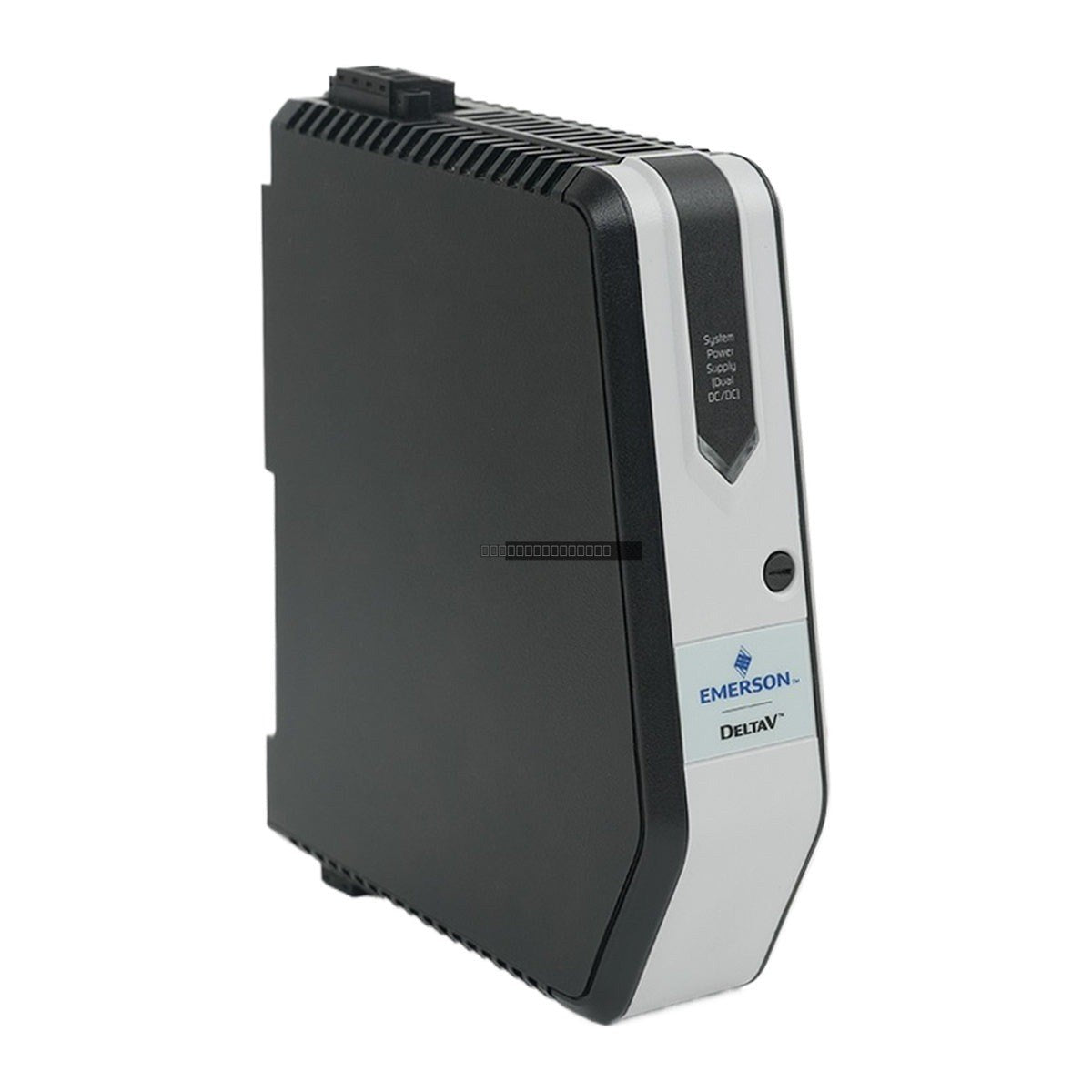

Fuente de alimentación del sistema Emerson DeltaV KJ1501X1-BC4 13P0063X052

El Emerson KJ1501X1-BC4 (13P0063X052) es un módulo de fuente de alimentación de sistema dual DC/DC diseñado para el sistema de control distribuido DeltaV M-Series. Este módulo proporciona energía estable y regulada a los controladores y tarjetas de E/S montados dentro de un conjunto de soporte horizontal. Está diseñado para integrarse en un soporte de alimentación/controlador de 2 unidades de ancho, lo que permite configuraciones para operación con una sola fuente de alimentación o configuraciones de alimentación redundantes.

Características

• Conversión de energía DC/DC dual para la arquitectura M-Series.
• Proporciona una potencia de salida combinada de 10.2 W desde rieles de +5.1 VDC y +3.4 VDC.
• Diseñado para una operación de alta fiabilidad en entornos de control industrial.
• Contacto de alarma integrado para monitoreo del sistema.
• Admite la operación en ubicaciones peligrosas (Clase I, División 2).

Aplicaciones

• Sistemas de control distribuido (DCS) para automatización de procesos.
• Alimentación de controladores para diagnóstico de vibraciones y velocidad en maquinaria rotatoria.
• Soporte de solucionadores lógicos de sistemas instrumentados de seguridad (SIS).
• Skids de proceso modulares para tratamiento de agua y procesamiento químico.
• Sistemas industriales de HVAC y control climático.

Especificaciones técnicas

Directrices de instalación

• Requisito de apagado: Este módulo no debe insertarse ni retirarse mientras el sistema está energizado. Asegúrese de que el soporte esté desenergizado antes de la instalación.
• Seguridad en áreas peligrosas: Verifique que el entorno esté clasificado como seguro antes de manipular el módulo.
• Límites de voltaje: En el modo de paso de 12 VDC, la fuente no debe exceder los 12.6 VDC y no debe exceder un máximo de 16 A.
• Mantenimiento: Esta unidad no contiene piezas que el usuario pueda reparar. No intente desarmar ni reparar.
• Calibración: El módulo viene calibrado de fábrica y no requiere ajustes en campo durante su vida útil.

Preguntas frecuentes

¿Cuál es la función principal del KJ1501X1-BC4?

El KJ1501X1-BC4 es un módulo de fuente de alimentación de sistema dual DC/DC diseñado específicamente para proporcionar voltaje regulado a los controladores y tarjetas de E/S de la serie M de DeltaV.

¿Se puede intercambiar en caliente este módulo?

No. A diferencia de otros componentes de DeltaV, este módulo de fuente de alimentación específico no debe insertarse ni retirarse mientras el sistema está encendido.

¿Cuáles son los requisitos de alimentación de entrada para esta unidad?

Cuando funciona en modo de paso de 12 VDC, la fuente de entrada no debe exceder los 12.6 VDC y debe estar limitada a un máximo de 16 A.
