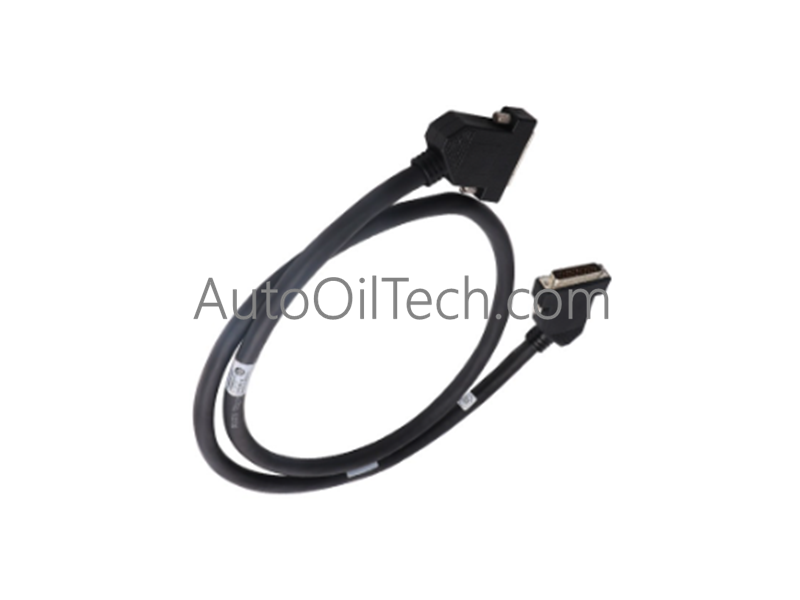

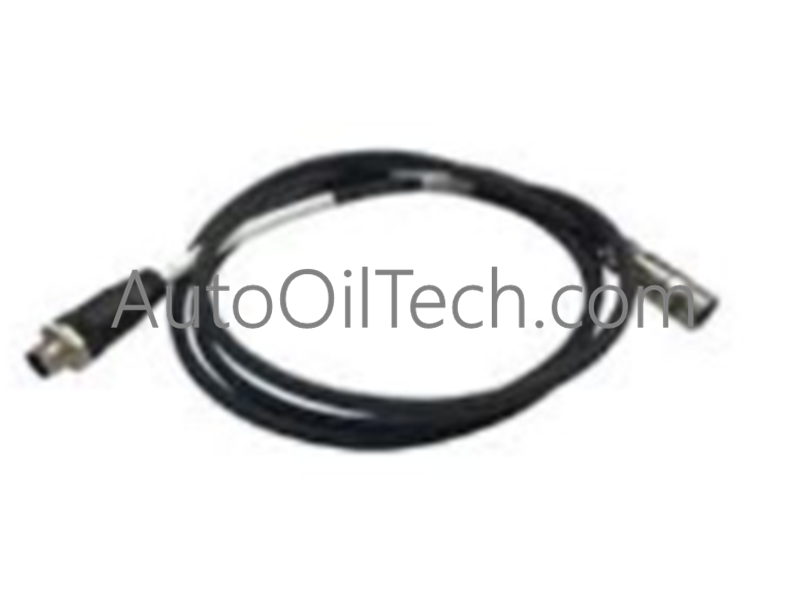

Cable del acelerómetro Emerson D25777

El Emerson D25777, también catalogado como el cable para acelerómetro D25777, funciona como un componente de hardware dedicado para la transmisión de señales de sensores de vibración triaxiales dentro de las plataformas de analizadores de estado de maquinaria CSI 2130. El conjunto establece una interconexión eléctrica directa entre los acelerómetros triaxiales y los instrumentos de diagnóstico portátiles. Conduce señales de voltaje analógicas multieje sin introducir desajuste de impedancia o degradación de la señal a través de la ruta de señal principal.

Especificaciones de hardware

Aislamiento de canales e integridad de la señal dinámica

La interfaz de señal dinámica Emerson D25777 utiliza blindaje coaxial individual por eje dentro de la cubierta del cable triaxial para lograr el aislamiento de canal a canal. Esta disposición interna evita la interferencia de diafonía entre los canales de vibración X, Y y Z durante el muestreo espectral de alta frecuencia. La lámina exterior integrada y el blindaje trenzado atenúan la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI) en entornos industriales. Al mantener una capacitancia precisa por pie a lo largo de los 6 pies de longitud, el cable conserva la alineación de fase y la linealidad de amplitud requeridas para un diagnóstico preciso de la maquinaria automatizada y la captura de la señal máxima.

Preguntas frecuentes

P: ¿Cuáles son las terminaciones de los conectores físicos del cable Emerson D25777?

R: El conjunto incorpora un conector macho M12 de 5 pines en el extremo de la interfaz del instrumento y un conector roscado 20 UNF en el extremo de la interfaz del transductor.

P: ¿Se puede conectar o desconectar el cable Emerson D25777 mientras el analizador CSI 2130 está encendido?

R: Sí, se permite el intercambio en caliente a nivel de señal en la interfaz del conector M12 sin causar daños eléctricos a los circuitos de acondicionamiento de entrada del sensor.

P: ¿Qué precauciones mecánicas se aplican al cable triaxial durante las mediciones de campo?

R: Mantenga un radio de curvatura mínimo de 2.0 pulgadas durante el enrutamiento para evitar la degradación del blindaje interno y la tensión del conductor de la señal coaxial.

Directrices de instalación en campo

1. Inspeccione la chaveta del conector macho M12 de 5 pines y las roscas 20 UNF en busca de residuos o deformación de los pines antes de la conexión.
2. Alinee la chaveta del conector M12 con el puerto de entrada del analizador CSI 2130 y apriete a mano la tuerca de retención moleteada hasta que esté asentada.
3. Enrosque el conector 20 UNF en la base del acelerómetro triaxial asegurando un acoplamiento mínimo de 5 vueltas completas de rosca para mantener la continuidad de la conexión a tierra.
4. Evite enrutar el cable en paralelo a líneas de alimentación de alto voltaje o cables de salida de variadores de frecuencia (VFD) para minimizar el acoplamiento de ruido capacitivo.
5. Asegure las secciones de cable sueltas durante la recopilación de datos portátil para eliminar los artefactos de voltaje triboeléctrico causados por el latigazo o el movimiento del cable.
