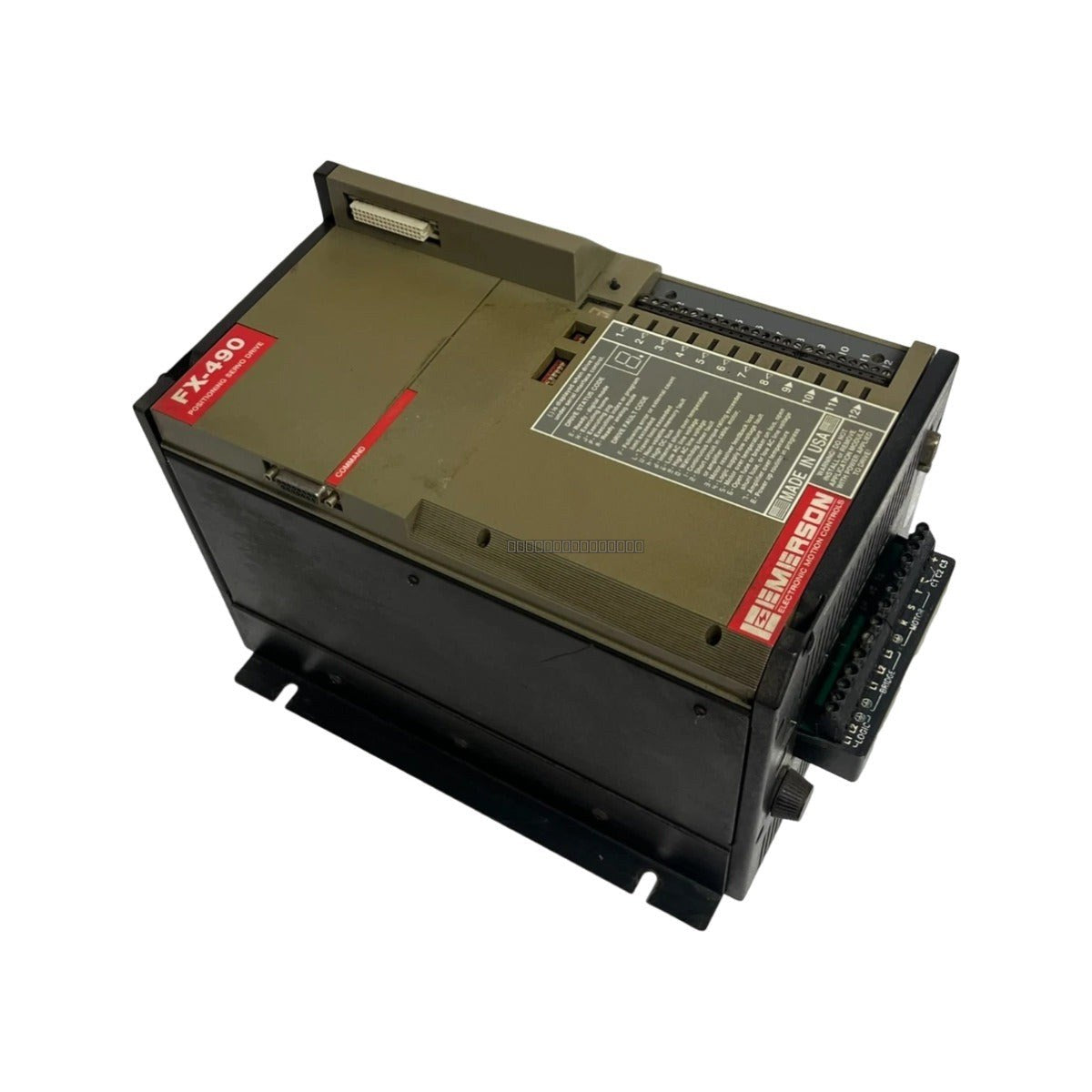

Servocontrolador Digital Emerson Control Techniques FX-490

Descripción

El Emerson Control Techniques FX-490 es un servodrive digital de alto rendimiento diseñado para aplicaciones de control de movimiento de precisión. Diseñado para la fiabilidad y la respuesta dinámica, este drive está optimizado para controlar motores síncronos de CA sin escobillas. Emplea algoritmos PWM sinusoidales avanzados para ofrecer un par suave y un control de velocidad preciso, lo que lo convierte en una opción estándar para tareas exigentes de automatización industrial, como el embalaje de alta velocidad, la maquinaria textil y la sincronización multieje.

Características

• Alta respuesta dinámica: El control PWM avanzado garantiza una aceleración rápida y un posicionamiento preciso.
• Retroalimentación integrada: Soporte nativo para entradas de resolver para una retroalimentación confiable de posición y velocidad en bucle cerrado.
• Gestión de energía: El circuito de regeneración incorporado gestiona la fuerza contraelectromotriz durante la desaceleración, protegiendo el bus de CC y mejorando la eficiencia energética.
• Protección del sistema: Incluye una monitorización térmica integral y diagnósticos de fallos internos para evitar daños en el sistema y minimizar el tiempo de inactividad.
• Integración flexible: Diseñado para una conectividad perfecta dentro de las arquitecturas de control basadas en PLC a través de E/S dedicadas y opciones de expansión.

Aplicaciones

El FX-490 se utiliza ampliamente en sectores industriales que requieren movimiento de alta velocidad y alta precisión, incluyendo:

• Líneas de fabricación y montaje automatizadas.
• Maquinaria textil que requiere sincronización a nivel de milisegundos.
• Equipos de embalaje y etiquetado de alta velocidad.
• Sistemas de manipulación de materiales y posicionamiento robótico.

Especificaciones Técnicas

Directrices de instalación

• Entorno: Asegúrese de que el variador esté instalado en una caja limpia, seca y bien ventilada para mantener las temperaturas de funcionamiento dentro del rango especificado de 0 a 50 °C.
• Conexión a tierra: Una conexión a tierra adecuada del chasis del variador y el blindaje del cable del motor es esencial para minimizar las EMI y garantizar la integridad de la señal.
• Cableado: Utilice cables blindados para la retroalimentación del resolver y las conexiones de alimentación del motor. Mantenga los cables de alimentación y de señal separados para evitar la diafonía.
• Seguridad: Desconecte siempre todas las fuentes de alimentación y espere a que se descarguen los condensadores del bus de CC antes de realizar cualquier mantenimiento, cableado o extracción de módulos.
• Manipulación: Esta unidad contiene componentes electrónicos sensibles. Utilice las precauciones ESD estándar durante la instalación y manipulación.

Preguntas frecuentes

¿Qué tipo de motor está diseñado para accionar el FX-490?

El FX-490 está diseñado específicamente para motores síncronos de CA sin escobillas, utilizando retroalimentación de resolver para el control de bucle cerrado.

¿El variador admite la regeneración?

Sí, la unidad cuenta con un circuito de regeneración incorporado para gestionar la fuerza contraelectromotriz generada durante la desaceleración del motor, lo que ayuda a proteger los componentes internos del bus de CC.

¿Se puede utilizar este variador en un entorno de producción 24/7?

Sí, el FX-490 está diseñado para un funcionamiento industrial continuo, con protección térmica integrada y rutinas de diagnóstico para garantizar el máximo tiempo de actividad.
