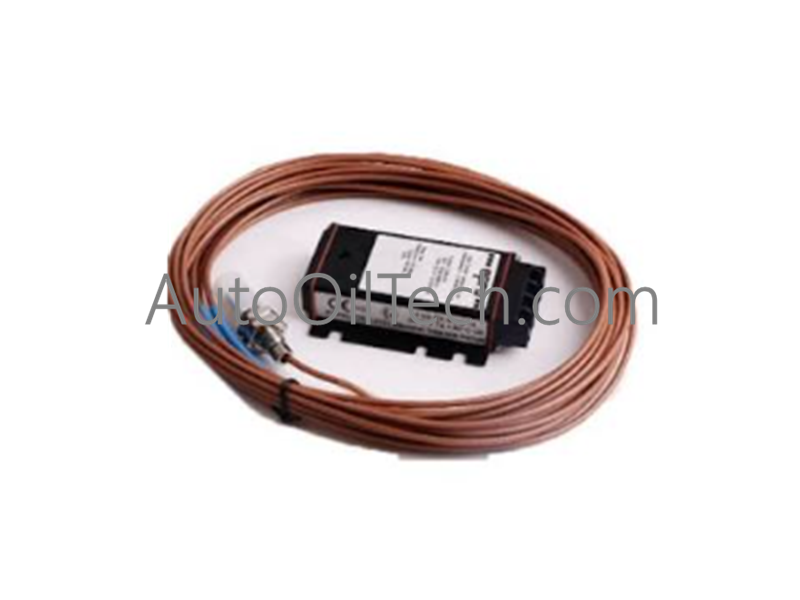

Módulo procesador PLC Emerson CON021+PR6423/01C-030

Configurado para la medición de vibraciones y la conversión de señales en redes de procesos industriales, el Emerson CON021+PR6423/01C-030 (Módulo de procesador PLC CON021+PR6423/01C-030) proporciona una ejecución física/eléctrica directa.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

La electrónica de acondicionamiento de señal dentro del módulo CON021 procesa entradas de oscilador de alta frecuencia de la sonda PR6423 para emitir señales de bucle de corriente estandarizadas de 4-20 mA compatibles con las plataformas de control Automate. El aislamiento de canal protege contra bucles de tierra y transitorios de modo común en los armarios de control industriales. Los circuitos de regulación internos estabilizan los voltajes de excitación negativos, preservando la linealidad de la señal y la precisión de la vibración dinámica en cables largos. La arquitectura modular garantiza una latencia de conversión de señal predecible y una robusta inmunidad al ruido en entornos de maquinaria pesada.

Preguntas frecuentes

P: ¿El módulo CON021 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: No. Se debe aislar la alimentación antes de insertar o extraer el cableado del módulo para evitar picos de tensión inductivos y daños a los componentes.

P: ¿Cuál es el voltaje de alimentación nominal requerido para el conjunto del procesador y el convertidor?

R: El sistema requiere un voltaje de alimentación de CC negativo regulado que oscile entre -23 VCC y -32 VCC.

P: ¿Se puede configurar la salida de señal para voltaje en lugar de bucle de corriente?

R: Sí. Dependiendo de los puentes de hardware internos o la configuración de software en la unidad CON021, las opciones de salida incluyen 0-10 V o +/-10 V junto con las salidas de corriente estándar.

Pautas de instalación en campo

1. Monte el convertidor CON021 de forma segura en un carril DIN conectado a tierra dentro de un armario de control industrial adecuado, asegurando un espacio adecuado para la disipación térmica.
2. Termine el cableado de señal utilizando cables de par trenzado blindados, asegurándose de que el blindaje esté conectado a tierra en un solo punto para minimizar la interferencia electromagnética.
3. Verifique que los espacios de la sonda del sensor estén ajustados mecánicamente para lograr la compensación de voltaje de CC inicial adecuada antes de la calibración del sistema.
4. Verifique todas las polaridades del voltaje de la fuente de alimentación y las resistencias del bucle de señal utilizando un multímetro digital antes de la energización final del sistema.
