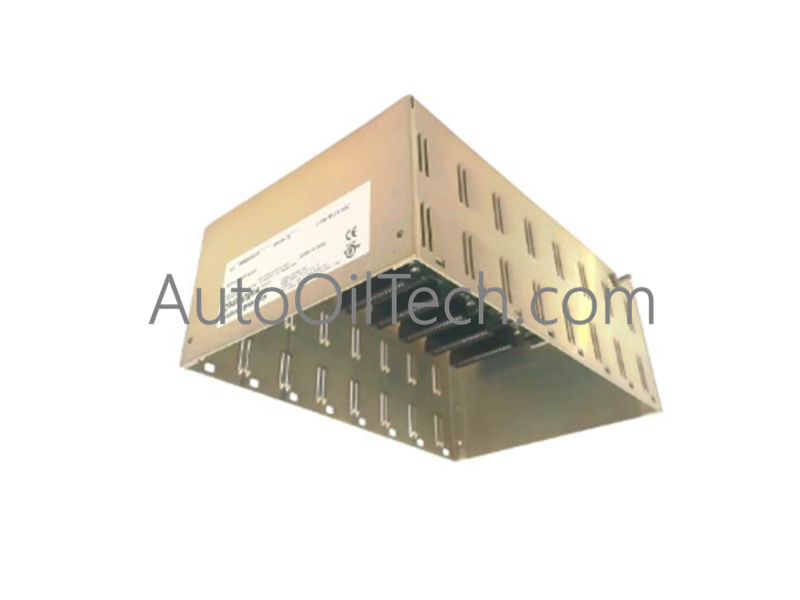

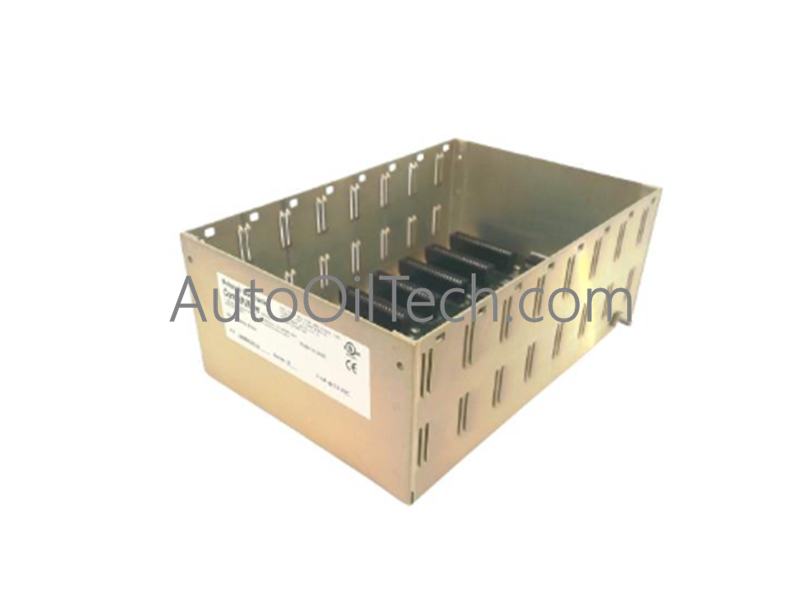

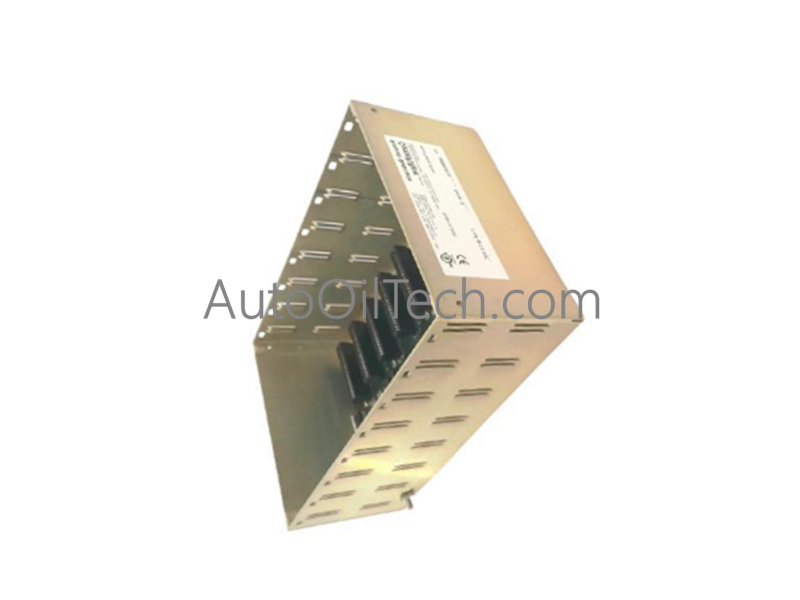

El Emerson 396560-01-6, también catalogado como Chasis Base 396560-01-6, funciona como un componente de hardware dedicado para la interconexión de la placa base del módulo de E/S y el montaje estructural dentro de las plataformas Emerson ControlWave.
Especificaciones de hardware
Parámetro
Especificación
Modelo
396560-01-6
Marca
Emerson
Origen
EE. UU.
Peso
0,66 kg (1,46 lbs)
Dimensiones
Dimensiones estándar del rack ControlWave de 8 ranuras
Temperatura de funcionamiento
-40 a 70 grados C
Consumo de energía
2 mA a 3,3 VCC (consumo pasivo de la placa base)
Tipo de chasis
Unidad de expansión de E/S / Chasis base
Capacidad
8 ranuras
Formato de montaje
Micro panel / Montaje en rack
Protocolo de bucle HART de 4-20 mA y soporte de aislamiento canal a canal
Diseñado para la expansión modular de PAC ControlWave, el chasis base de la serie 396352/396560 proporciona enrutamiento de bus paralelo y distribución de energía de la placa base a través de ocho ranuras de E/S. Las trazas de baja impedancia incrustadas preservan el aislamiento canal a canal a través de las tarjetas de entrada y salida analógicas enchufadas, protegiendo las señales HART sensibles de 4-20 mA y las líneas discretas de la diafonía de la placa base y el ruido de modo común.
Preguntas frecuentes
P: ¿Se pueden insertar o quitar los módulos de E/S instalados en el chasis base 396560-01-6 mientras está encendido?
R: No, la alimentación de la placa base al chasis debe desconectarse antes de insertar o quitar módulos de E/S para evitar transitorios eléctricos e interrupciones lógicas en el bus de comunicación interno.
P: ¿Cómo se mantiene el blindaje del bus de la placa base en las 8 ranuras del chasis?
R: La continuidad de la conexión a tierra en las 8 ranuras se logra a través del plano de tierra de cobre integrado incrustado en la placa base de circuito impreso, que se conecta directamente al terminal de tierra del chasis.
Pautas de instalación en campo
Monte el chasis base de 8 ranuras de forma segura en un micro panel con conexión a tierra o en un armario rack de 19 pulgadas utilizando tornillos de montaje M5 estándar.
Conecte una correa de tierra de cobre de baja impedancia dedicada desde el terminal de tierra del chasis a la barra de bus de tierra de instrumentos (IE) principal.
Alinee los módulos de E/S con las guías de las tarjetas para cada ranura designada y presione firmemente para encajar los conectores multipin de la placa base.
Verifique que el consumo total de corriente de la placa base en los 8 módulos instalados no exceda las clasificaciones máximas de la fuente de alimentación antes de energizar el sistema.
