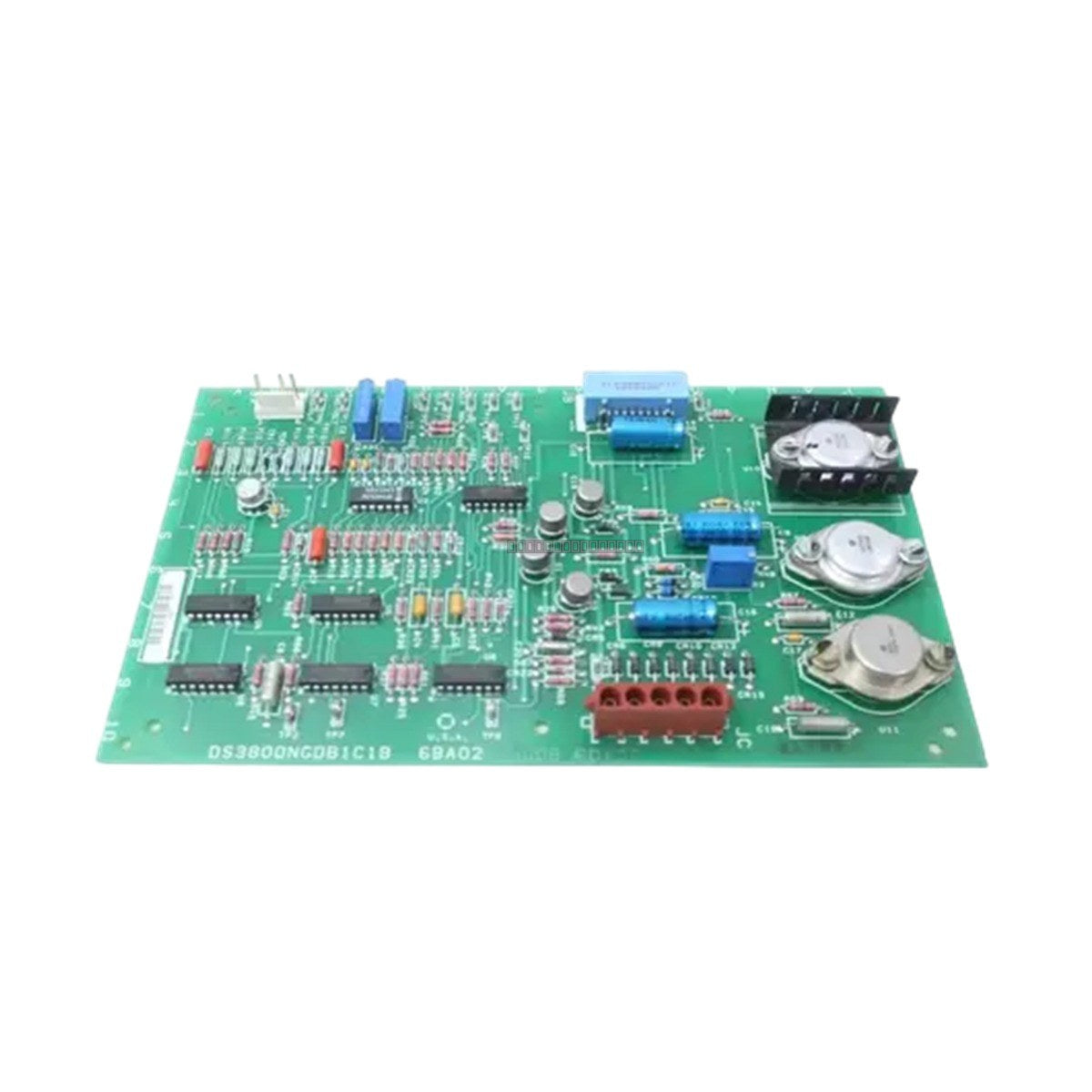

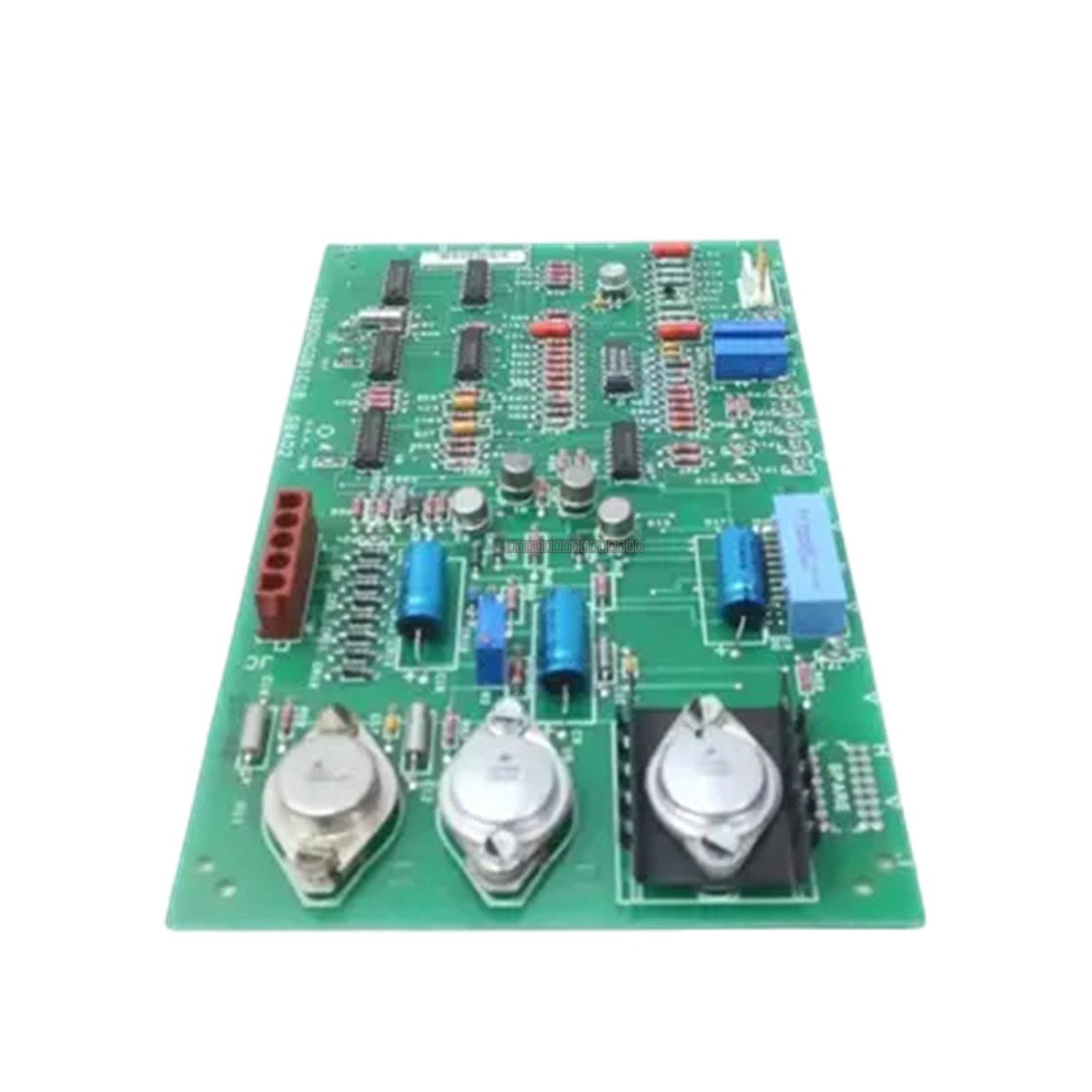

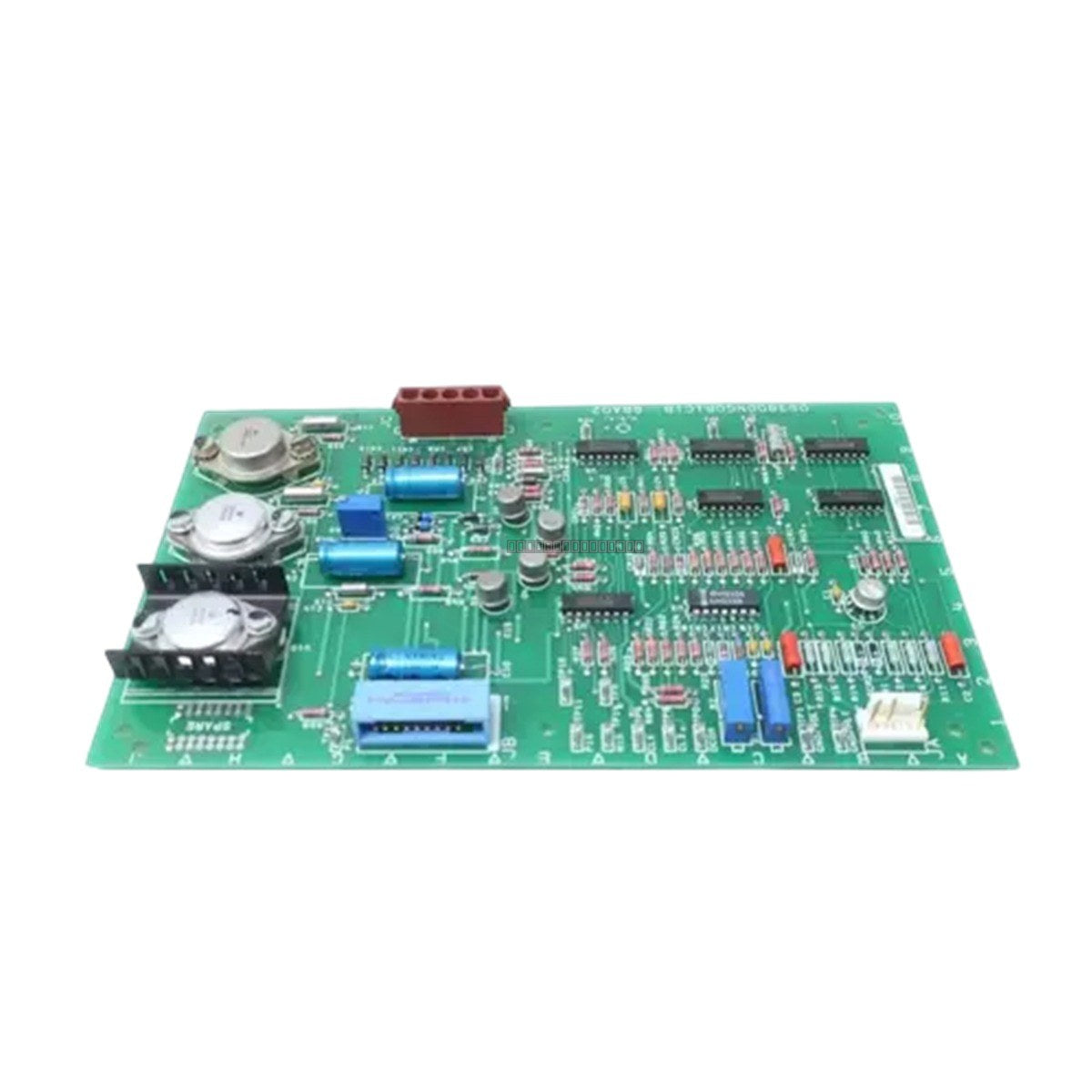

Tarjeta detectora de conexión a tierra de campo GE Fanuc DS3800NGDD1C1B

Descripción

La DS3800NGDD1C1B es una tarjeta detectora de tierra de campo especializada, desarrollada por General Electric para el sistema de control de turbinas Speedtronic Mark IV. Este módulo proporciona protección crítica al monitorear continuamente la resistencia de aislamiento entre los devanados de campo del generador y la tierra del chasis. Diseñada para los entornos exigentes de las centrales eléctricas y los sitios de turbinas industriales pesadas, detecta corrientes de fuga que indican una avería del aislamiento. Al identificar las fallas a tierra en una etapa temprana, la DS3800NGDD1C1B ayuda a prevenir cortocircuitos y daños en el rotor, sirviendo como un componente vital para mantener la integridad estructural del sistema de excitación.

Características

• Diseñado específicamente para la plataforma de control de turbinas GE Speedtronic Mark IV.
• Supervisa la resistencia de aislamiento del devanado de campo del generador para detectar la degradación del aislamiento.
• Cuenta con entradas de detección de alta impedancia para una detección precisa de fallas a tierra.
• Incluye potenciómetros incorporados para una calibración precisa del umbral de sensibilidad a fallas a tierra.
• Equipado con puntos de prueba de diagnóstico para la resolución de problemas y mantenimiento del sistema.
• Arquitectura modular de PCB diseñada para el montaje en el rack de tarjetas estándar Mark IV.

Aplicaciones

Este módulo se utiliza en aplicaciones de control de turbinas industriales pesadas, específicamente en instalaciones de generación de energía que utilizan el sistema de control Speedtronic Mark IV. Es esencial para proteger los sistemas de excitación de generadores contra fallas a tierra y fallas de aislamiento.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la alimentación del sistema esté completamente desconectada antes de insertar o retirar la tarjeta del rack.
• Manipule la PCB por los bordes para evitar daños por descarga electrostática (ESD) en los componentes sensibles.
• Verifique que la tarjeta esté completamente asentada en el conector del plano posterior para asegurar un contacto de señal confiable.
• Asegure una ventilación adecuada dentro del gabinete para mantener las temperaturas de operación dentro del rango de 0 a 55 grados Celsius.
• Utilice cableado blindado para todas las conexiones de señales de campo para minimizar la interferencia electromagnética (EMI).
• Realice la calibración de los potenciómetros de sensibilidad solo por personal calificado utilizando herramientas de diagnóstico apropiadas.

Preguntas frecuentes

¿Qué indica el sufijo 1C1B?

El sufijo 1C1B representa el nivel de revisión del hardware de la placa. 1C denota el patrón y diseño de circuito específico, mientras que 1B indica una revisión menor para mejorar la estabilidad térmica y el filtrado de señales, manteniendo la compatibilidad total con versiones anteriores.

¿Es esta tarjeta compatible con otros sistemas Speedtronic?

La DS3800NGDD1C1B está diseñada específicamente para el sistema Mark IV. No está destinada para su uso en otras generaciones de controles Speedtronic a menos que lo especifique explícitamente el fabricante.
