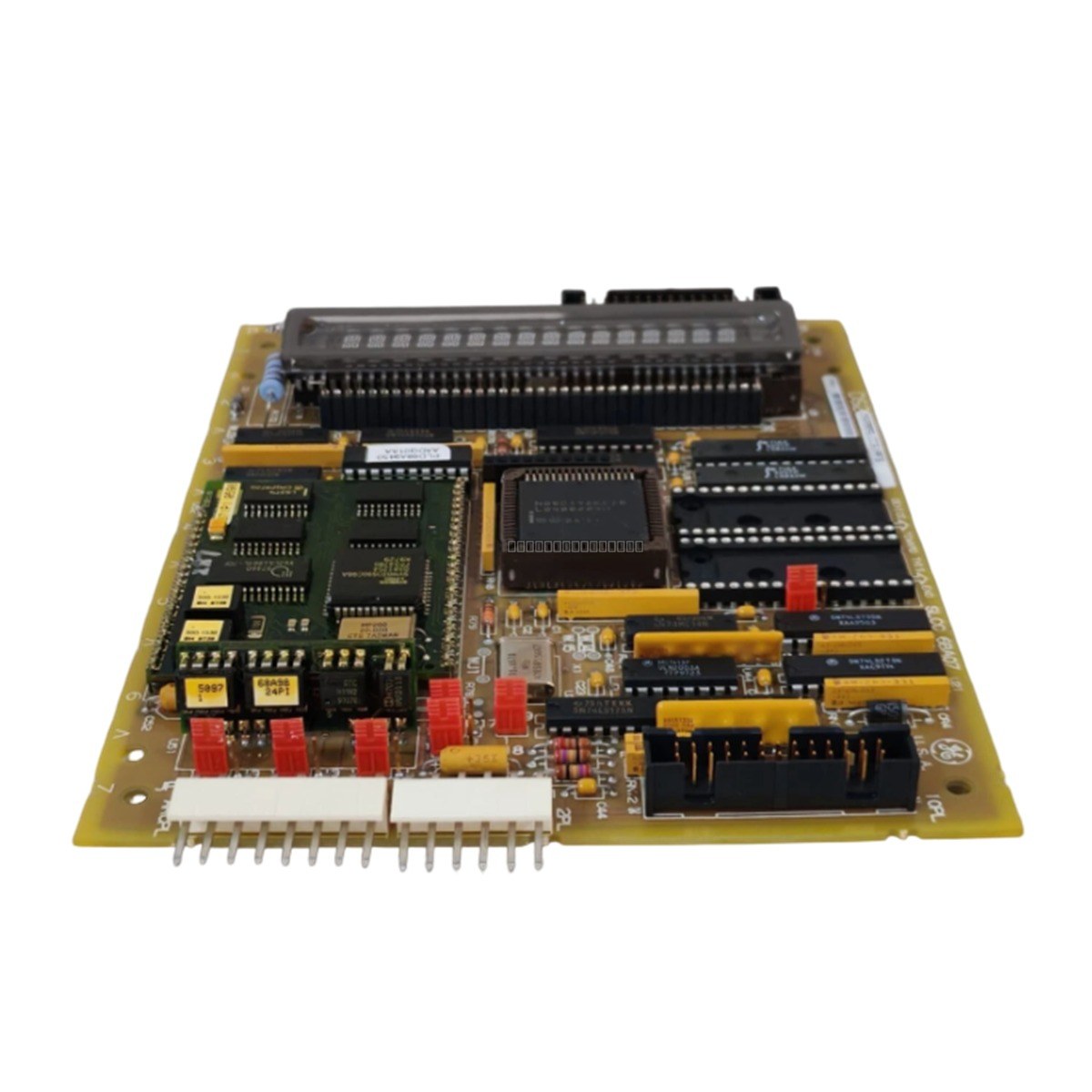

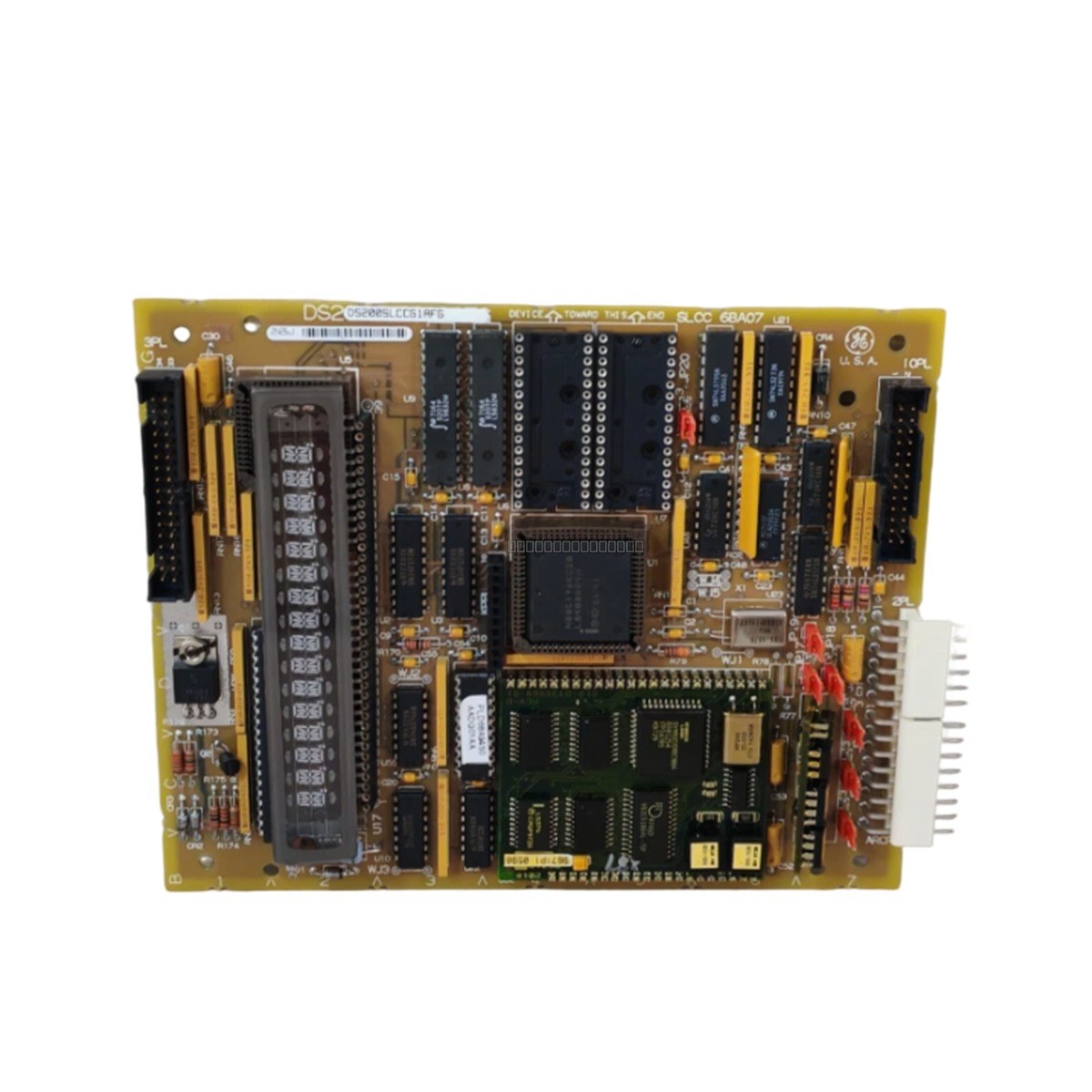

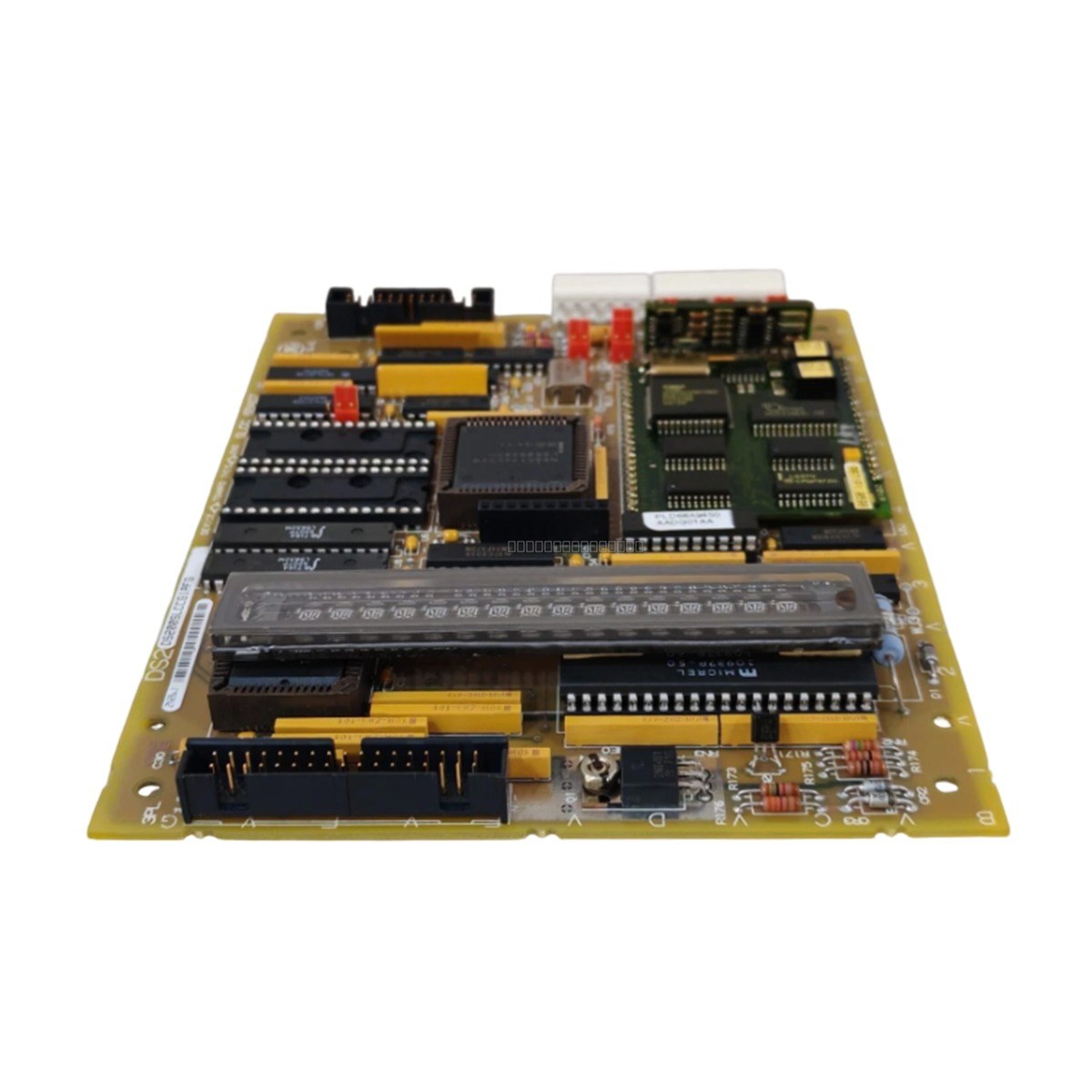

Tarjeta de comunicación LAN Mark V GE Fanuc DS200SLCCG1AFG

Descripción

La DS200SLCCG1AFG es una tarjeta de comunicación LAN crítica diseñada para el sistema de control de turbinas GE Mark V Speedtronic. Este módulo facilita el intercambio de datos de alto nivel y los protocolos de comunicación tanto en arquitecturas Simplex como de Redundancia Modular Triple (TMR), gestionando las operaciones de turbinas de gas y vapor industriales. Actuando como puente para el diagnóstico del sistema y las señales de control, esta tarjeta garantiza la integridad de la red y soporta una operación confiable en entornos de generación de energía e industriales pesados. Esta versión específica AFG incorpora tres revisiones funcionales para proporcionar una configuración de diseño y capacidades de procesamiento lógico mejoradas en comparación con las iteraciones de hardware originales.

Características

• Pantalla alfanumérica integrada de 16 posiciones para actualizaciones de estado en tiempo real e informes de errores.
• Interfaz de montaje dedicada para la instalación directa en la tarjeta de control de la unidad SDCC mediante espaciadores.
• Incluye zócalos para EPROM U6 y U7 (generalmente se envían vacíos; requiere transferencia de software o configuración específica).
• Cuenta con conector KPPL para la interfaz de teclado del operador localizado.
• Configuración de puentes (jumpers) configurable para la modificación del controlador RS-422 DLAN y el aislamiento del circuito DLAN.
• Equipado con un recubrimiento protector de PCB para mejorar la resistencia al desgaste ambiental.

Aplicaciones

La DS200SLCCG1AFG está diseñada para su uso dentro del sistema de control GE Mark V Speedtronic, sirviendo principalmente a aplicaciones de control de turbinas de gas y vapor en centrales eléctricas, instalaciones de energía industrial y sistemas de generación a escala de servicios públicos.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el sistema esté completamente apagado antes de intentar instalar o quitar el módulo.
• Utilice protección ESD (Descarga Electrostática) adecuada al manipular la tarjeta para evitar daños a los componentes internos sensibles.
• Monte la tarjeta de forma segura en la tarjeta de control SDCC utilizando los puntos de espaciado provistos.
• Asegúrese de que los cuatro postes protectores (ST1-ST4) estén correctamente posicionados para proteger el cristal de la pantalla alfanumérica.
• Verifique que las configuraciones de los puentes (como J19 para la lógica del cristal) coincidan con los requisitos específicos de la arquitectura del gabinete de control antes de la puesta en marcha.

Preguntas Frecuentes

¿Esta tarjeta viene con firmware preinstalado?

No, los zócalos EPROM U6 y U7 generalmente se envían vacíos. Los usuarios deben transferir el software existente de su módulo anterior u obtener la configuración de firmware adecuada para su aplicación de turbina específica.

¿Este módulo es compatible con todos los sistemas Mark V?

Este módulo está diseñado para sistemas Mark V del Grupo 1 y es compatible con versiones anteriores de la tarjeta SLCC. Siempre verifique los requisitos de revisión específicos de su sistema antes de la instalación.
