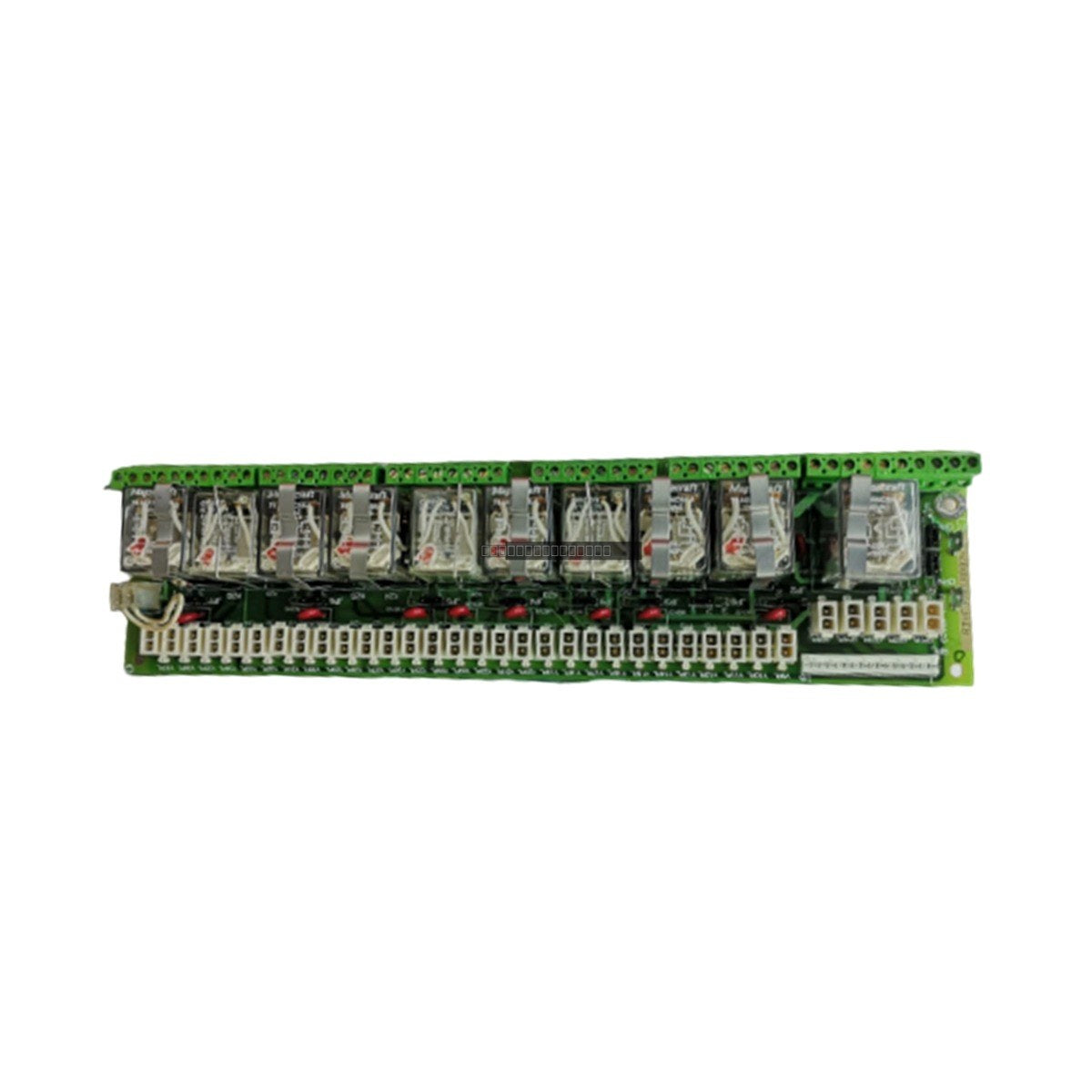

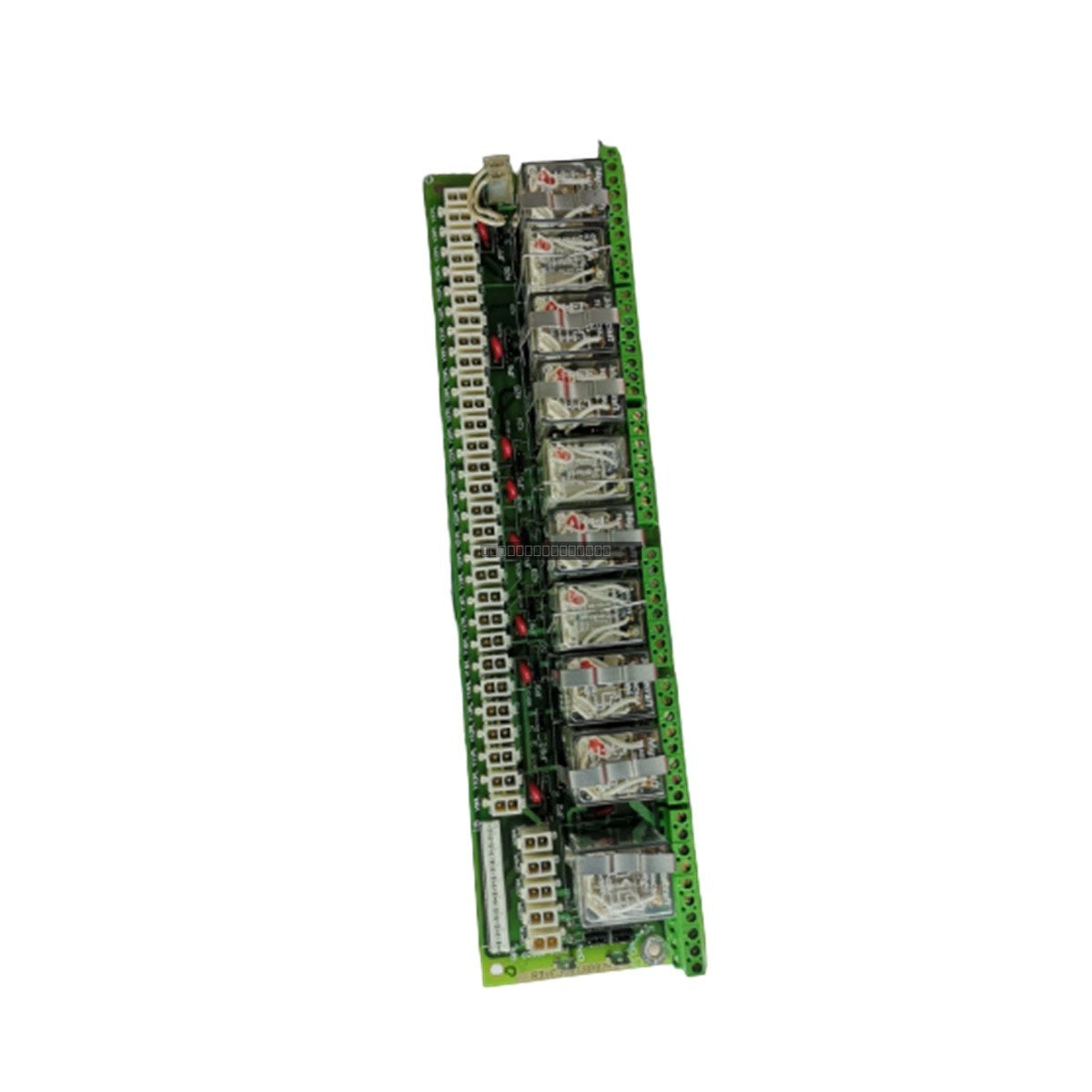

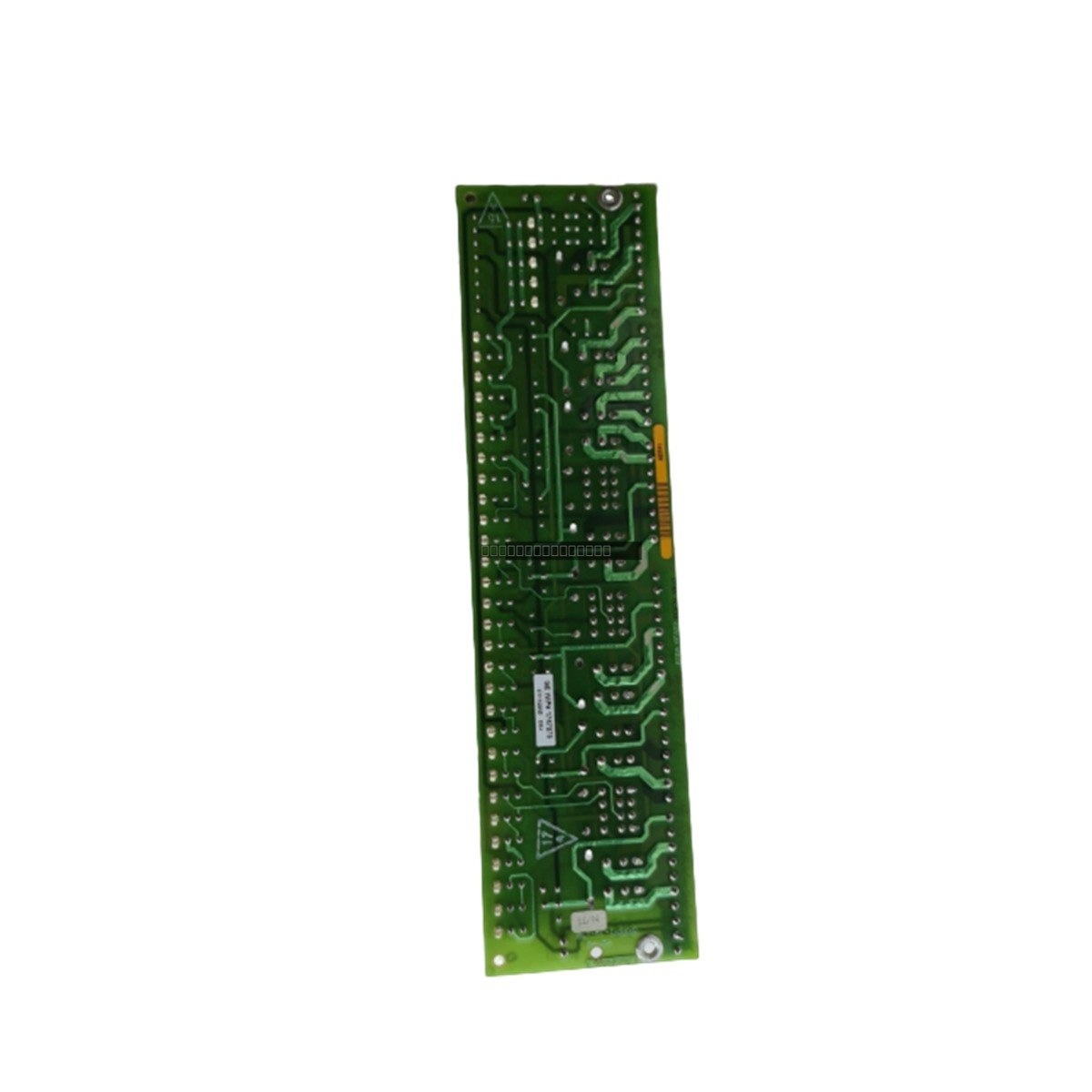

Módulo de terminales de relé GE Fanuc DS200RTBAG3AEB

Descripción

El DS200RTBAG3AEB es un módulo de terminal de relés diseñado para el sistema de excitación General Electric EX2000. Este módulo funciona como una tarjeta de interfaz crítica dentro del gabinete del variador o excitador, facilitando la conmutación industrial de servicio pesado para señales de control auxiliar. Está diseñado para proporcionar un aislamiento eléctrico robusto, protegiendo la electrónica de control sensible de las perturbaciones del lado del campo y asegurando un funcionamiento fiable en entornos exigentes como la generación de energía, la minería y las instalaciones petroquímicas.

Características

• Equipado con 10 relés de alta fiabilidad para una conmutación de control versátil.
• Configuración de relés híbrida: 7 relés DPDT (2 contactos de tipo C) y 3 relés (4 contactos de tipo C).
• Lógica extensa seleccionable por puente para una configuración personalizada del enrutamiento de señales y la alimentación de control.
• Conectores stab dedicados CPH y CPN para la entrada de alimentación de control.
• Conectores de interfaz integrados (RPL, OPTPL) para la comunicación con la tarjeta de terminal de E/S LAN (LTB).
• Conectores de circuito enchufables (C1PL-C5PL y Y9PL-Y37PL) para una integración periférica simplificada.

Aplicaciones

Este módulo está específicamente destinado para su uso en sistemas de excitación GE EX2000. Su función principal es gestionar las señales de control auxiliar, proporcionar aislamiento físico entre los dispositivos de campo y la lógica de control, y admitir el enrutamiento flexible de señales en aplicaciones de automatización industrial y servicios eléctricos.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el sistema esté completamente apagado antes de instalar o retirar el módulo para evitar daños eléctricos o lesiones.
• Verifique que todos los puentes estén configurados de acuerdo con los requisitos específicos del sitio antes del montaje final.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes electrónicos sensibles.
• Asegúrese de que todos los conectores enchufables (C1PL-C5PL, Y9PL-Y37PL) estén bien asentados para mantener la integridad de la señal.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que el módulo funcione dentro de su rango de temperatura especificado.

Preguntas Frecuentes

¿Es el DS200RTBAG3AEB compatible con sistemas distintos del EX2000?

No, este módulo está diseñado específicamente para el sistema de excitación GE EX2000 y no está destinado para su uso en otras plataformas de variadores o control.

¿Se puede modificar la lógica del relé?

Sí, el módulo cuenta con una amplia lógica seleccionable por puente, lo que permite a los usuarios configurar el enrutamiento de la señal y las fuentes de alimentación de control para cumplir con los requisitos operativos específicos.
