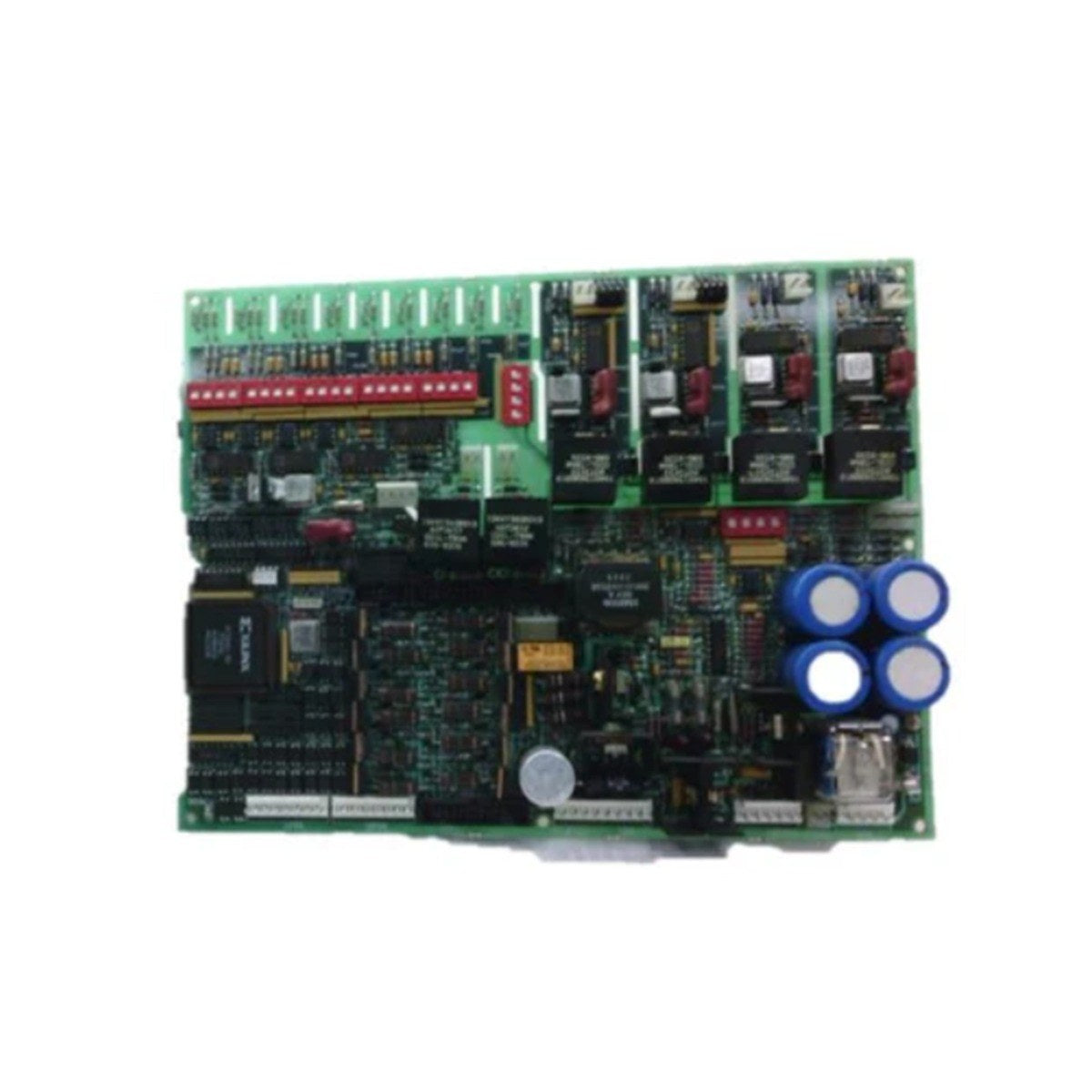

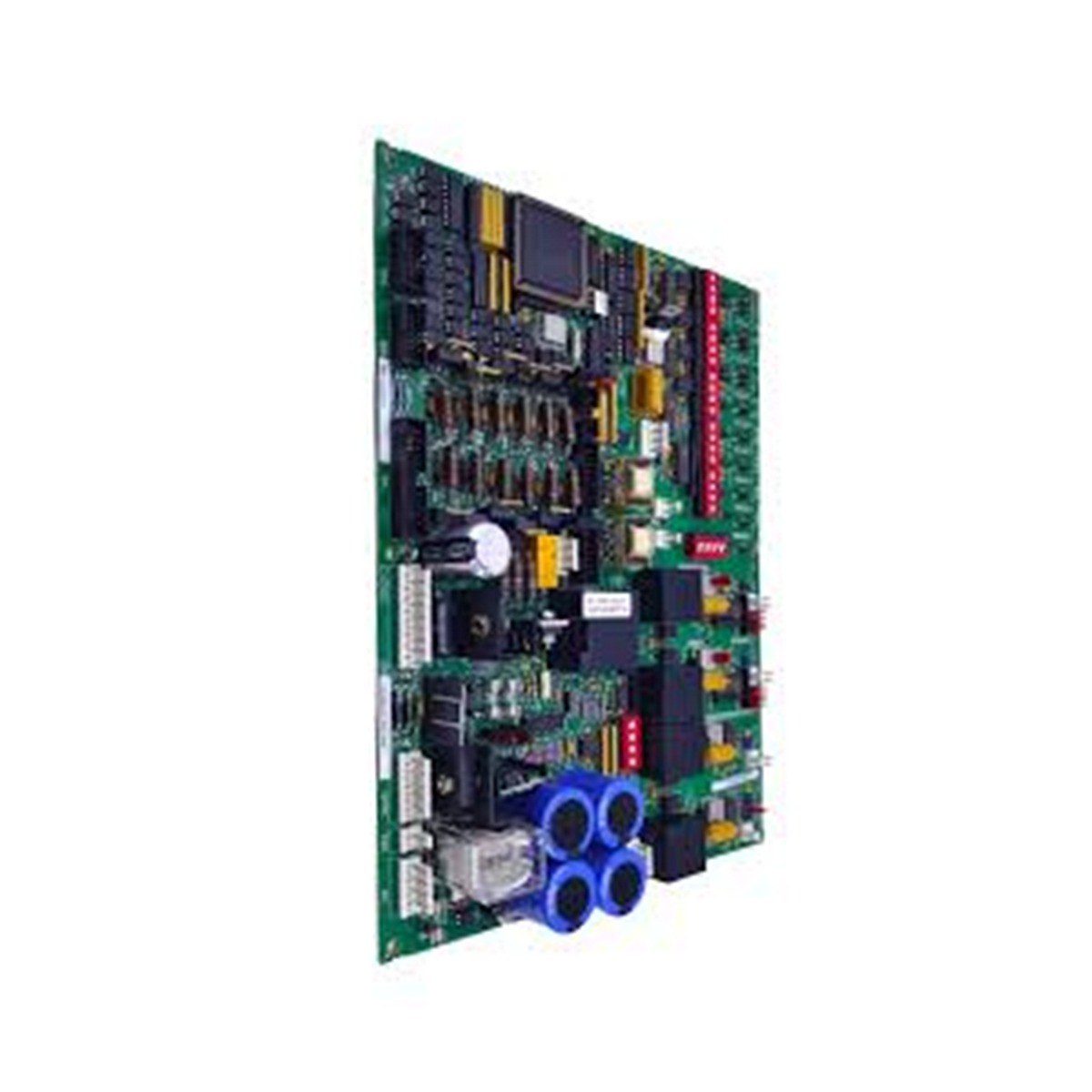

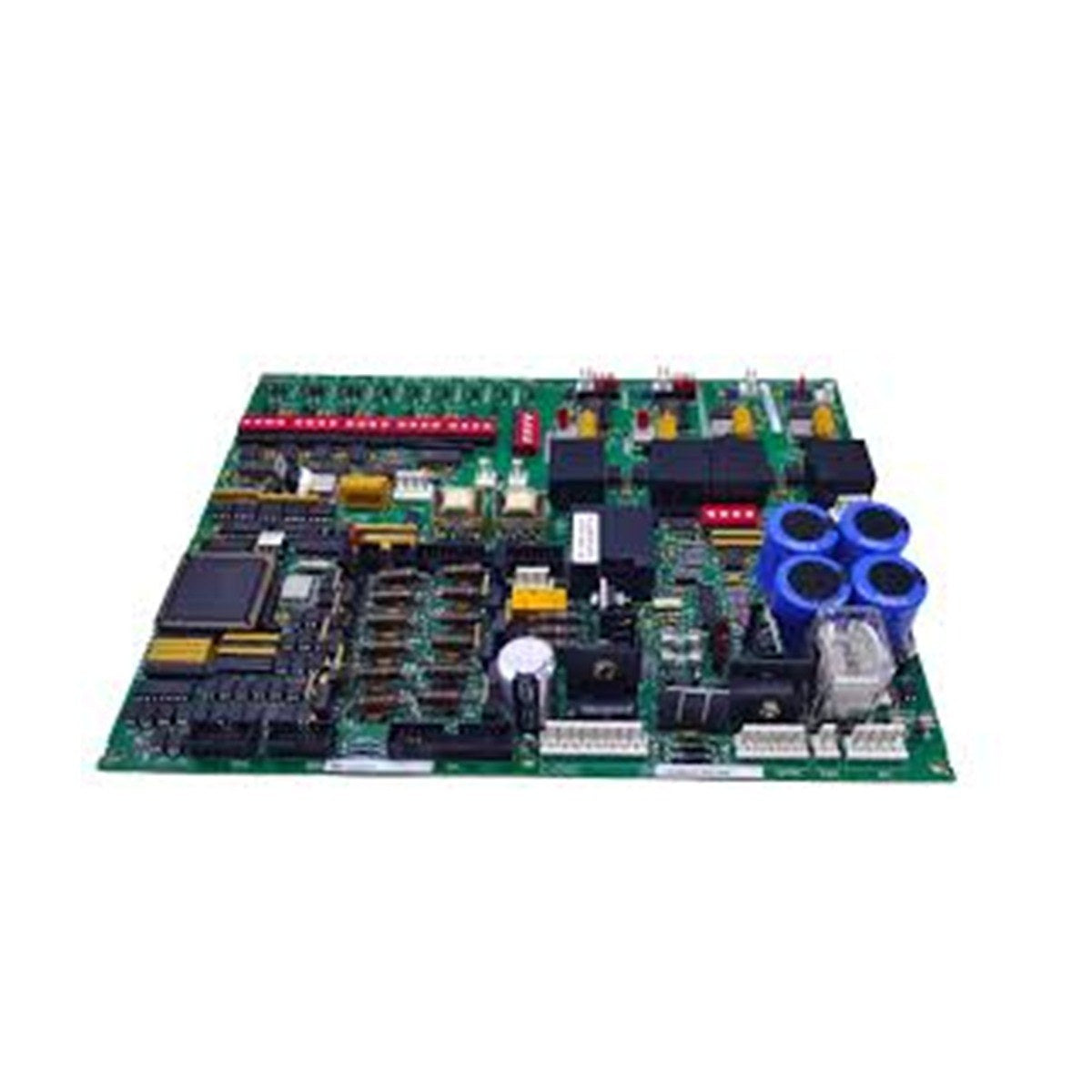

Tarjeta de fuente de alimentación GE Fanuc DS200DCFBG2B

Descripción

La DS200DCFBG2B es una tarjeta de interfaz de retroalimentación y distribución de energía de alto rendimiento diseñada para el sistema de excitación GE EX2000. Sirve como un componente crítico para la regulación de voltaje y el monitoreo de señales en aplicaciones de control de motores industriales pesados y generación de energía. Al convertir la entrada de CA del Transformador de Potencia de Control (CPT) en rieles de CC estabilizados, esta tarjeta asegura la continuidad operativa en instalaciones de misión crítica, como plantas hidroeléctricas y centrales térmicas. El módulo incluye retroalimentación de corriente de armadura integrada y circuitos lógicos a prueba de fallos /PSEN, que activan un reinicio del microprocesador en la Tarjeta de Control del Variador si la fuente lógica se desvía de la regulación, evitando fallas en el equipo.

Características

• Monitoreo lógico: Cuenta con una señal /PSEN que transiciona a un estado bajo TTL solo cuando la fuente de 5 VCC 4 A está completamente regulada.
• Circuitos aislados: Fuentes de 5 VCC y 15 VCC aisladas dedicadas para bucles de retroalimentación de armadura para evitar interferencias de bucle de tierra.
• Protección: Equipada con fusibles duales de 7 A 2AG (FU2, FU3) para las salidas principales de CC y un fusible de 0.5 A (FU1) para la salida auxiliar de 115 VCA.
• Diagnóstico: Los indicadores LED integrados (CR51, CR55) proporcionan diagnósticos visuales rápidos de fallas para el personal de mantenimiento.
• Tecnología: Utiliza tecnología de montaje superficial (SMT) para una gestión robusta de salida de múltiples rieles.

Aplicaciones

Esta tarjeta de fuente de alimentación está diseñada específicamente para su uso dentro de la serie de excitación GE EX2000. Se implementa comúnmente en instalaciones de generación de energía, accionamientos de motores industriales a gran escala y sistemas de control de excitación que requieren una regulación de voltaje precisa y una retroalimentación de señal confiable.

Especificaciones técnicas

Pautas de instalación

• Manipulación: Asegúrese de tomar las precauciones ESD adecuadas al manipular la tarjeta para evitar daños a los componentes sensibles de montaje superficial.
• Alimentación: Desconecte siempre todas las fuentes de alimentación, incluidas las entradas de CPT y los rieles de CC, antes de intentar instalar o retirar la tarjeta.
• Montaje: Asegúrese de que la tarjeta esté firmemente asentada en su rack o posición de riel DIN designados para mantener un contacto eléctrico y una disipación térmica adecuados.
• Cableado: Verifique que todas las conexiones de entrada y salida coincidan con el esquema del sistema, prestando mucha atención a la polaridad en las líneas de CC y la orientación de fase en las entradas de CA.
• Refrigeración: Mantenga un flujo de aire adecuado dentro del gabinete para asegurar que la tarjeta opere dentro de su rango de temperatura especificado de 40 a 70 grados Celsius.

Preguntas frecuentes

¿Cuál es la función de la señal /PSEN?

La señal /PSEN es una característica lógica de seguridad que monitorea la fuente de 5 VCC. Transiciona a un estado bajo TTL solo cuando la fuente está completamente regulada, lo que indica a la Tarjeta de Control del Variador que el sistema es seguro para operar.

¿Cómo se protegen las salidas de CC?

La tarjeta utiliza fusibles duales de 7 A 2AG (FU2, FU3) para proteger las salidas principales de CC, mientras que un fusible de 0.5 A (FU1) protege la salida auxiliar de 115 VCA. Se proporcionan indicadores LED para ayudar a identificar si un fusible se ha fundido.
