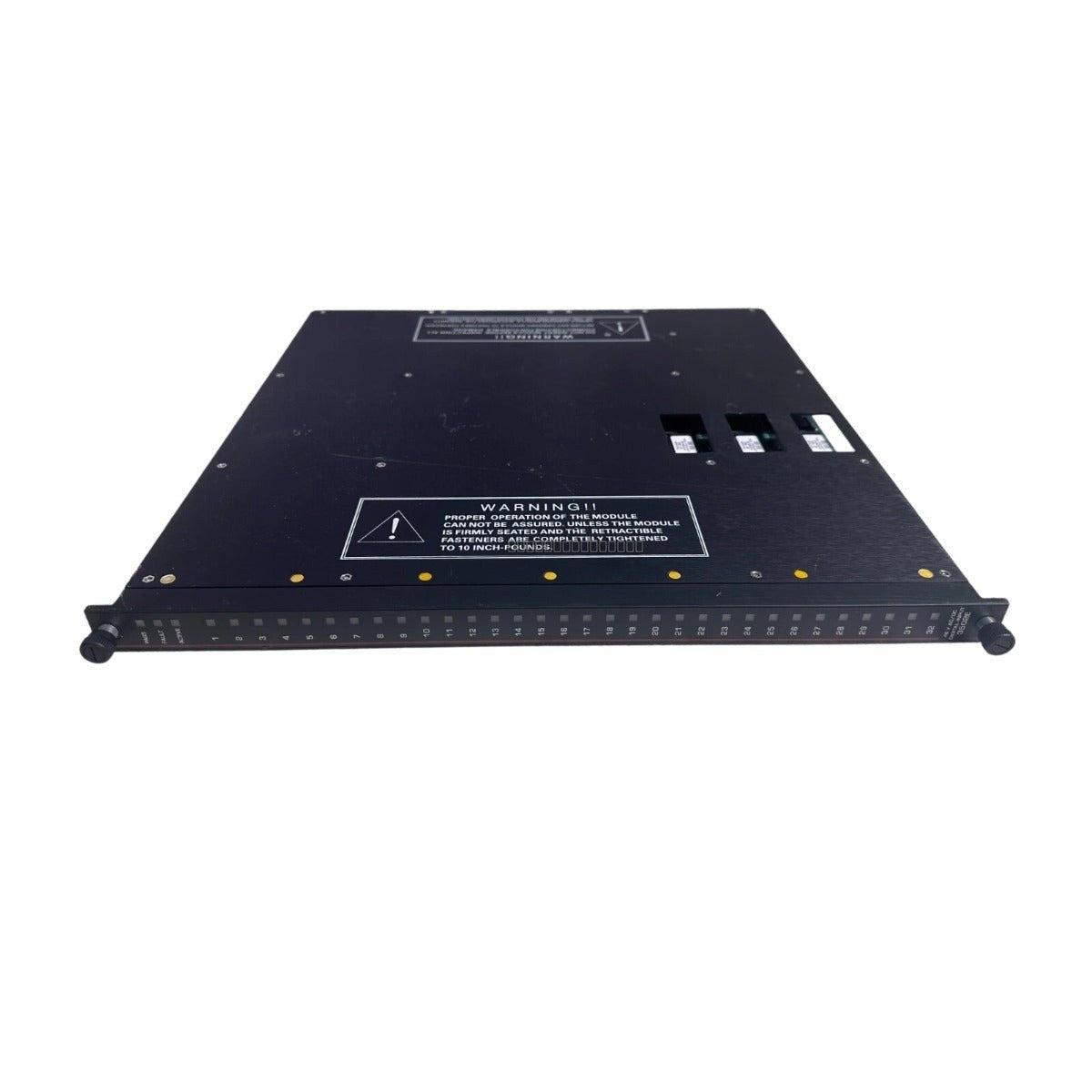

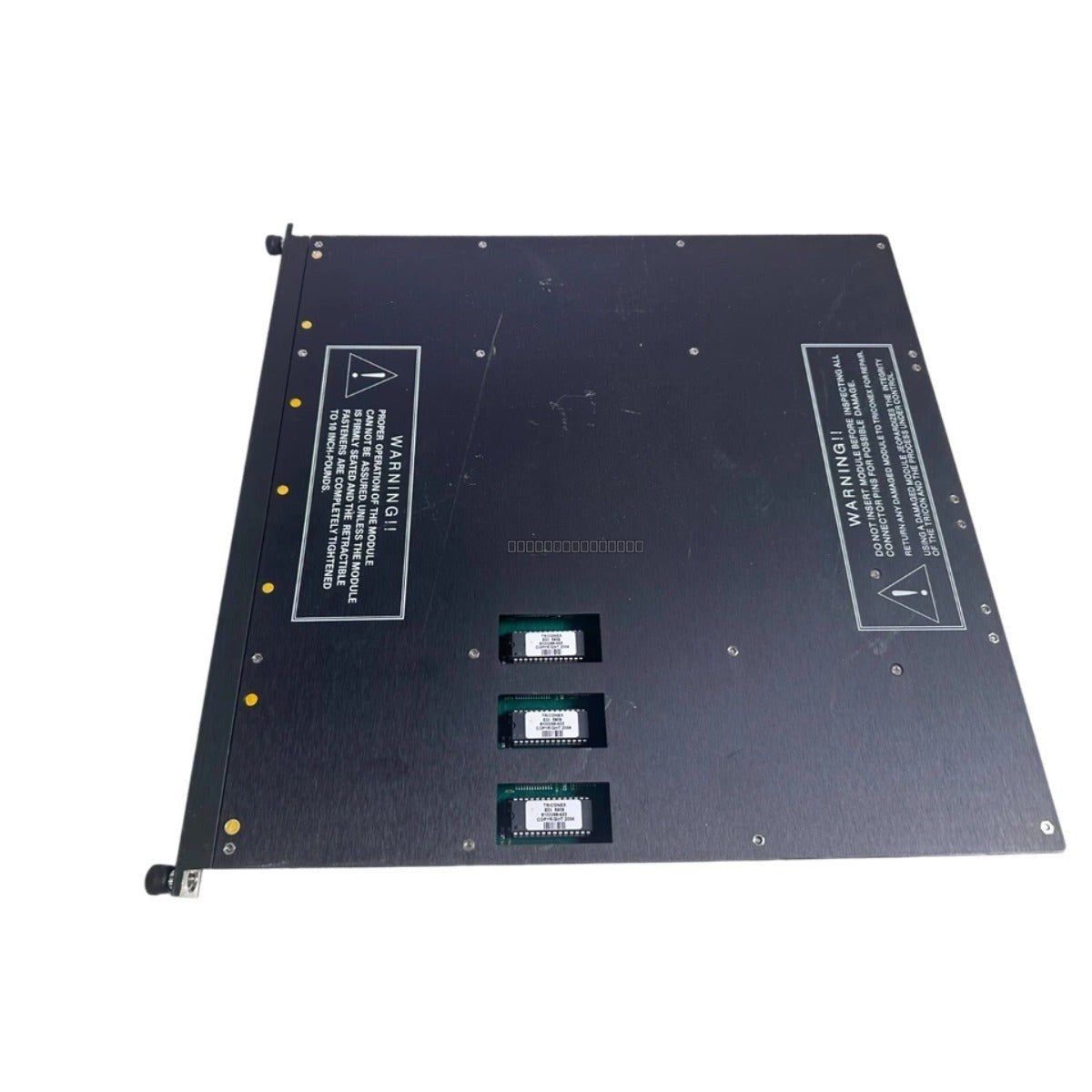

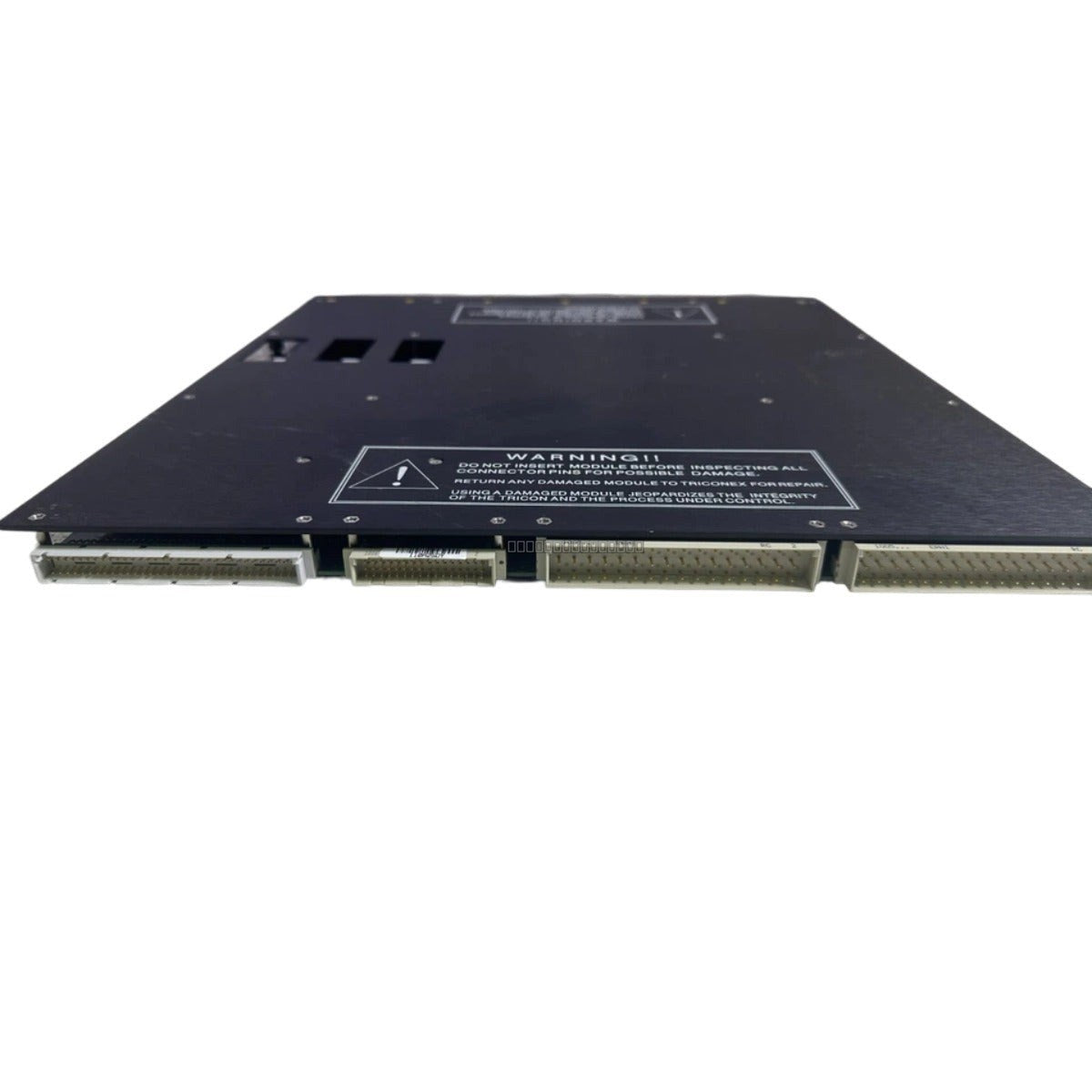

Módulo de entrada digital Triconex 3502E

Descripción

El Triconex 3502E es un Módulo de Entrada Digital de alta densidad diseñado para la plataforma de seguridad de Redundancia Modular Triple (TMR). Este módulo está diseñado para interconectar 32 dispositivos discretos críticos del lado del campo —como botones de parada de emergencia, interruptores de límite y contactos de presión— directamente al controlador de seguridad. Se implementa ampliamente en entornos industriales de misión crítica, incluidas refinerías de petróleo, plantas de procesamiento químico y operaciones de perforación en alta mar, donde garantiza una alta disponibilidad y tolerancia a fallas.

Características

• Capacidad de entrada digital de alta densidad de 32 canales.
• Diseñado para aplicaciones de voltaje de entrada nominal de 48 VCC.
• Arquitectura de Redundancia Modular Triple (TMR) para una seguridad y confiabilidad superiores.
• Aislamiento óptico para proteger el plano posterior de transitorios eléctricos y bucles de tierra.
• Autodiagnóstico continuo para detección de circuitos abiertos y fallas de cableado de campo.
• Soporta procesamiento de señales de alta integridad con validación de estado por canal.

Aplicaciones

El módulo 3502E es esencial para sistemas instrumentados de seguridad (SIS) que requieren monitoreo de entrada discreta de alta confiabilidad. Las aplicaciones típicas incluyen sistemas de apagado de emergencia (ESD), detección de incendios y gases, y monitoreo de procesos críticos donde se deben minimizar los disparos falsos para evitar tiempos de inactividad no programados.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el chasis Triconex esté apagado antes de insertar o quitar el módulo para evitar daños eléctricos.
• Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para proteger los circuitos internos sensibles.
• Verifique que el cableado de campo esté debidamente blindado y alejado de fuentes de alta EMI para mantener la integridad de la señal.
• Asegúrese de que el módulo esté completamente encajado en la ranura del chasis y que el mecanismo de bloqueo esté activado para un funcionamiento seguro.
• Verifique que el voltaje del lado del campo coincida con el rango de funcionamiento de 36-60 VCC antes de aplicar energía a los bucles de entrada.

Preguntas Frecuentes

¿Cuál es la función principal del módulo 3502E?

El 3502E es un módulo de entrada digital de 32 canales diseñado para monitorear dispositivos de campo discretos dentro de un sistema de seguridad TMR de Triconex, proporcionando una adquisición de señal de alta integridad para aplicaciones críticas de seguridad.

¿Este módulo admite el intercambio en caliente?

Los módulos Triconex generalmente están diseñados para sistemas de alta disponibilidad; sin embargo, consulte siempre la documentación de su sistema específico y los procedimientos de seguridad con respecto al reemplazo en línea de módulos en un entorno TMR activo.

¿Qué rango de voltaje soporta el 3502E?

El módulo está clasificado para una entrada nominal de 48 VCC, con un rango operativo de 36-60 VCC.
