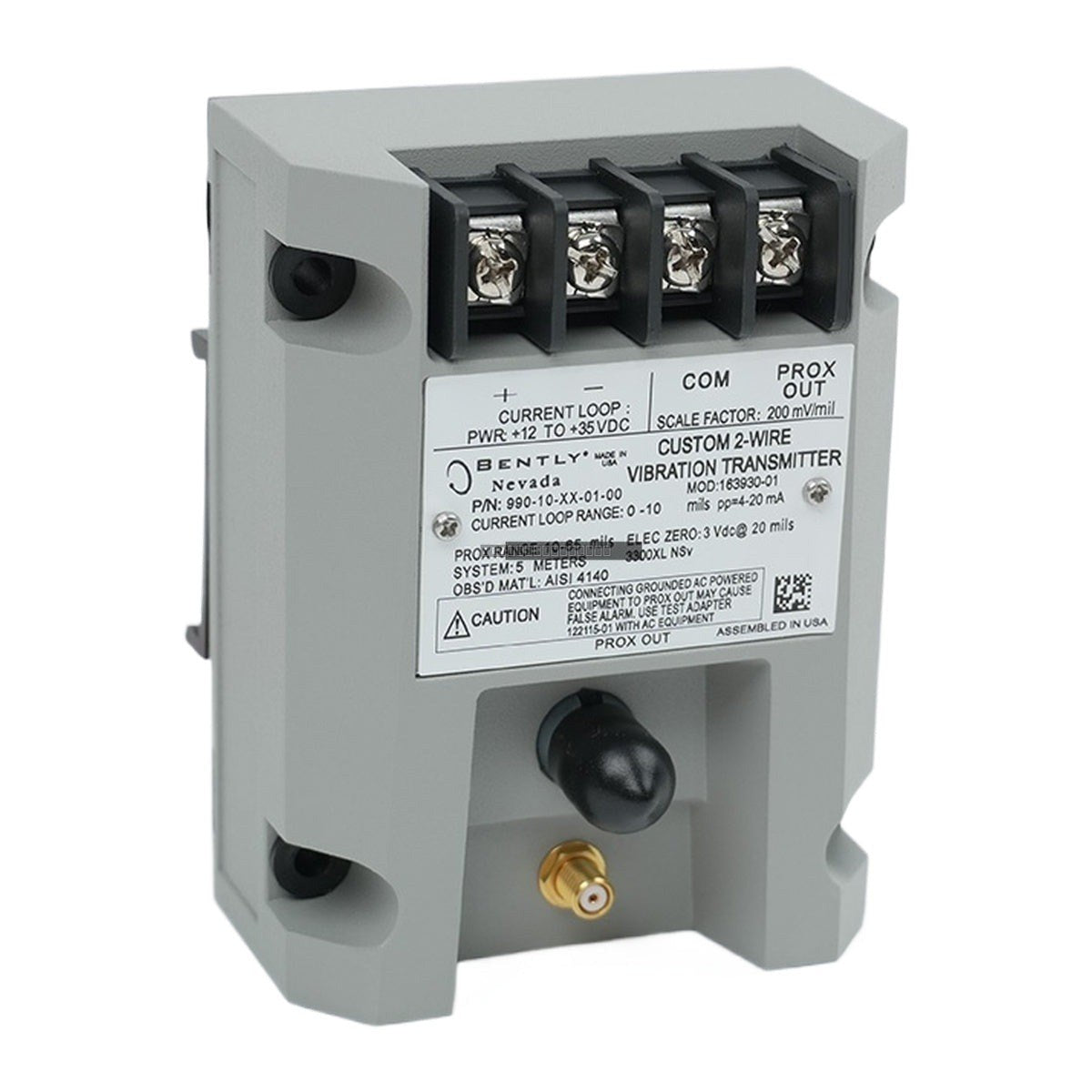

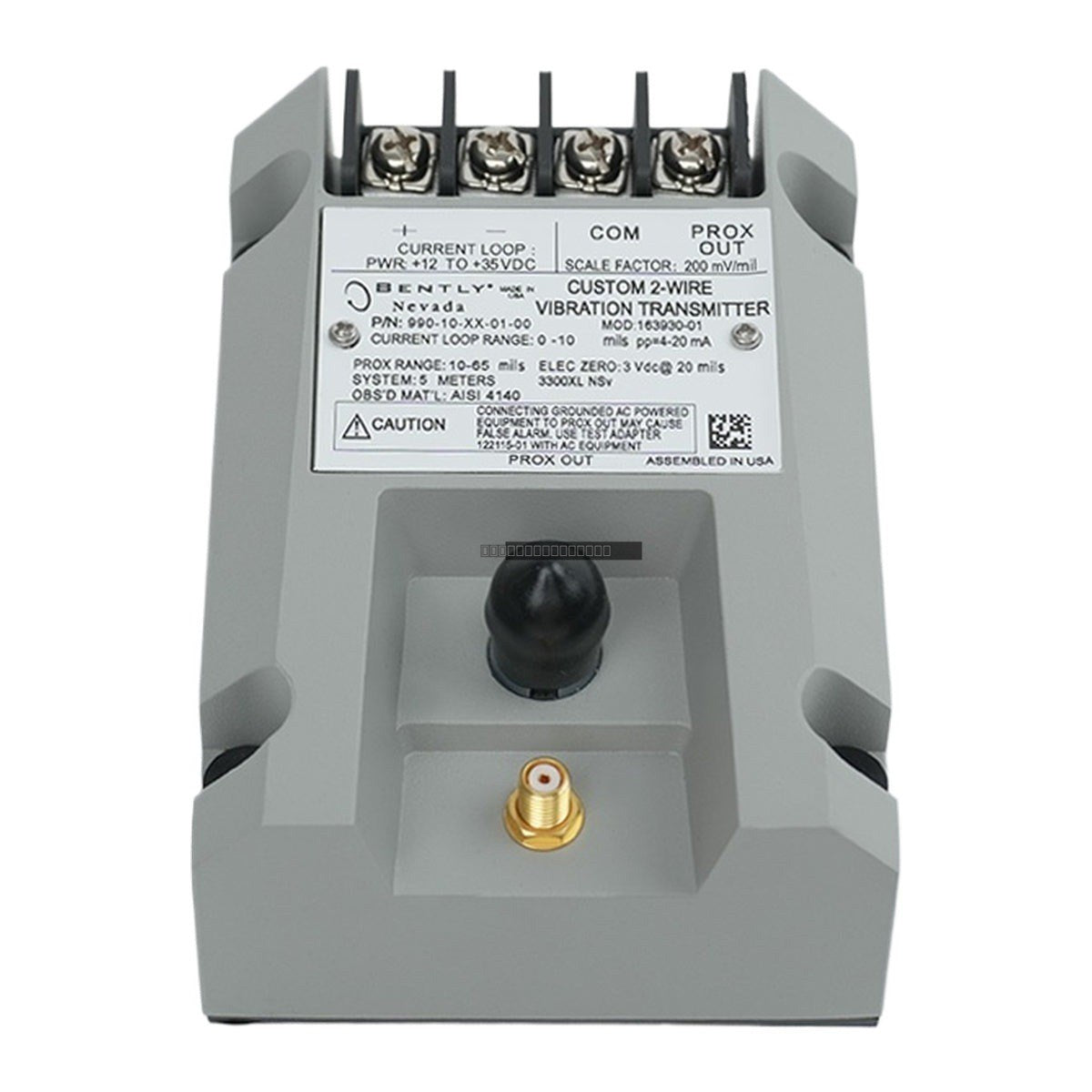

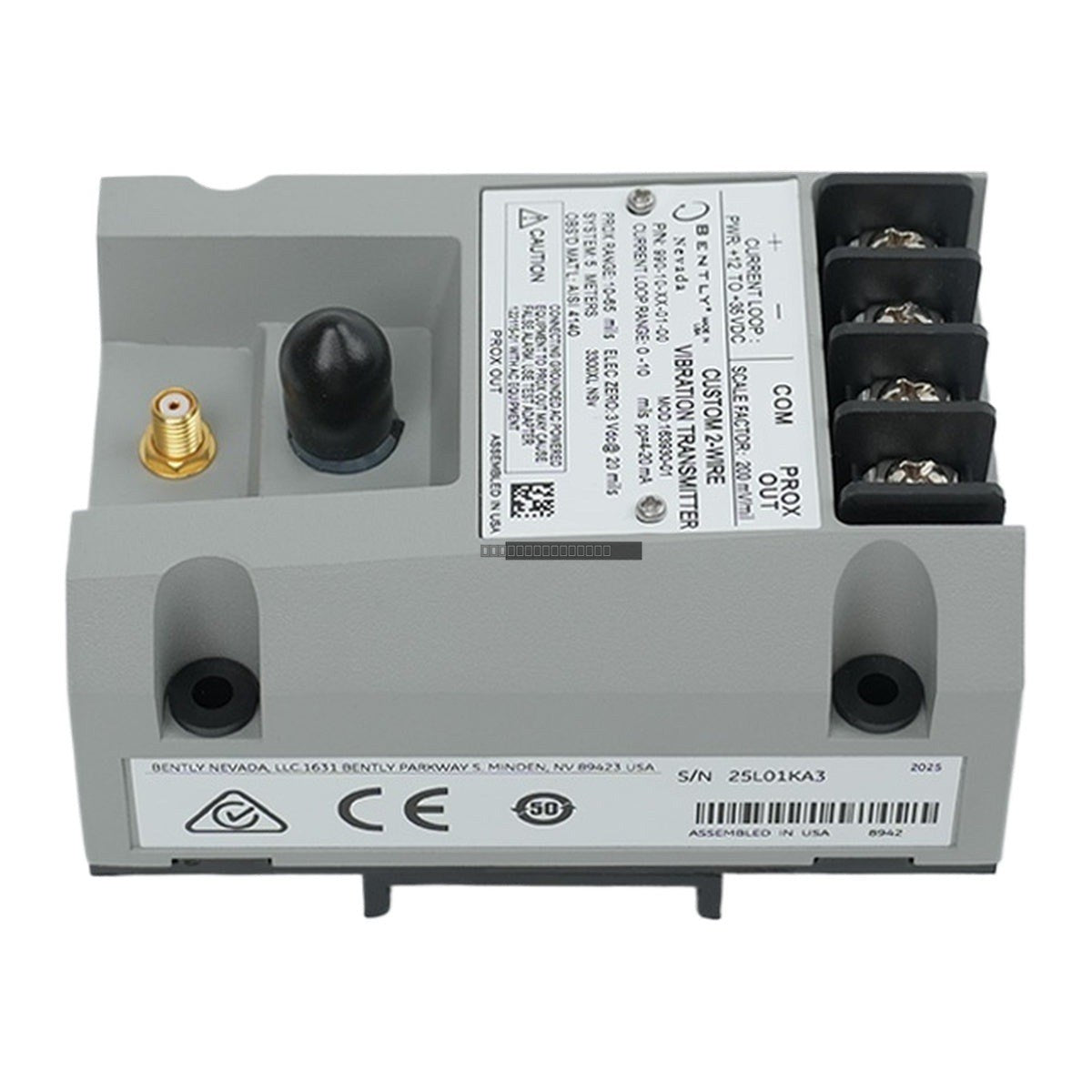

Transmisor de vibración Bently Nevada 990-10-XX-01-00 MOD 163930-01 990

El Bently Nevada 990-10-XX-01-00 (MOD 163930-01) es un transmisor de vibración de dos hilos, alimentado por lazo, diseñado para proporcionar una señal proporcional de 4-20 mA para sistemas de control de maquinaria. Este dispositivo integra el sensor Proximitor directamente en la carcasa del transmisor, eliminando la necesidad de unidades externas de acondicionamiento de señal. Está específicamente diseñado para aplicaciones OEM que involucran bombas pequeñas, motores, ventiladores y compresores de aire centrífugos.

Características

• Funcionalidad de sensor Proximitor integrado para una complejidad de instalación reducida.
• Terminales PROX OUT y COM no aislados, complementados por un conector coaxial.
• Potenciómetros de cero y span que no interactúan para una calibración precisa.
• Pin de entrada de prueba dedicado para una verificación rápida de la salida de la señal de lazo.
• Circuito Not OK/Signal Defeat para evitar falsas alarmas o salidas altas erróneas.
• Construcción encapsulada adecuada para entornos de alta humedad, incluyendo condiciones de condensación de hasta el 100%.

Aplicaciones

• Monitoreo de compresores de aire centrífugos.
• Tendencia de vibraciones para bombas y motores pequeños.
• Integración en sistemas de protección de maquinaria basados en PLC.
• Monitoreo de vibraciones de propósito general en entornos industriales.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el sistema esté apagado antes de realizar cualquier cableado, instalación o extracción del módulo.
• Monte el transmisor en un riel DIN de 35 mm en un lugar protegido del calor excesivo y la humedad directa.
• Utilice cableado apantallado para el lazo de 4-20 mA para minimizar la interferencia electromagnética (EMI).
• Verifique que la sonda de proximidad y el cable de extensión coincidan con los requisitos de longitud del sistema (5m o 7m) especificados para el transmisor.
• Asegure una conexión a tierra adecuada del blindaje de la señal en el extremo del sistema de control para mantener la integridad de la señal.
• Manipule el dispositivo con las precauciones ESD estándar para evitar daños a los circuitos internos.

Preguntas Frecuentes

¿Cuál es la función principal del 990-10-XX-01-00?

Este transmisor está diseñado para convertir datos de vibración de una sonda de proximidad 3300 NSv en una señal de 4-20 mA, permitiendo que los PLC estándar monitoreen los niveles de vibración en la maquinaria rotativa.

¿Es esta unidad compatible con el software System 1?

No, la salida de 4-20 mA proporciona solo datos de tendencia pico a pico y no admite las capacidades de diagnóstico avanzadas requeridas para sistemas como Bently Nevada System 1 o Rule Paks.

¿Qué longitudes de sistema son compatibles?

El 990-10-XX-01-00 es compatible con configuraciones de longitud de sistema de 5.0 metros y 7.0 metros.
