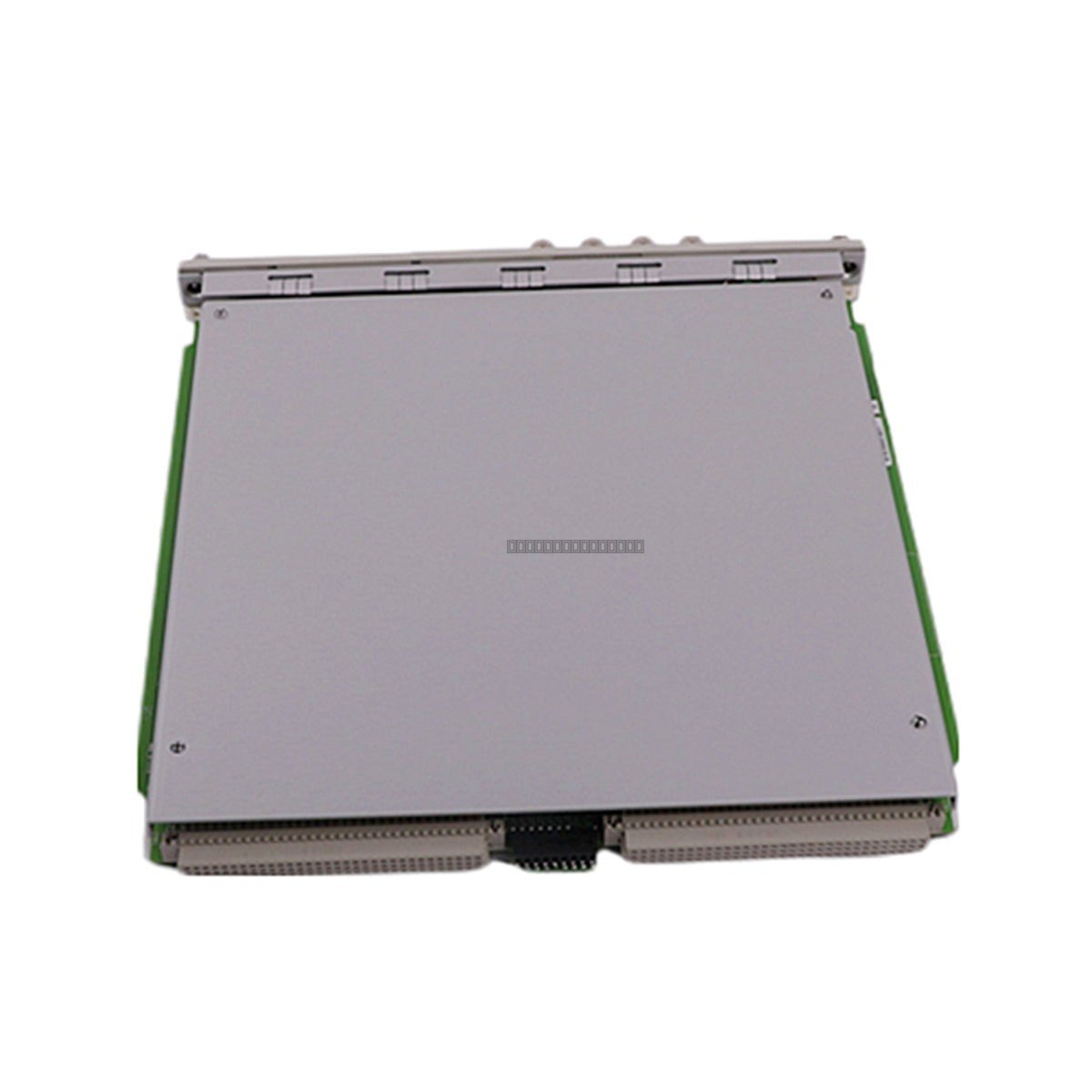

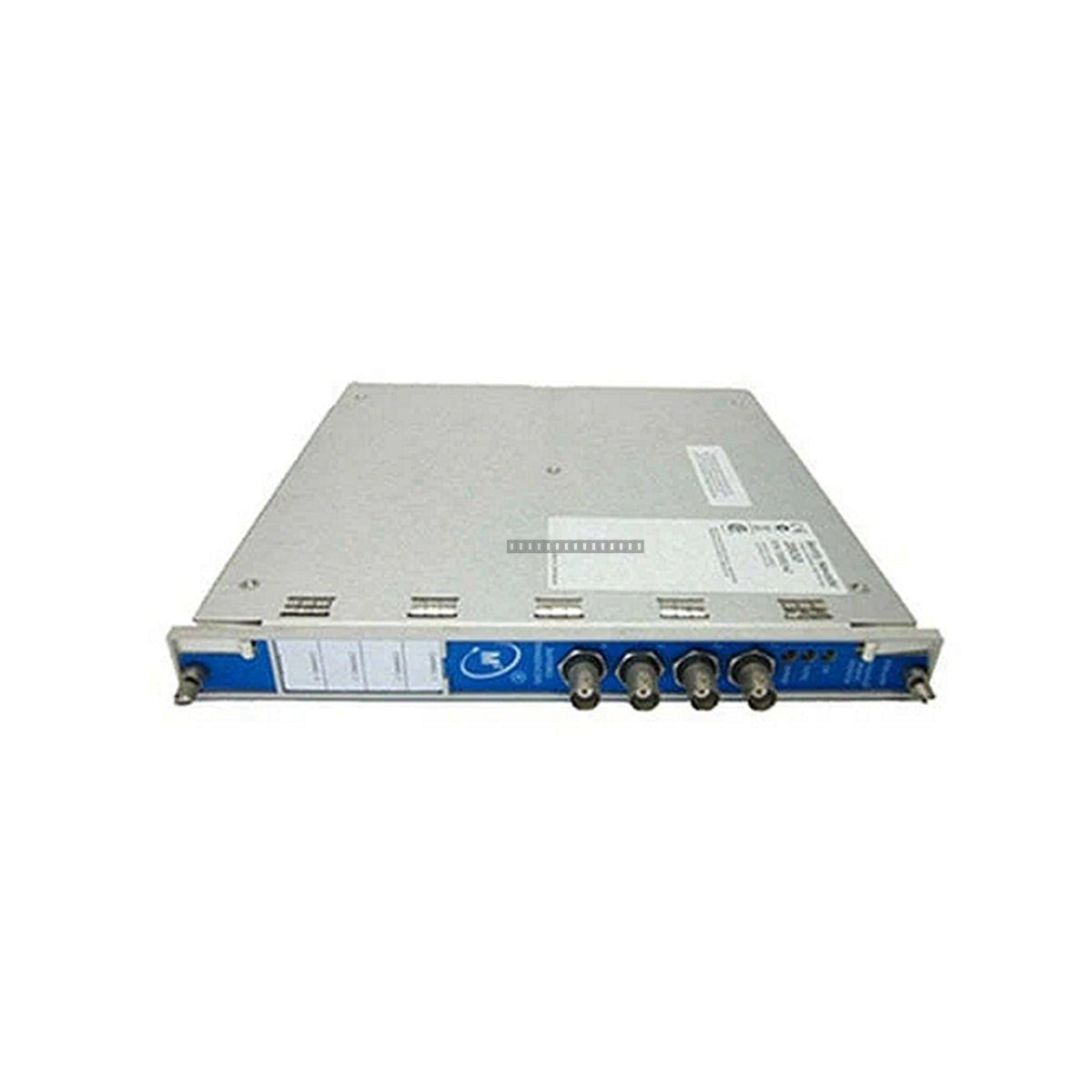

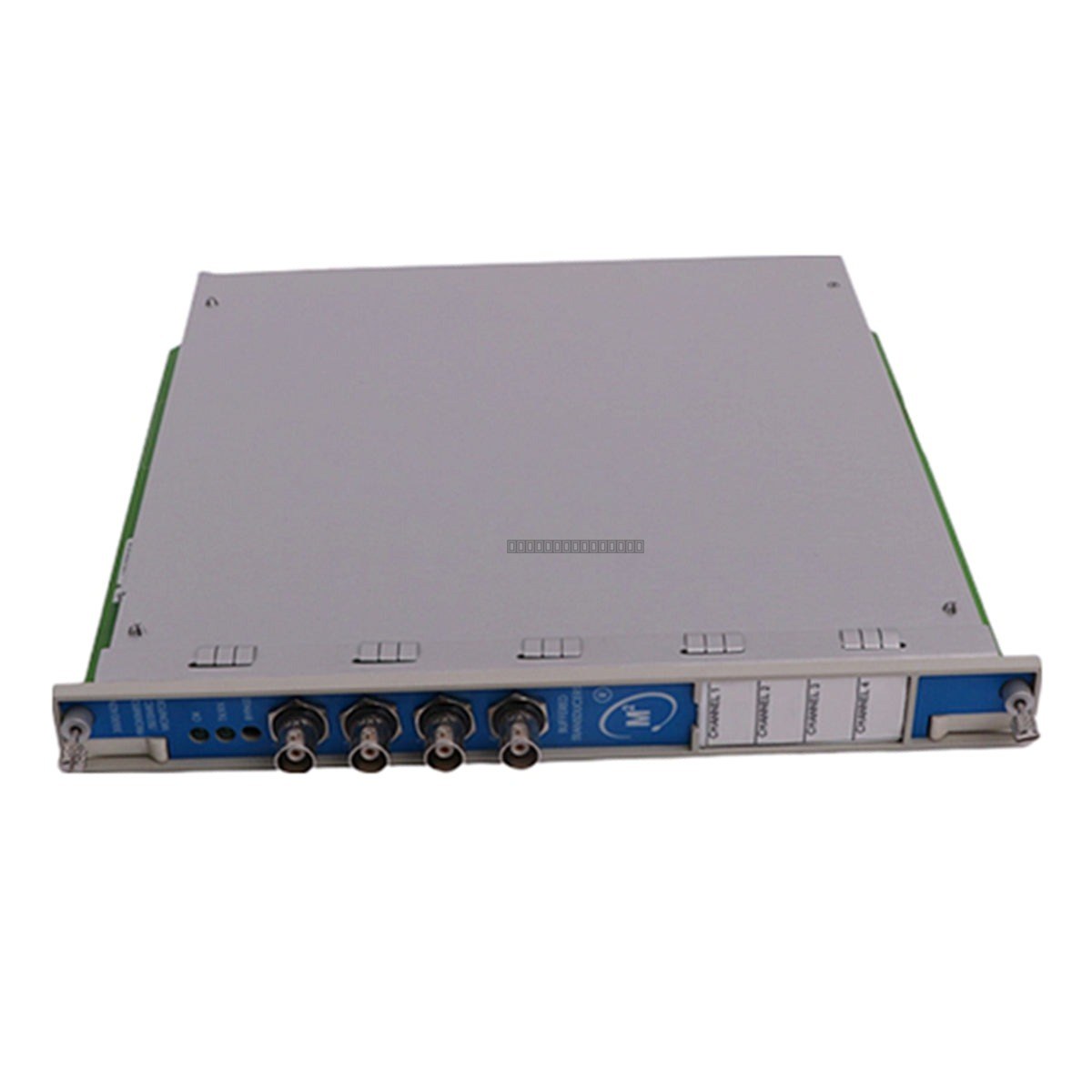

Bently Nevada 3500/42M 140734-02 Módulo monitor de proximidad/sísmico

Descripción

El Bently Nevada 3500/42M (Código de Pedido 140734-02) es un módulo monitor de cuatro canales diseñado para la protección crítica de maquinaria. Sirve como componente central del sistema de monitoreo basado en rack 3500, aceptando entradas tanto de transductores de proximidad como sísmicos. El módulo acondiciona estas señales para proporcionar mediciones esenciales de vibración y posición, que luego se comparan con puntos de ajuste de Alerta y Peligro programables por el usuario para garantizar un funcionamiento seguro de la máquina.

Características

• Capacidad de monitoreo de cuatro canales para configuraciones de rack de alta densidad.
• Compatible con una amplia gama de transductores de proximidad y sísmicos.
• Proporciona protección continua de la maquinaria a través del procesamiento de señales en tiempo real.
• Puntos de ajuste de Alerta y Peligro configurables para cada canal.
• Incluye salidas de transductor amortiguadas para análisis y diagnóstico de señales externas.
• Admite la integración con módulos de relé del sistema 3500 para el disparo automático de la maquinaria.

Aplicaciones

• Petróleo y Gas: Monitoreo de grandes compresores centrífugos y alternativos, turbinas expansoras y conjuntos de bombas en refinerías e instalaciones de GNL.
• Generación de Energía: Monitoreo de vibraciones para turbinas de vapor, turbinas de gas, generadores y bombas de alimentación de calderas.
• Petroquímica: Protección para mezcladores, extrusoras y grandes ventiladores industriales.
• Industria Pesada: Monitoreo de activos críticos como grandes molinos de bolas, sopladores de alto horno y laminadores.

Especificaciones Técnicas

Pautas de Instalación

• Integración del Sistema: Este módulo está diseñado para su instalación en un rack estándar Bently Nevada 3500. Asegúrese de que el rack esté apagado antes de insertar o quitar el módulo para evitar daños eléctricos.
• Manipulación: Utilice protección ESD (Descarga Electrostática) adecuada al manipular el módulo para evitar daños a los componentes internos sensibles.
• Cableado: Utilice cableado blindado para todas las entradas del transductor para minimizar la interferencia EMI/RFI. Asegure una conexión a tierra adecuada de los blindajes de los cables en el punto de entrada del rack.
• Configuración: Utilice el Software de Configuración del Rack 3500 para configurar los parámetros del canal, los puntos de ajuste de alarma y los retardos de tiempo (1 a 60 segundos) antes de la operación completa del sistema.
• Refrigeración: Asegúrese de que el rack 3500 tenga una ventilación adecuada para mantener las temperaturas de funcionamiento dentro del rango especificado para el sistema.

Preguntas Frecuentes

¿Qué es el 3500/42M?

El Monitor Sísmico de Proximidad Bently Nevada 3500/42M es un módulo de 4 canales diseñado para la protección de maquinaria, que acepta entradas de transductores de proximidad y sísmicos para monitorear vibración, posición y aceleración.

¿Qué monitorea el 3500/42M?

Monitorea parámetros de maquinaria como vibración radial, REBAM (Monitoreo de Actividad de Rodamientos de Elementos Rodantes), posición de empuje, absoluto de eje, aceleración, velocidad y excentricidad.

¿Se puede utilizar el 3500/42M para aplicaciones SIL 3?

Sí, las versiones de Seguridad Funcional (FS) del 3500/42M se pueden utilizar en una configuración de 2 de 3 (TMR) para funciones de seguridad SIL 3.

¿El 3500/42M proporciona salidas amortiguadas?

Sí, proporciona salidas de transductor amortiguadas para cada canal para permitir el análisis y la resolución de problemas de señales externas.
