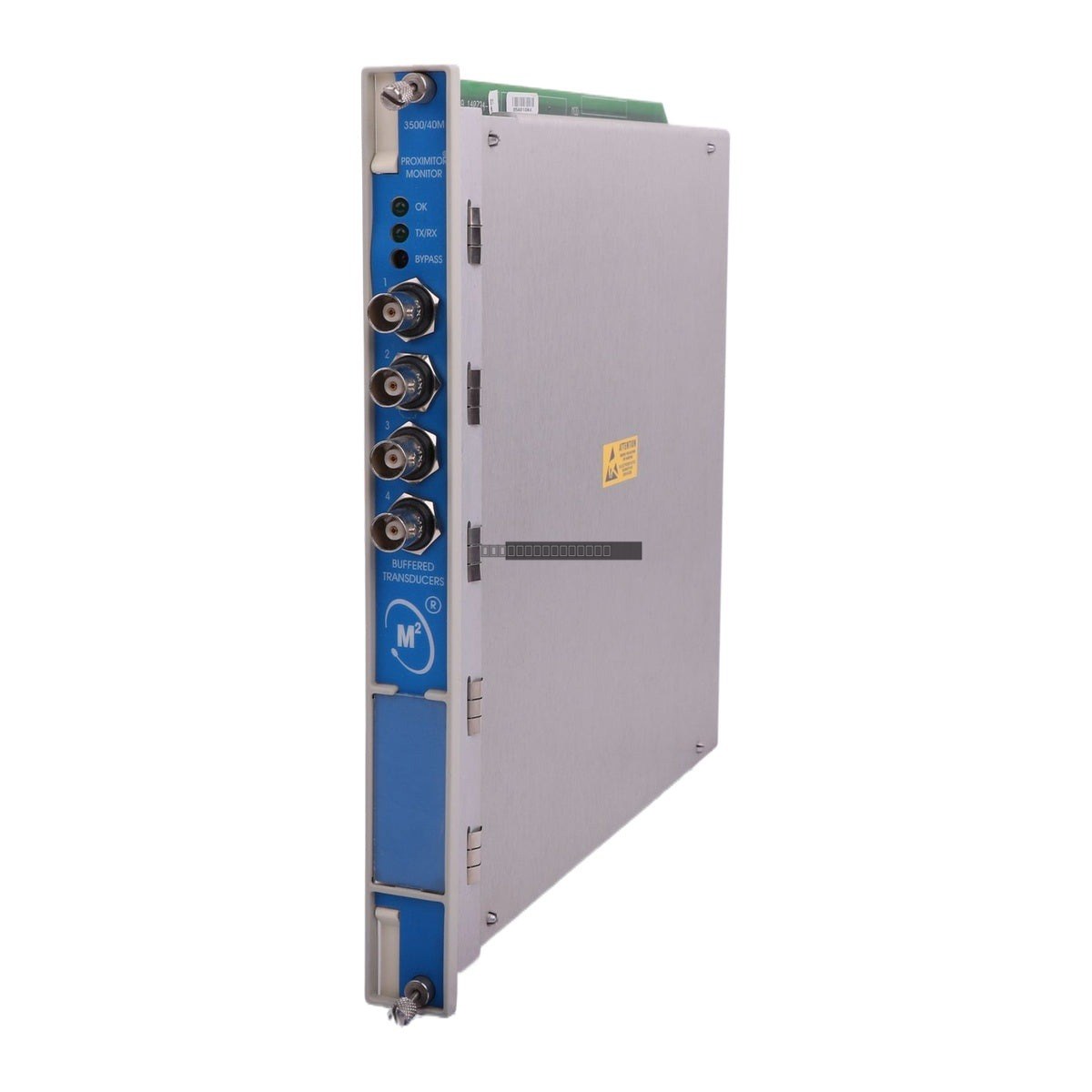

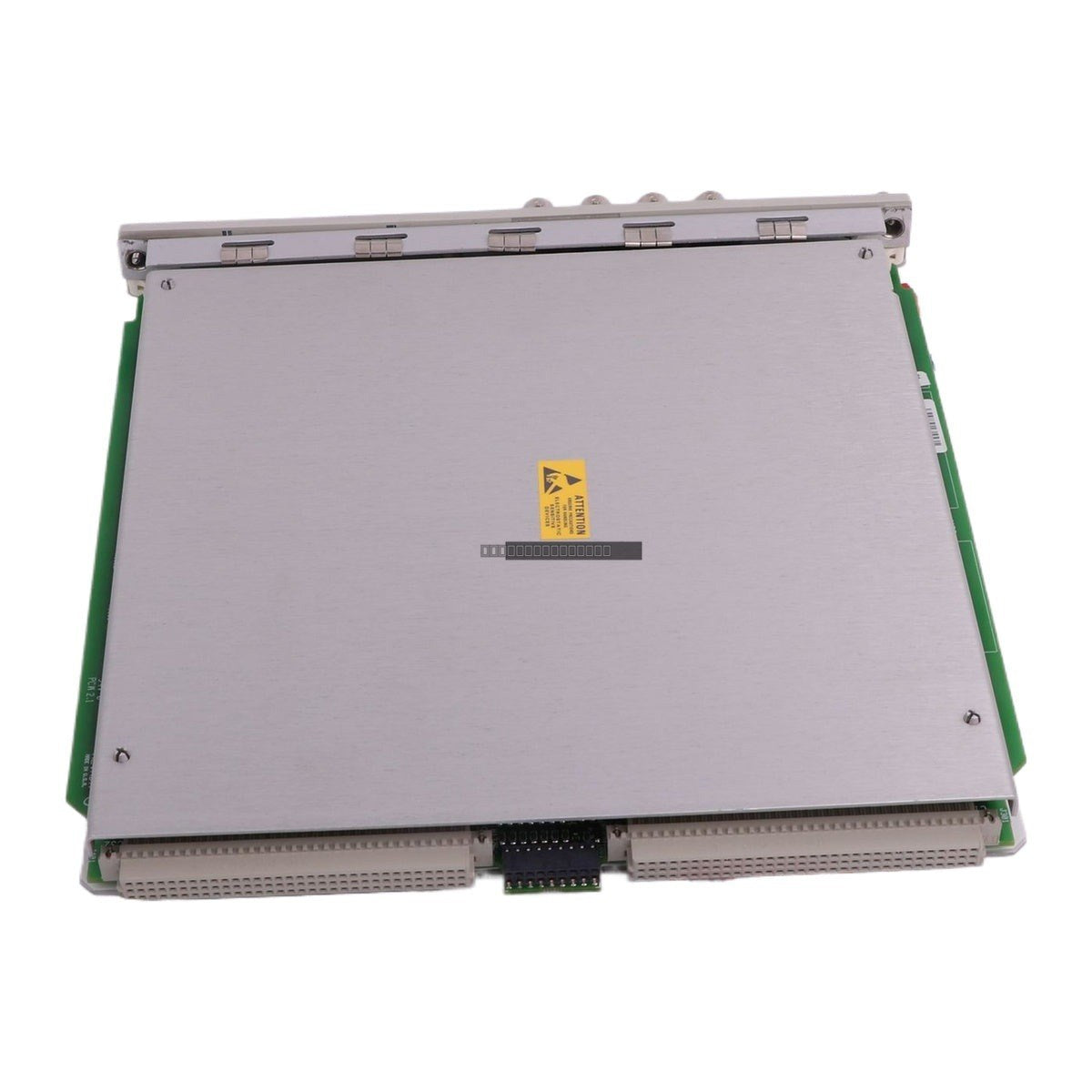

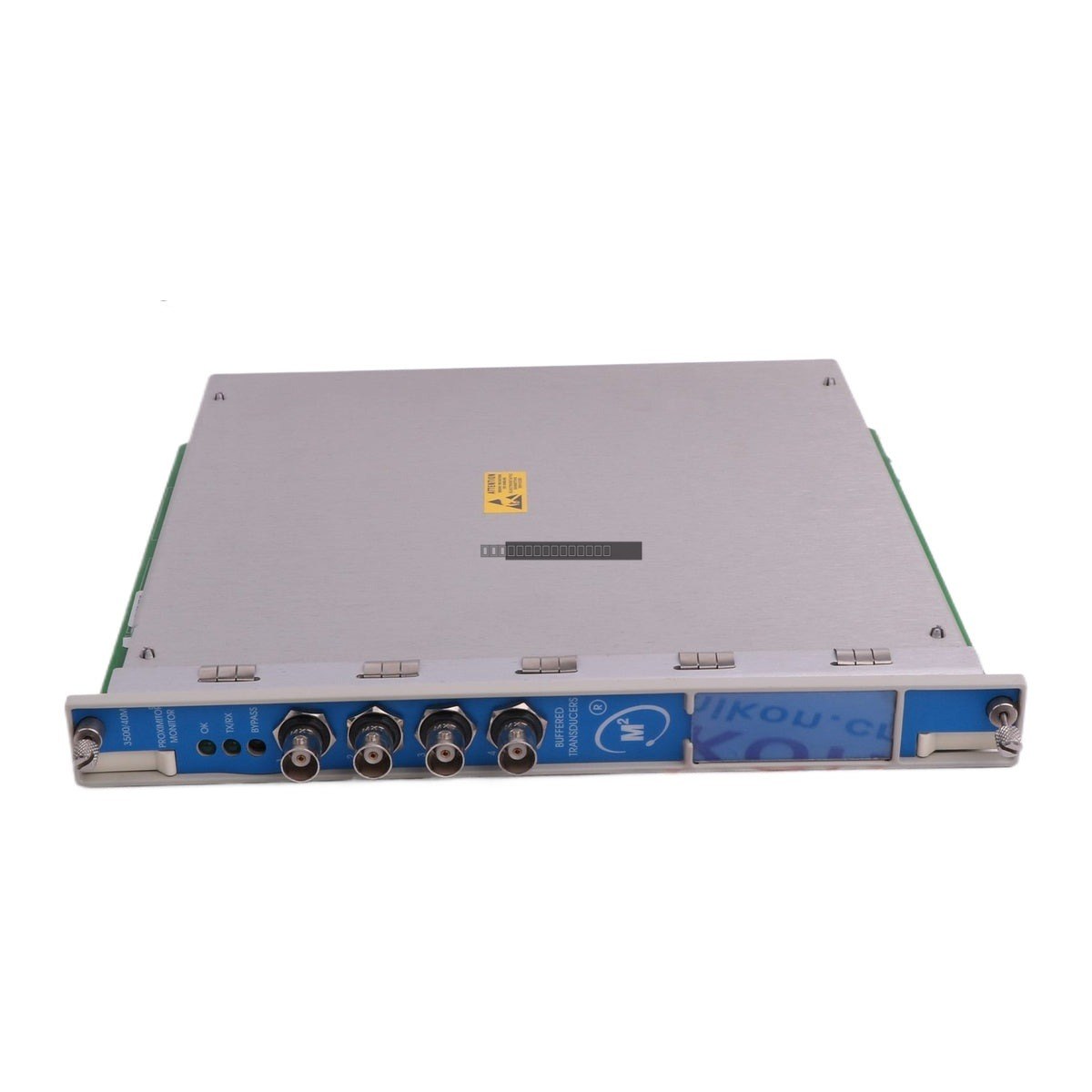

El Bently Nevada 3500/40M 140734-01 es un monitor Proximitor de 4 canales diseñado para el sistema de protección de maquinaria de la serie 3500. Este módulo está diseñado para proporcionar monitoreo y protección continuos para maquinaria rotativa mediante el procesamiento de señales de transductores de proximidad. Esta configuración específica presenta barreras internas y terminaciones internas para agilizar la instalación y garantizar la compatibilidad con los requisitos de áreas peligrosas.
Características
Capacidad de monitoreo de 4 canales para señales de transductores de proximidad.
Barreras internas y terminaciones internas integradas.
Certificación CSA/NRTL/C Clase 1, División 2 para ubicaciones peligrosas.
Proporciona protección esencial para la maquinaria, incluido el monitoreo de vibración y posición.
Consumo de energía típico de 7,7 vatios.
Especificaciones técnicas
Modelo de producto
3500/40M 140734-01
Temperatura de funcionamiento
-30 °C a +65 °C (-22 °F a +150 °F)
Temperatura de almacenamiento
-40 °C a +85 °C (-40 °F a +185 °F)
Consumo de energía
7,7 vatios (típico)
Fuente de alimentación del transductor
-24 Vdc
Impedancia de E/S estándar
10 kOhm
Impedancia de salida
550 Ohm
Filtro directo
-3 dB a 1,2 Hz
Filtro de separación
-3 dB a 0,41 Hz
Precisión (Smax)
±5% máximo
Pautas de instalación
Asegúrese de que la alimentación del rack 3500 esté desconectada antes de insertar o extraer el módulo monitor.
Manipule el módulo utilizando las precauciones ESD (descarga electrostática) adecuadas para evitar daños en los circuitos internos.
Asegúrese de que el módulo esté completamente asentado en la ranura del rack y que los tornillos del panel frontal estén apretados para mantener una conexión a tierra adecuada y estabilidad mecánica.
Verifique que todo el cableado de campo esté enrutado de acuerdo con el manual de instalación del sistema 3500, manteniendo los cables de señal separados de fuentes de alto voltaje o alta EMI.
Confirme que las barreras y terminaciones internas coincidan con los requisitos específicos de la instalación en áreas peligrosas.
Preguntas frecuentes
¿Cuál es la función principal del 3500/40M?
El monitor de proximidad 3500/40M se utiliza para medir los parámetros de vibración y posición de los transductores de proximidad, proporcionando funciones críticas de alarma y disparo para la maquinaria rotativa dentro del sistema Bently Nevada 3500.
¿Este modelo incluye barreras internas?
Sí, la configuración 140734-01 incluye barreras internas y terminaciones internas para simplificar el cableado de campo.
¿Cuál es el rango de temperatura de funcionamiento?
El módulo está clasificado para funcionar entre -30 °C y +65 °C.
