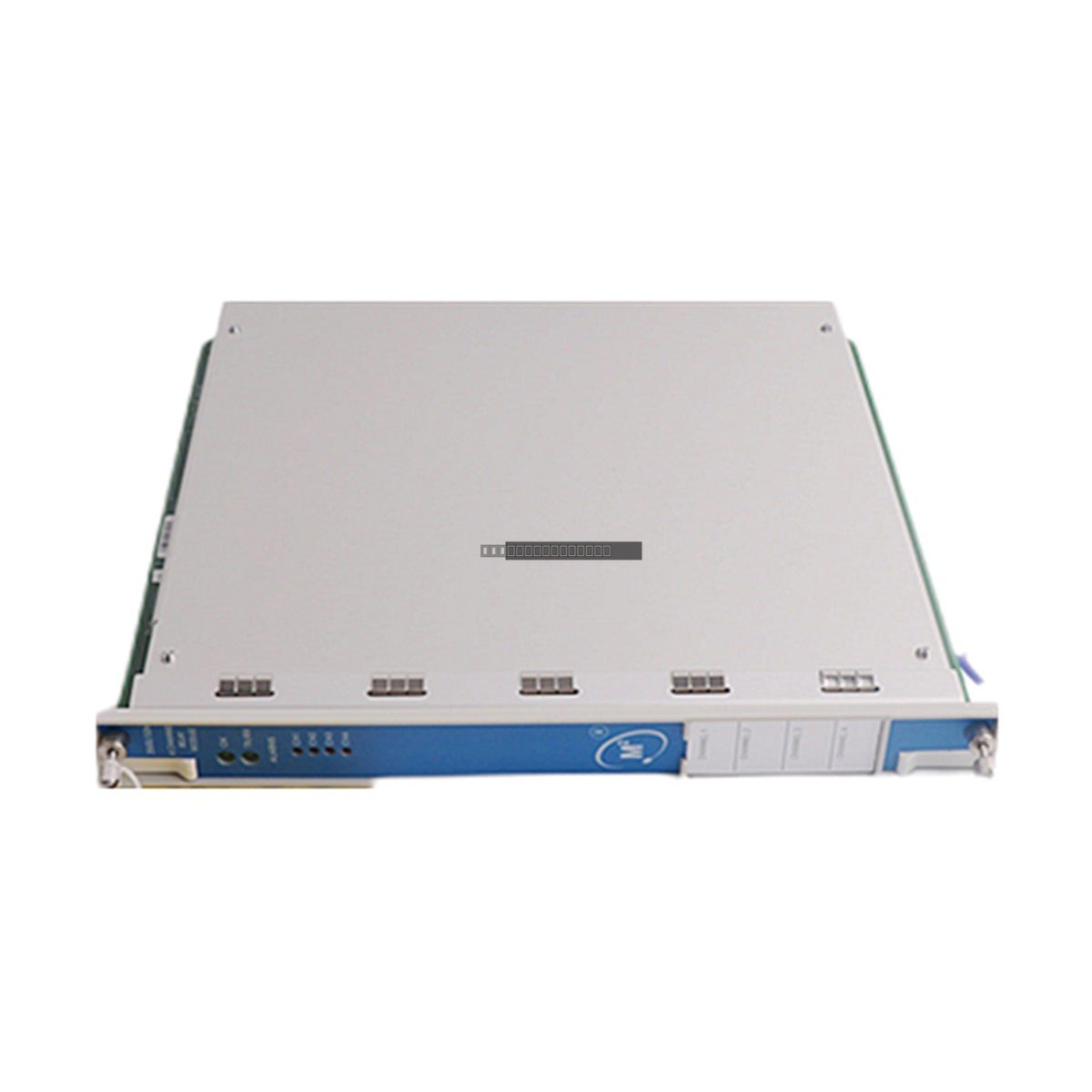

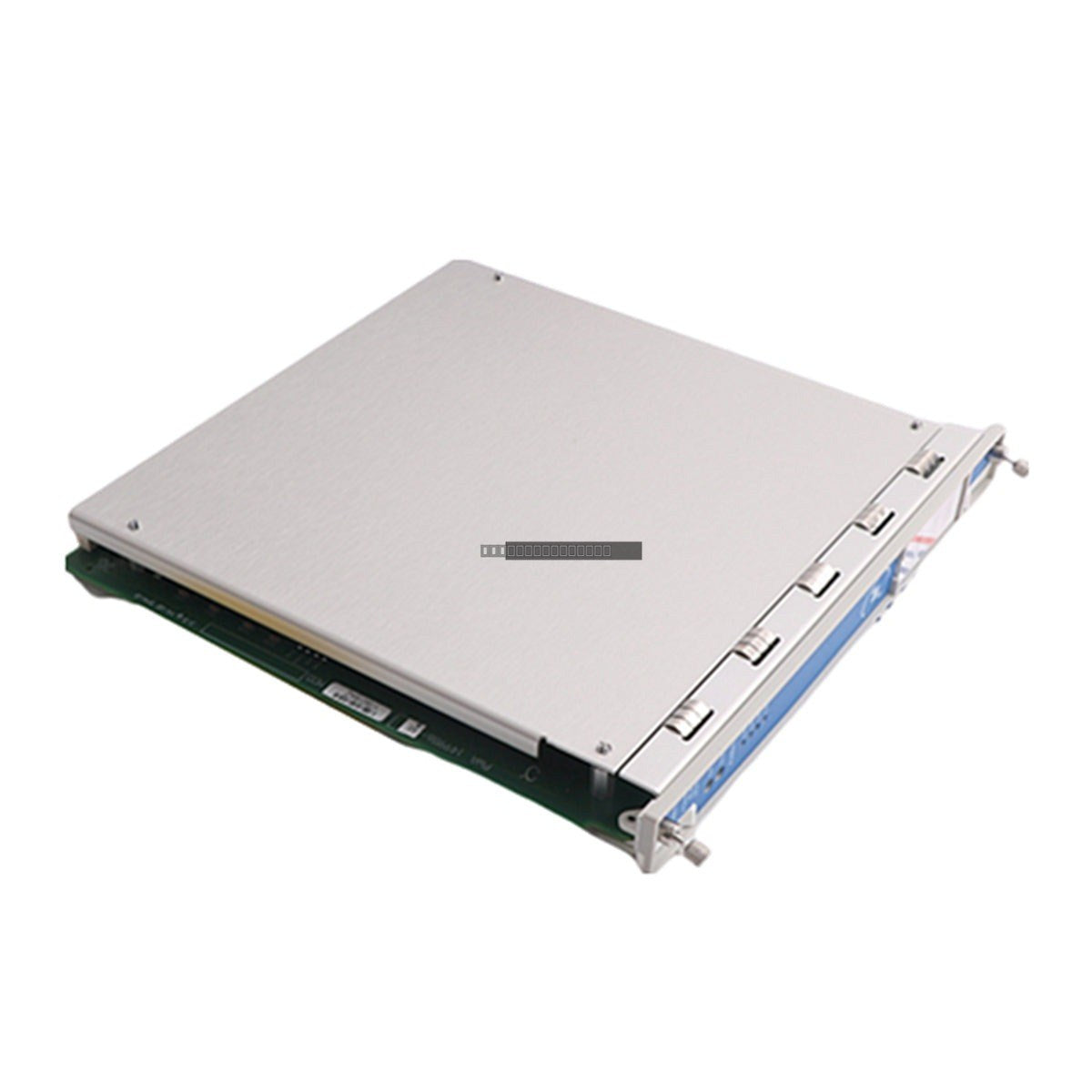

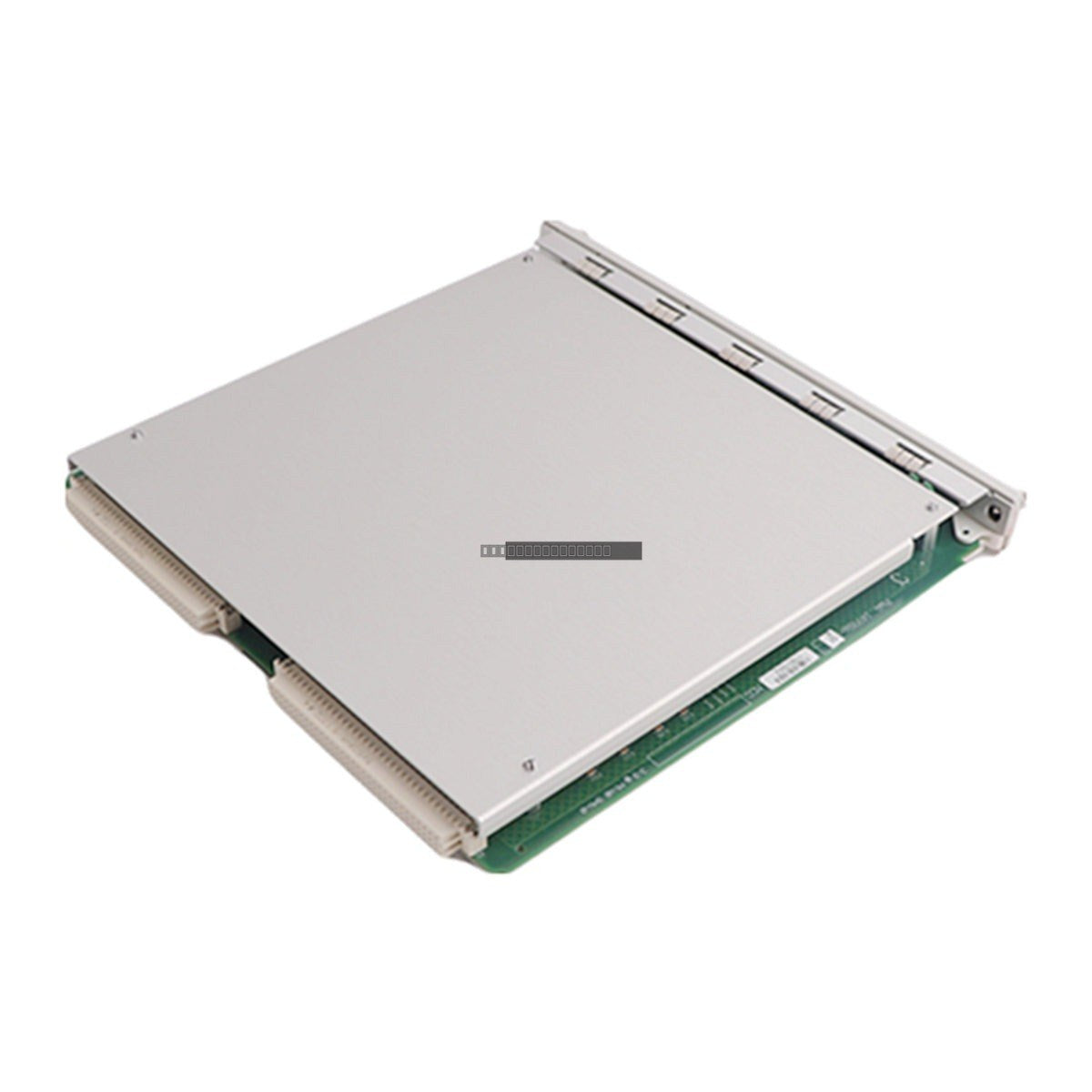

Módulo de relé de 4 canales Bently Nevada 3500/32

Descripción

El módulo de relé Bently Nevada 3500/32 es una tarjeta de rack de altura completa diseñada para el sistema de protección de maquinaria serie 3500. Este módulo proporciona cuatro salidas de relé independientes, lo que permite una lógica crítica de alarma y apagado para la supervisión de turbomaquinaria industrial. Está diseñado para interconectarse con canales de monitoreo basados en rack para proporcionar una actuación confiable y programable para sistemas instrumentados de seguridad.

Características

• Cuatro salidas de relé SPDT (unipolar, doble tiro) independientes.
• Lógica de activación de alarma configurable que admite combinaciones complejas AND/OR basadas en entradas de monitor de todo el rack.
• Programable a través del software de configuración de rack 3500.
• Admite configuraciones de relé redundantes para aplicaciones de disparo de alta integridad.
• Supresión de arco sellada con epoxi clasificada para 250 Vrms para prolongar la vida útil del contacto.
• Indicadores LED integrados para monitoreo de estado (OK, TX/RX y alarma de canal).

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el rack 3500 esté apagado antes de insertar o retirar cualquier módulo para evitar daños eléctricos.
• El módulo consta de una tarjeta frontal principal y un módulo de E/S trasero; asegúrese de que ambos estén bien asentados en el backplane del rack.
• Instale en cualquier ranura a la derecha del Módulo de interfaz de rack (RIM).
• Utilice cableado blindado para las conexiones de salida de relé para minimizar la interferencia EMI/RFI en entornos industriales con alto ruido.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que el módulo opere dentro del rango especificado de -30 °C a +65 °C.
• Siga las precauciones de seguridad contra descargas electrostáticas (ESD) al manipular el módulo para proteger los circuitos internos sensibles.

Preguntas frecuentes

¿Cuál es la función principal del módulo 3500/32?

El 3500/32 es un módulo de salida de relé que actúa sobre las condiciones de alarma y peligro detectadas por otros monitores dentro del rack 3500, lo que permite el apagado automático de la maquinaria o la notificación de alarma.

¿Puedo programar la lógica del relé?

Sí, los canales de relé son totalmente programables utilizando el software de configuración de rack 3500, lo que permite una lógica de activación de alarma personalizada, incluidos esquemas de votación AND/OR.

¿Es este módulo compatible con todos los racks de la serie 3500?

El 3500/32 está diseñado para racks estándar de la serie 3500 y debe instalarse en una ranura a la derecha del módulo de interfaz de rack.
