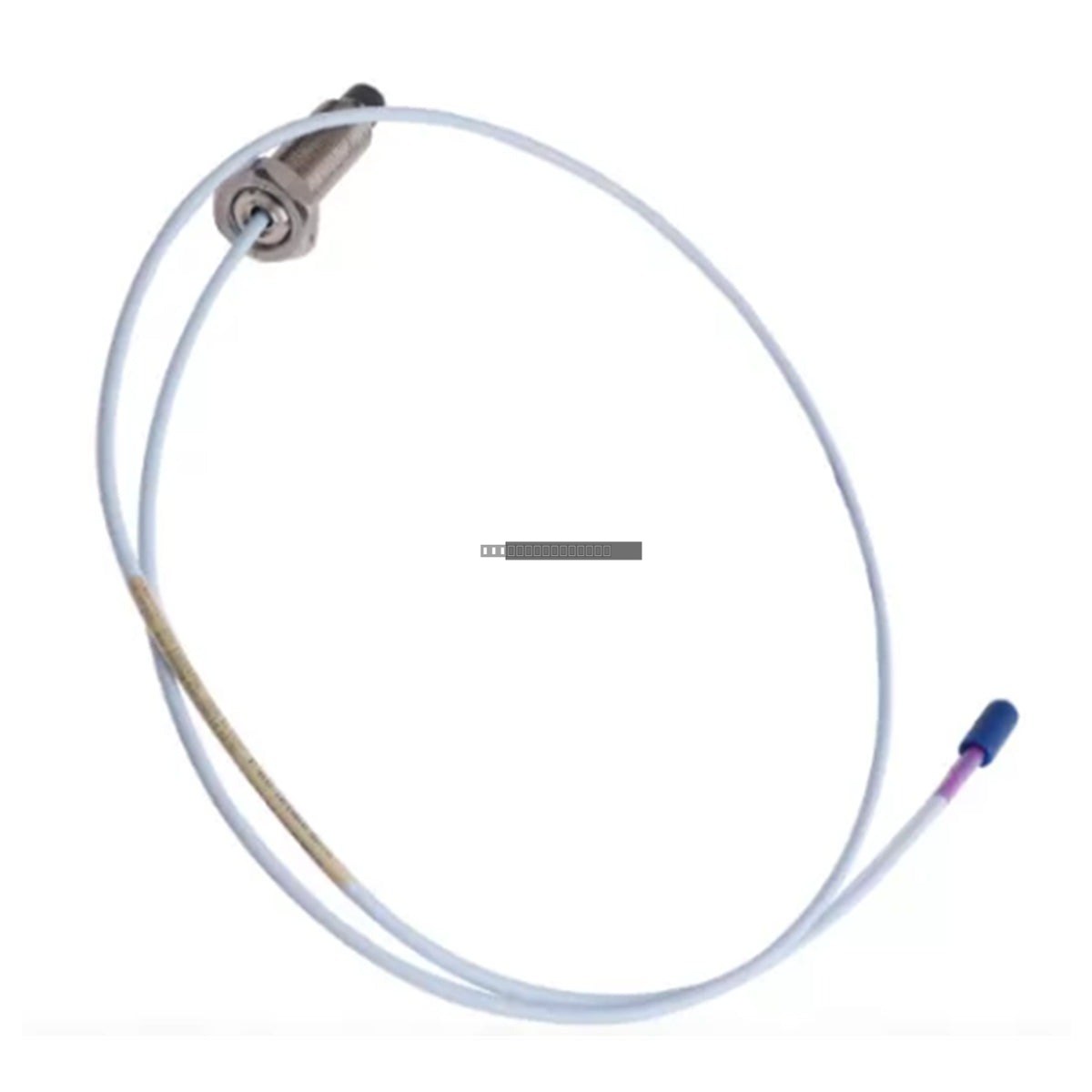

La Bently Nevada 330705-02-18-10-02-00 es una sonda de montaje inverso 3300 XL de 11 mm diseñada para la monitorización de vibraciones de alto rendimiento en maquinaria rotativa industrial. Como parte de la serie 3300 XL, esta sonda proporciona mediciones de desplazamiento precisas y sin contacto, esenciales para monitorizar la posición del eje y la vibración en turbinas, compresores y bombas.
Características
Diámetro de la punta de la sonda de 11 mm para un rango lineal extendido en comparación con las sondas estándar de 8 mm.
Configuración de montaje inverso para requisitos específicos de la carcasa mecánica.
Rosca UNF de 3/8-24 integrada para un montaje seguro en soportes de sonda.
Equipada con un cable de 1.0 metro (3.3 pies) de longitud.
Incorpora un conector coaxial miniatura ClickLoc para una transmisión de señal fiable.
Diseñada para compatibilidad con los sensores Proximitor Bently Nevada 3300 XL.
Especificaciones Técnicas
Número de modelo
330705-02-18-10-02-00
Tipo de sonda
3300 XL 11 mm Montaje inverso
Tamaño de rosca
3/8-24 UNF
Longitud del cable
1.0 metro (3.3 pies)
Tipo de conector
Coaxial miniatura ClickLoc
Aprobación de agencia
No requerida
Directrices de Instalación
Asegúrese de que la sonda esté instalada en un soporte rígido y sin vibraciones para evitar lecturas de señal falsas.
Manipule la punta de la sonda con cuidado; los daños en la superficie de la punta pueden afectar la linealidad y la precisión.
Aleje los cables coaxiales de las líneas eléctricas de alta tensión y las fuentes de interferencia electromagnética (EMI).
Asegúrese de que todas las conexiones estén limpias y completamente asentadas para mantener la integridad de la señal.
Verifique que la holgura de la sonda esté configurada correctamente de acuerdo con los requisitos específicos de monitorización de la máquina durante la instalación.
Preguntas Frecuentes
¿Cuál es la función principal de la sonda 330705?
Esta sonda se utiliza junto con un sensor Proximitor para medir el desplazamiento y la vibración de los ejes giratorios en la maquinaria industrial, proporcionando datos críticos para la monitorización de la condición y los sistemas de protección.
¿Es esta sonda compatible con los sistemas 3300 XL estándar?
Sí, la 330705-02-18-10-02-00 está diseñada para funcionar como parte del sistema de transductores Bently Nevada 3300 XL, asegurando una integración perfecta con la infraestructura de monitorización existente.
