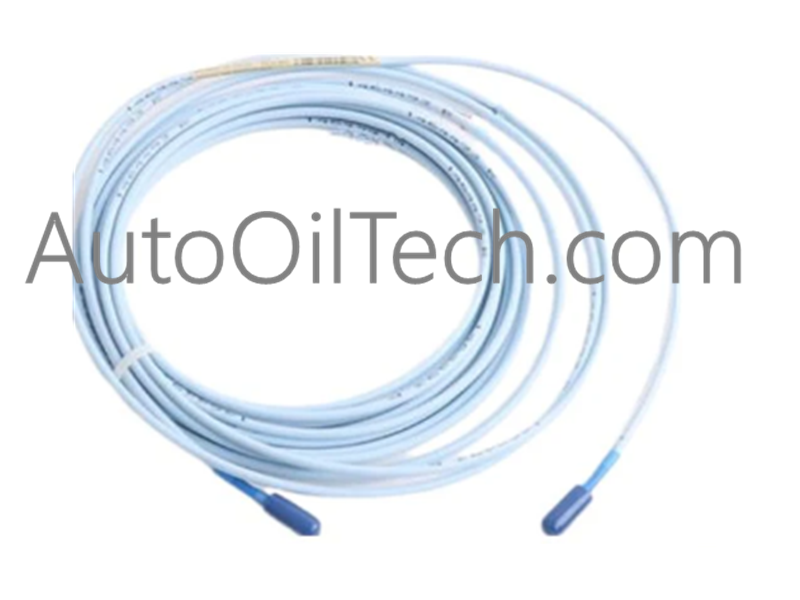

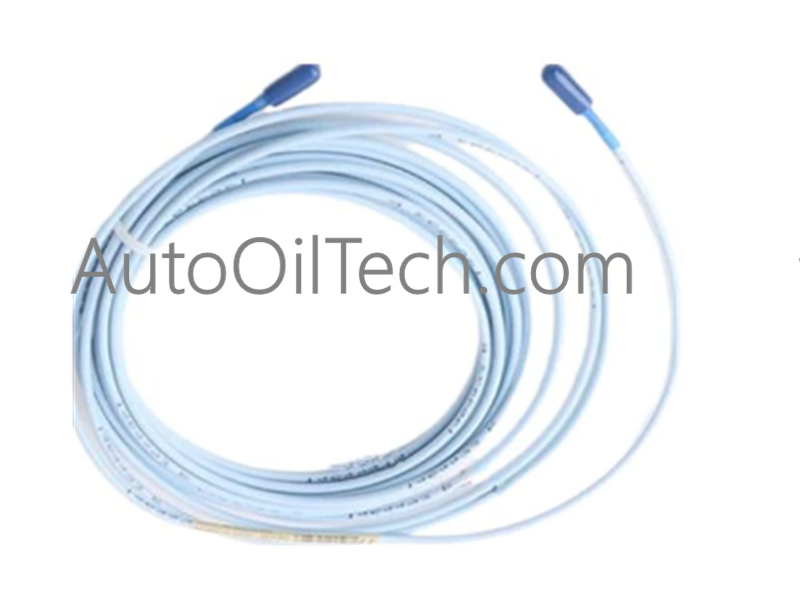

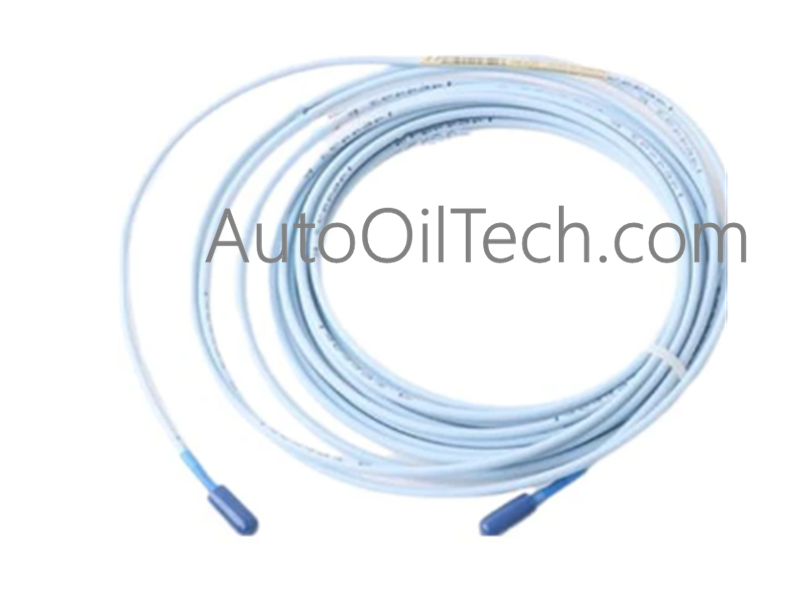

Cable calibrado de precisión Bently Nevada 330130-085-01-00

Descripción del producto

El 330130-085-01-00 es un cable de extensión coaxial calibrado con precisión diseñado para el sistema de transductor de proximidad Bently Nevada 3300 XL de 8 mm. Funcionando como un puente de señal de alta fidelidad, mantiene la capacitancia crítica necesaria para una medición precisa del desplazamiento y la vibración de la maquinaria. Esta variante de 8,5 metros está diseñada específicamente para configuraciones de sistema total de 9 metros, y cuenta con una cubierta aislada de FEP que proporciona una resistencia excepcional a las altas temperaturas y lubricantes corrosivos que se encuentran en los entornos industriales de turbinas y compresores.

Especificaciones técnicas detalladas

• Calibración del sistema: Optimizado para sistemas Proximitor 3300 XL de 8 mm

• Longitud física: 8,5 metros (aprox. 27,9 pies)

• Material de la cubierta: Fluoropolímero de etileno propileno (FEP) - Sin armar

• Temperatura de funcionamiento: -51 °C a +177 °C (-60 °F a +350 °F)

• Construcción del conector: Coaxial en miniatura chapado en oro (macho/hembra)

• Impedancia total del sistema: 75 $\Omega$ nominal

• Radio de curvatura mínimo: 25,4 mm (1,0 pulgada)

• Precisión de la señal: Diseñado para mantener un factor de escala de 200 mV/mil (7,87 V/mm)

Desglose del código modular

La configuración del sufijo para el 330130-085-01-00 define su construcción física y protección ambiental:

• -085 (Opción de longitud): Especifica una longitud de cable de 8,5 metros. Cuando se combina con un cable de sonda de 0,5 m, crea la longitud eléctrica exacta de 9 metros necesaria para la calibración estándar del Proximitor de 9 m.

• -01 (Opción de protector de conector): Este modelo incluye Protectores de conector instalados de fábrica. Son manguitos deslizantes que protegen la unión entre la sonda y el cable de extensión, ofreciendo alivio de tensión mecánica y sellado contra aceite y humedad.

• -00 (Opción de aprobación de agencia): Indica la versión Estándar/Sin aprobaciones. Esta es la opción preferida para aplicaciones industriales de uso general donde no se requieren certificaciones de área peligrosa (como ATEX o IECEx).
