Bently Nevada 330130-045-03-05 3300 XL Cable de extensión estándar

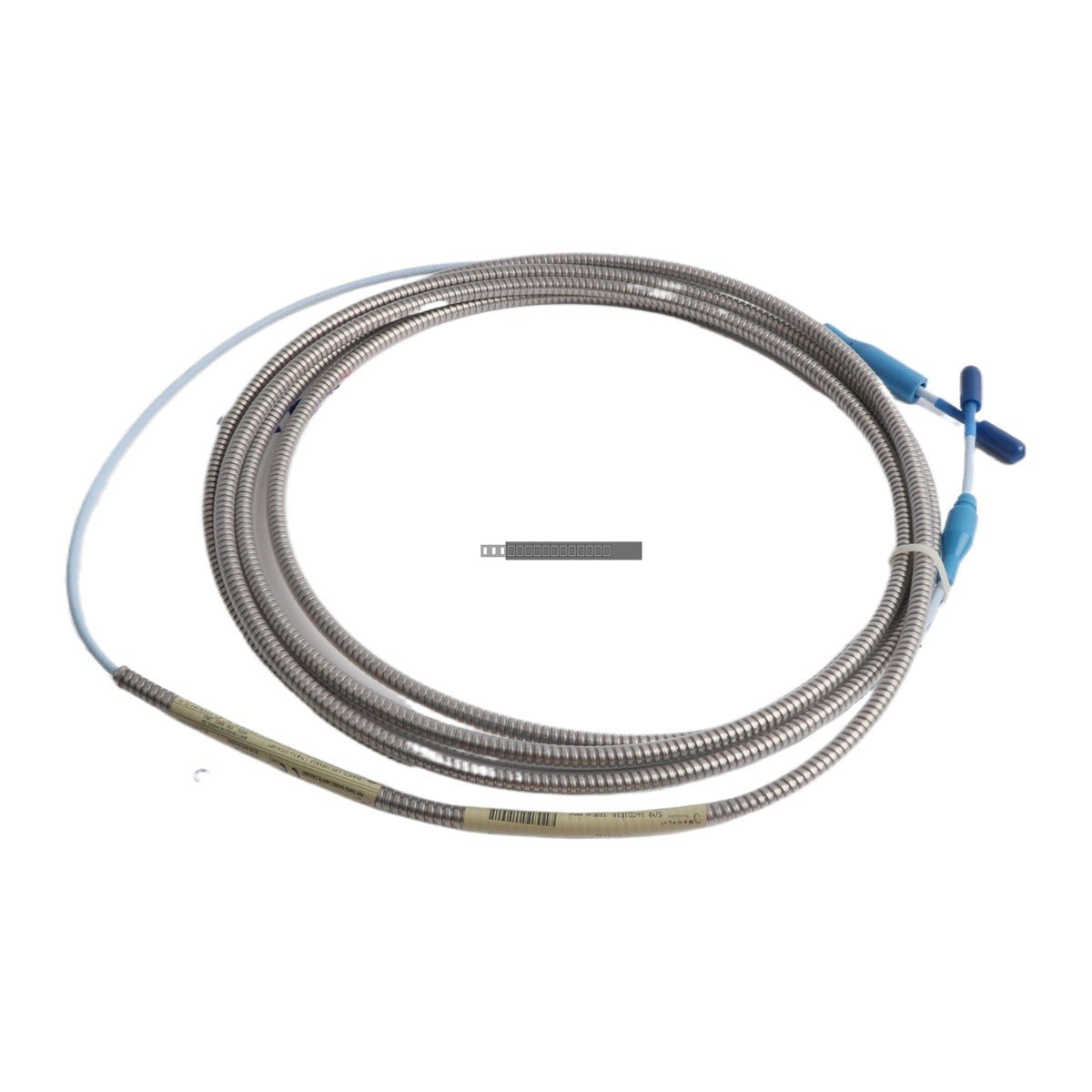

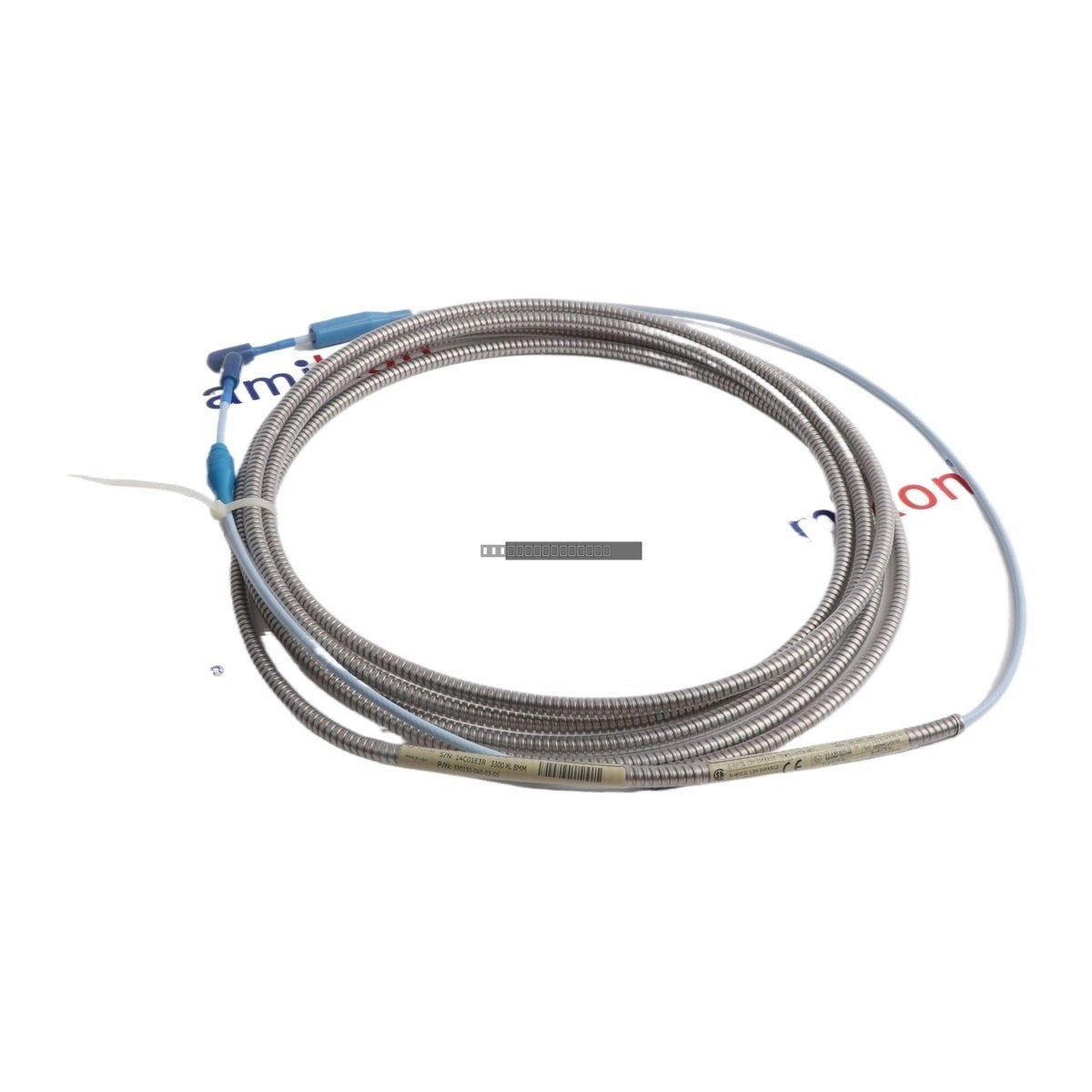

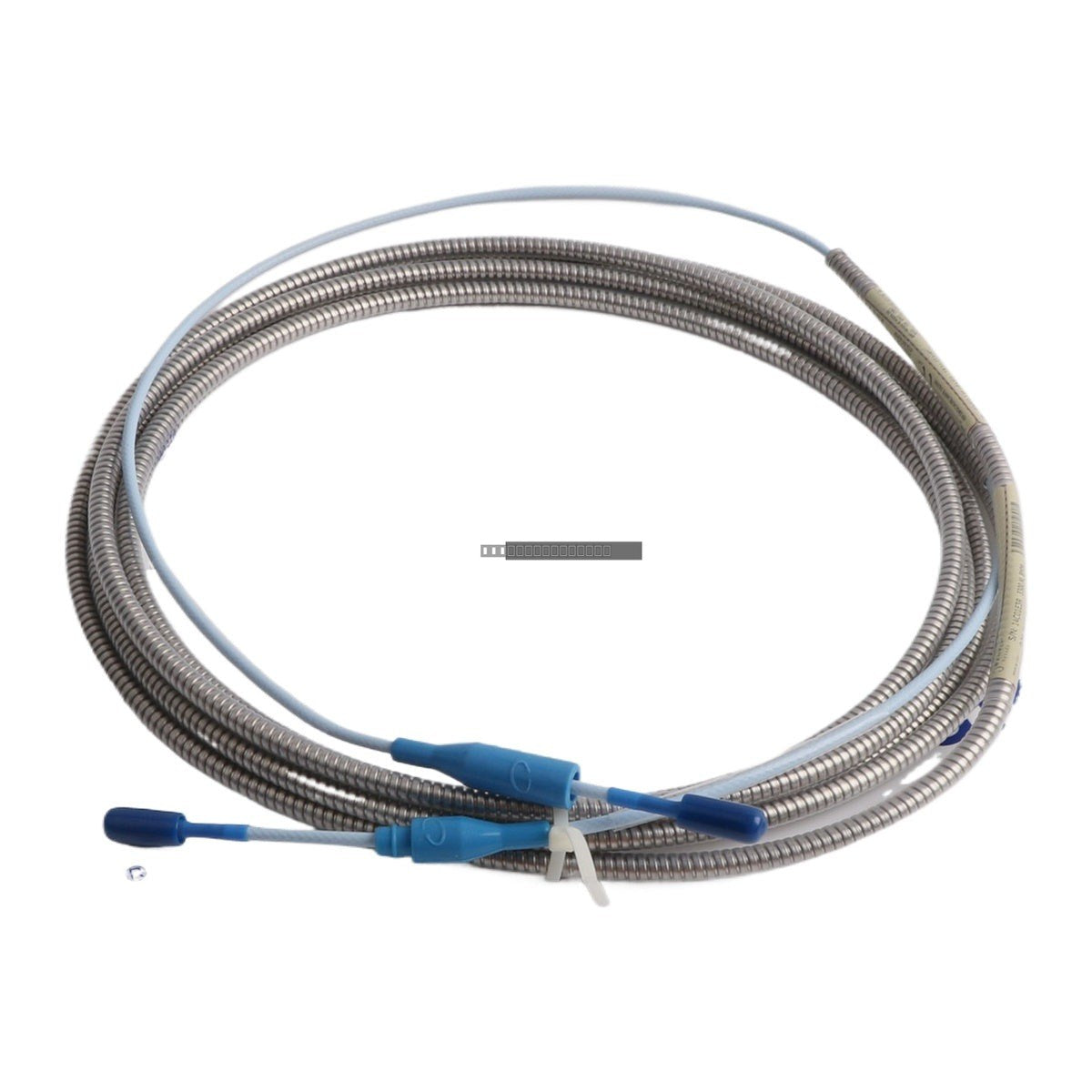

El Bently Nevada 330130-045-03-05 es un cable de extensión estándar de 4.5 metros (14.8 pies) diseñado para el sistema de transductores de proximidad 3300 XL de 8 mm. Este cable sirve como un enlace crítico entre la sonda de proximidad y el sensor Proximitor, facilitando la transmisión precisa de la señal para mediciones de posición estática y vibración dinámica en maquinaria rotativa industrial.

Características

• Longitud del cable de 4.5 metros (14.8 pies) para configuraciones de sistema estándar.
• Diseño de cable FluidLoc con protectores de conector integrados para evitar la entrada de aceite y líquidos.
• Conectores ClickLoc chapados en oro y resistentes a la corrosión para un contacto eléctrico fiable y resistente a las vibraciones.
• El mecanismo de conector autoblocante solo requiere un apriete con los dedos, eliminando la necesidad de herramientas especializadas.
• Diseño patentado CableLoc que proporciona una fuerza de tracción de 330 N (75 lbf) para una mayor durabilidad mecánica.
• Totalmente intercambiable con los componentes de los transductores 3300 XL existentes y los de la serie 3300 de 5 mm y 8 mm.
• Certificado para áreas peligrosas (CSA, ATEX, IECEx).

Aplicaciones

• Monitorización de vibraciones y posición para maquinaria con cojinetes de película fluida.
• Aplicaciones de referencia Keyphasor y medición de velocidad.
• Sector de petróleo y gas: compresores, turbinas y bombas de alta presión.
• Generación de energía: turbinas de vapor, ventiladores de refrigeración y monitorización de cojinetes hidráulicos.
• Programas de mantenimiento predictivo para detectar la degradación estructural y minimizar el tiempo de inactividad no planificado.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la superficie de montaje esté limpia, seca y plana. Para el montaje del acelerómetro, mecanice la superficie a 63 micropulgadas RMS.
• Aplique una ligera grasa de acoplamiento a las superficies de contacto y a los espárragos de montaje para mantener una respuesta de alta frecuencia.
• Utilice un apriete con los dedos para los conectores ClickLoc; el mecanismo de autobloqueo evita el aflojamiento bajo vibración operativa.
• Encamine los cables lejos de fuentes de alta EMI y asegúrese de que se sigan las prácticas adecuadas de blindaje y conexión a tierra.
• Apague siempre el sistema antes de desconectar o conectar los componentes del transductor para evitar transitorios eléctricos.

Preguntas frecuentes

¿Cuál es la función principal del 330130-045-03-05?

Actúa como un enlace de extensión en el sistema de transductores de proximidad 3300 XL, conectando la sonda al sensor Proximitor de acondicionamiento de señal para medir la vibración y la posición del eje.

¿Este cable es compatible con los sistemas más antiguos de la serie 3300?

Sí, los componentes 3300 XL son totalmente intercambiables con los componentes de transductores de 5 mm y 8 mm de la serie 3300 anteriores, lo que permite una integración perfecta en instalaciones heredadas existentes.

¿Este cable cumple con las normas API 670?

Sí, cuando se utiliza como parte de la configuración estándar del sistema de 5 metros (cable de 4.5 m más sonda de 0.5 m), el conjunto cumple con la norma API 670 para sistemas de transductores de proximidad de corrientes de Foucault.

¿Qué protección ofrece la opción -03?

La opción -03 incluye armadura de acero inoxidable para resistencia al aplastamiento y protección contra residuos afilados, junto con protectores de conector integrados para evitar la contaminación por aceite y humedad en los puntos de conexión.
