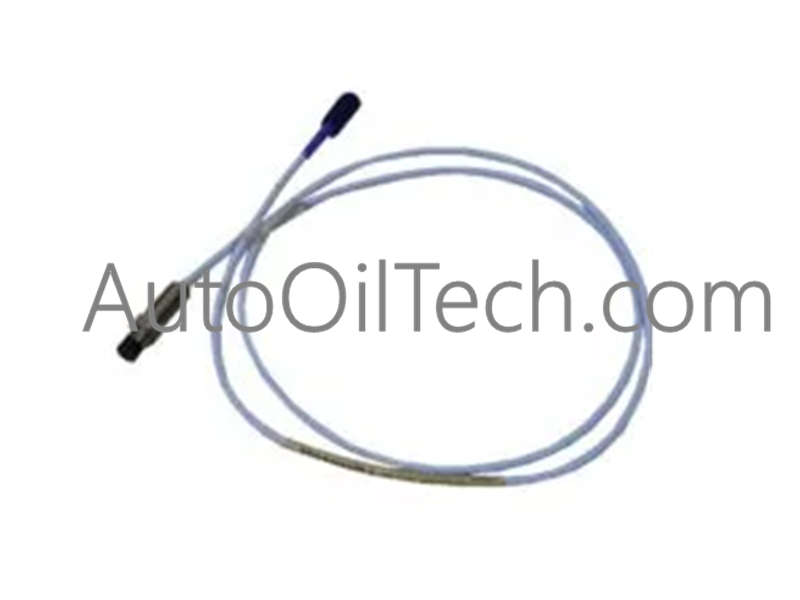

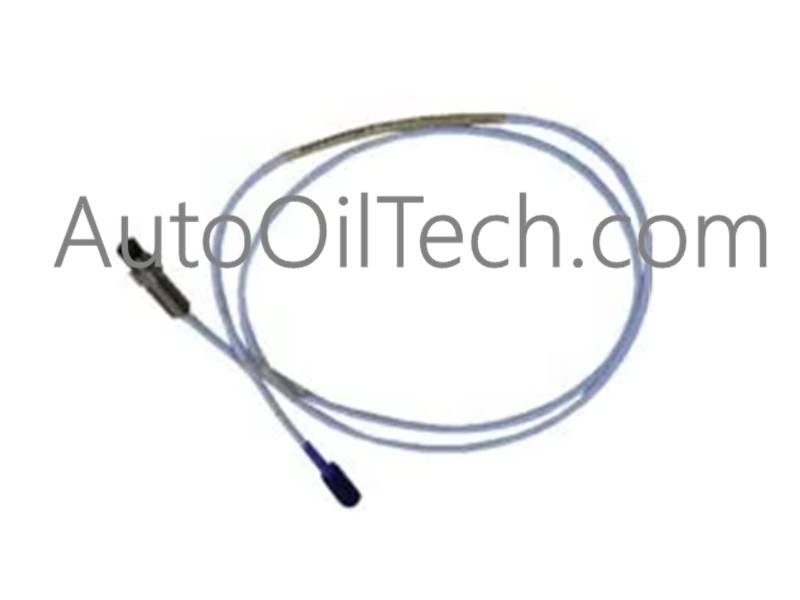

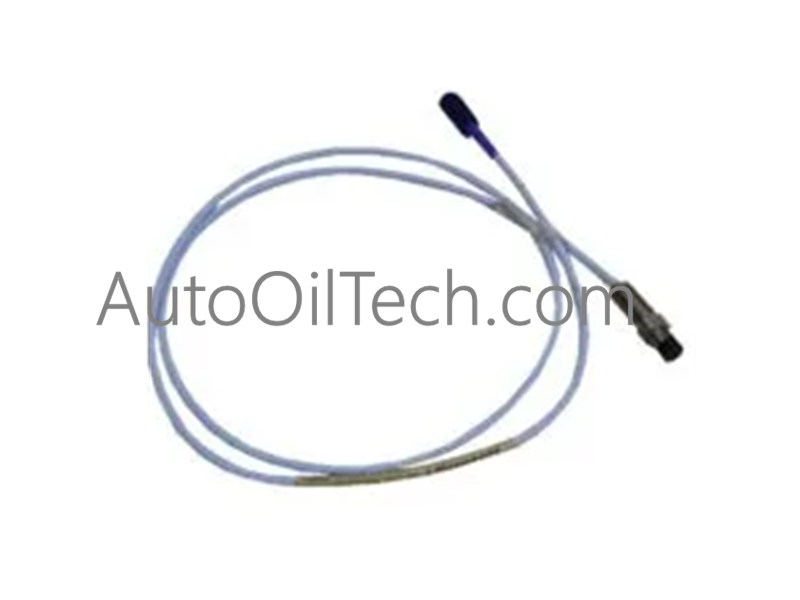

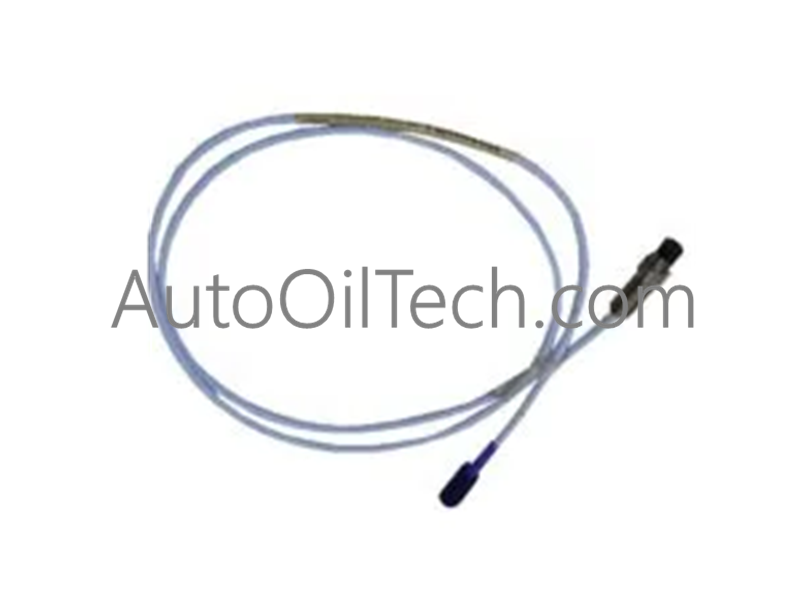

El 330130-045-02-00 es un cable de extensión de alta fidelidad para el sistema de proximidad Bently Nevada 3300 XL de 8 mm. Proporciona un enlace capacitivo de precisión entre la sonda y el sensor Proximitor, utilizando aislamiento de FEP y conectores chapados en oro para garantizar una transmisión de señal lineal y una resistencia superior a las EMI en entornos industriales extremos.
Especificaciones técnicas detalladas
Los siguientes parámetros técnicos definen el sobre de funcionamiento del cable 330130-045-02-00:
Impedancia del sistema: 75 $\Omega$ (optimizado para la serie 3300 XL de 8 mm)
Longitud total: 4.5 metros (aproximadamente 14.8 pies)
Material de aislamiento: Cubierta y dieléctrico de Etileno Propileno Fluorado (FEP)
Configuración del conector: Conectores coaxiales miniatura macho/hembra chapados en oro
Clasificación de temperatura: -51 °C a +177 °C (-60 °F a +350 °F)
Radio de curvatura mínimo: 25.4 mm (1.0 pulgada)
Capacitancia: 69.9 pF por metro (nominal)
Resistencia ambiental: Altamente resistente a lubricantes corrosivos y a la entrada de humedad
Matriz de configuración (desglose del modelo)
Comprender la nomenclatura del 330130-045-02-00 es esencial para la adquisición de repuestos y la compatibilidad del sistema:
Opción de longitud de cable (-045): Este cable de 4.5 m se combina típicamente con una sonda de 0.5 m para crear una longitud total de sistema de 5 metros. También se puede integrar en sistemas de 9 metros dependiendo de la calibración del sensor Proximitor.
Opción de protector de conector (-02): Incluye protectores de conector preinstalados. Estos son esenciales para evitar que las uniones coaxiales se aflojen debido a la vibración de la maquinaria y proporcionan un sello secundario contra contaminantes ambientales.
Opción de aprobación de agencia (-00): Indica una configuración estándar sin certificaciones específicas para áreas peligrosas, adecuada para aplicaciones industriales generales.
