Sonda de proximidad Bently Nevada 330106-05-30-20-02-05

Sondas Bently Nevada 330106-05-30-20-02-05 3300 XL de 8 mm con montaje inverso

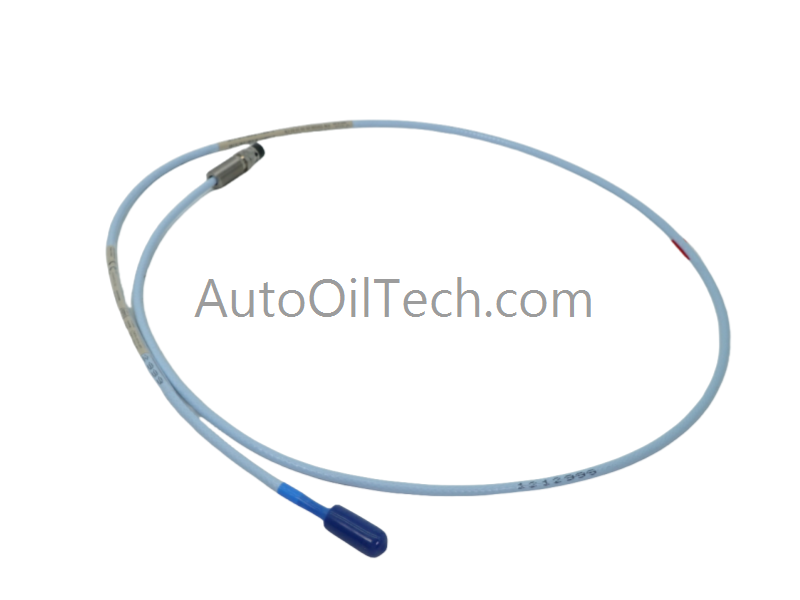

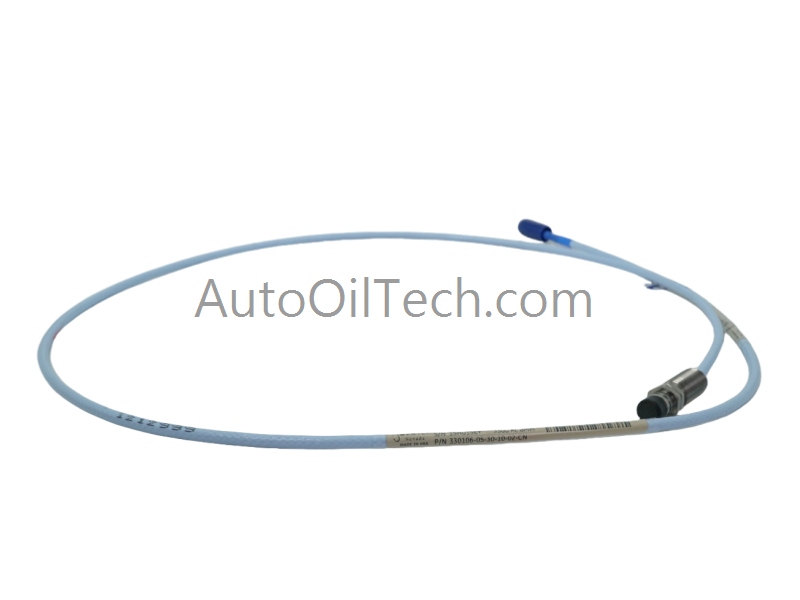

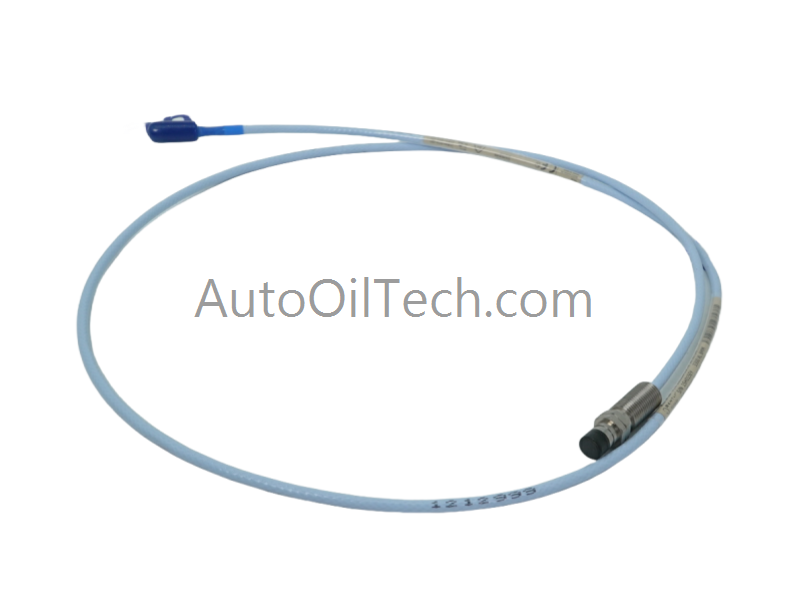

La sonda Bently Nevada 330106-05-30-20-02-05, también catalogada como sonda de montaje inverso 330106, sirve como elemento principal de detección de corrientes parásitas de 8 mm utilizado para realizar mediciones de desplazamiento y dinámica del rotor en plataformas de montaje inverso 3300 XL. La sonda implementa un cable coaxial de 2,0 m con terminación ClickLoc y múltiples aprobaciones bajo el sufijo 05.

Desglose de sufijos y matriz de modelos

• 330106: Sonda de proximidad de 8 mm de montaje inverso
• 05: Variante de montaje inverso
• 30: Configuración sin rosca/caja (la entrada no especifica una segmentación detallada)
• 20: Longitud total del cable = 2,0 m (6,6 pies)
• 02: Conector coaxial ClickLoc en miniatura
• 05: Múltiples aprobaciones de agencias

Especificaciones del hardware

Validación del voltaje de holgura y escalado de corrientes parásitas

Las sondas de montaje inverso 3300 XL mantienen la referencia estándar de voltaje de holgura nominal de -10 VCC, lo que permite un escalado predecible del desplazamiento en el rango de detección de 8 mm. El cable extendido de 2,0 m introduce una impedancia coaxial adicional, pero la construcción de fábrica adaptada preserva la estabilidad de fase y la precisión de la dinámica del rotor. La punta de PPS y la caja de acero inoxidable mantienen la estabilidad térmica, mientras que la junta tórica de Viton proporciona un sellado de presión diferencial. La terminación ClickLoc garantiza un asiento eléctrico repetible y reduce la diafonía en instalaciones multiproba.

Preguntas frecuentes

P: ¿Se puede reemplazar la sonda de montaje inverso mientras el proximitor permanece energizado? R: El reemplazo debe ocurrir solo con el canal desenergizado para evitar excursiones transitorias de voltaje de holgura.

P: ¿La longitud del cable de 2,0 m requiere recalibración del proximitor? R: No se requiere recalibración; la longitud del cable está adaptada de fábrica para módulos proximitor 3300 XL estándar.

P: ¿Las múltiples aprobaciones bajo el sufijo 05 afectan la instalación? R: Las aprobaciones no alteran el comportamiento eléctrico; los requisitos de instalación siguen siendo idénticos a los de las sondas 3300 XL estándar.

Directrices de instalación en campo

• Mantener las superficies de montaje limpias para garantizar un asiento estable de montaje inverso.
• Terminar el blindaje del cable solo en el extremo del proximitor para evitar la formación de bucles de tierra.
• Evitar dobleces pronunciados que puedan alterar la impedancia coaxial.
• Enrutar el cable lejos de conductores de alta corriente para reducir la interferencia electromagnética.
• Verificar el acoplamiento del conector ClickLoc antes de energizar el canal de monitoreo.
