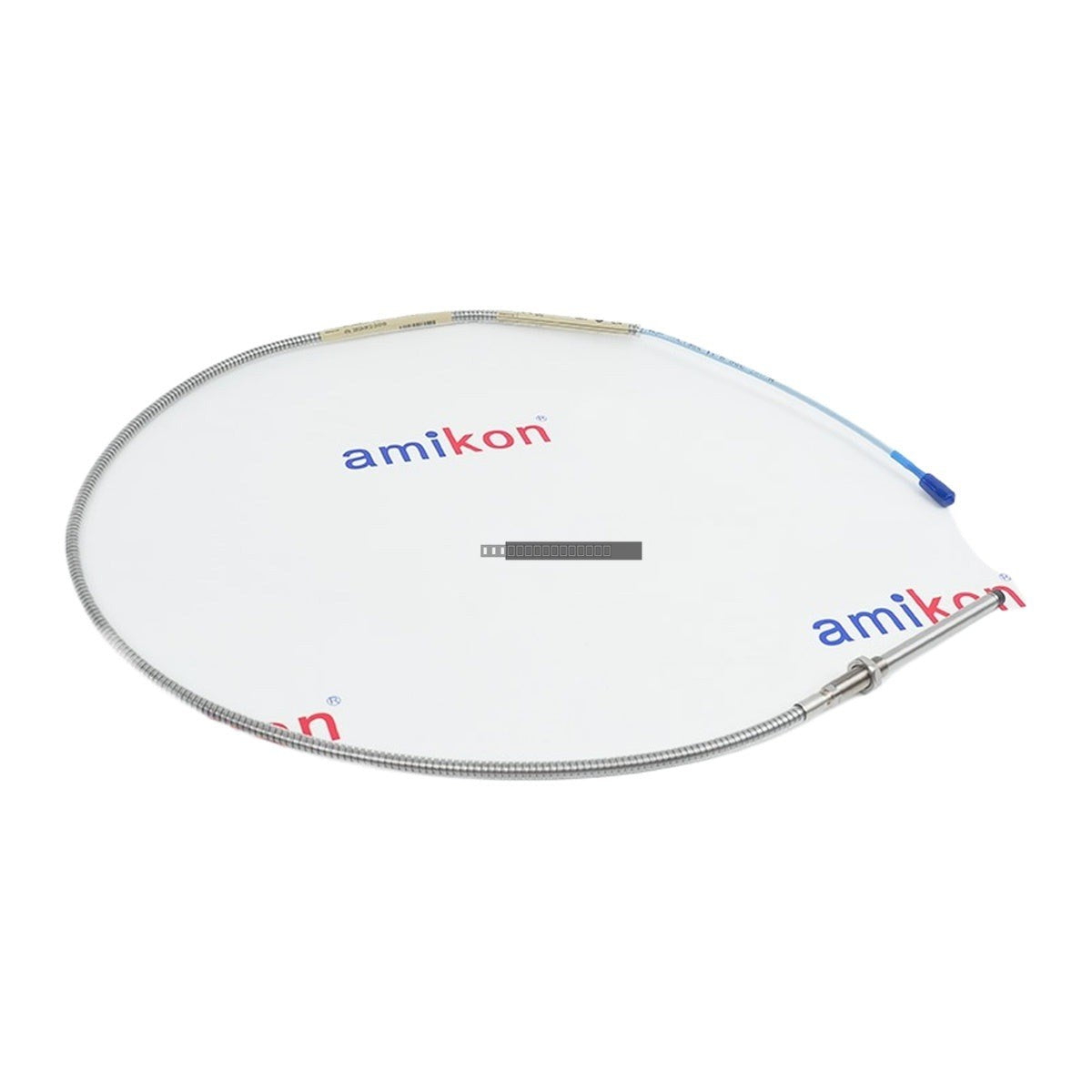

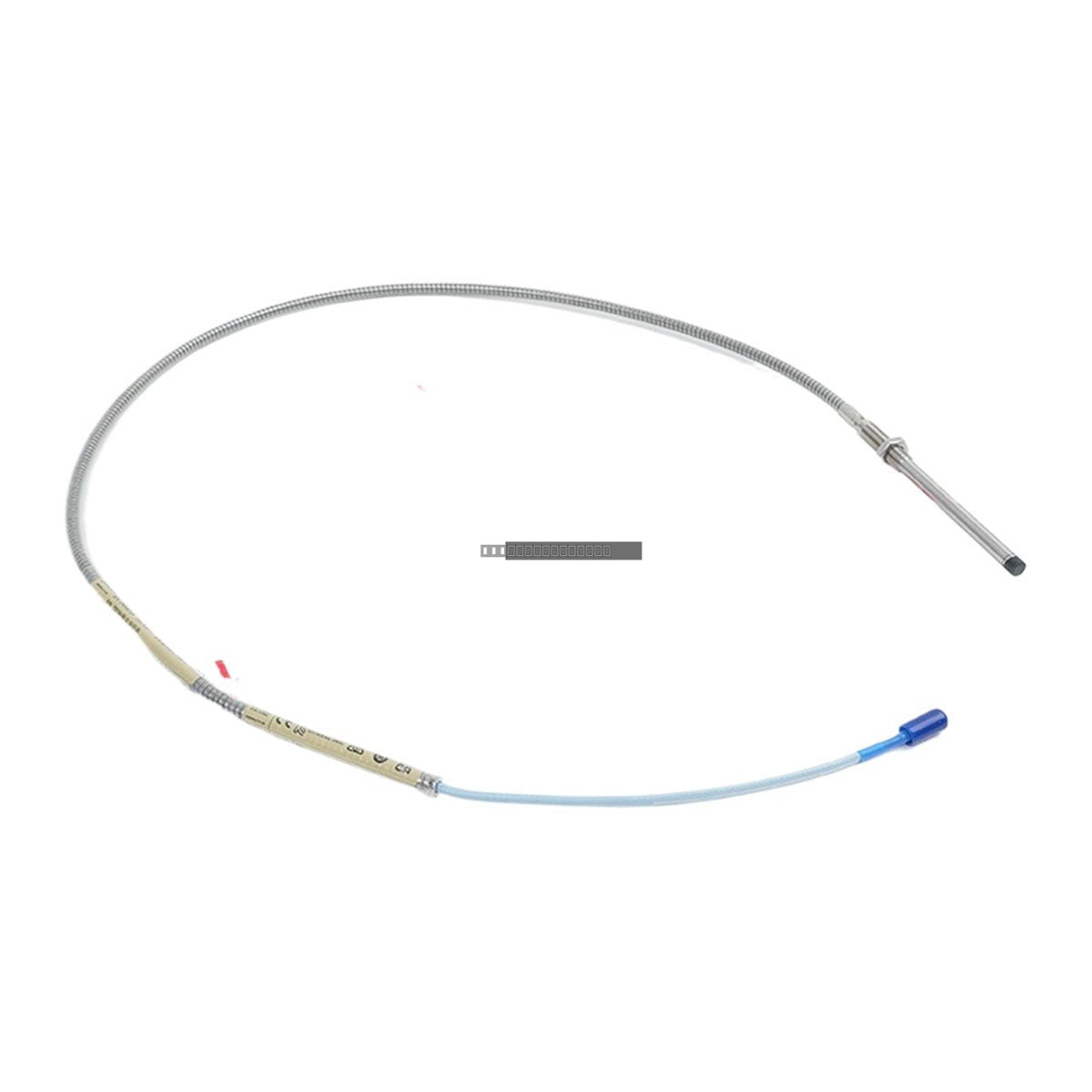

Bently Nevada 330104-08-12-10-02-00 Sonda de proximidad 3300 XL de 8 mm

El Bently Nevada 330104-08-12-10-02-00 es una sonda de proximidad de alto rendimiento 3300 XL de 8 mm, diseñada para sistemas de transductores de corriente de Foucault. Este sistema de transductor proporciona una medición precisa y sin contacto de la vibración y la posición del eje en maquinaria rotativa, como turbinas de vapor, turbinas de gas y compresores centrífugos. La serie 3300 XL está diseñada para ofrecer alta precisión, estabilidad de temperatura y total compatibilidad con los estándares API 670.

Características

• Tecnología avanzada de detección de proximidad por corrientes de Foucault.
• Intercambiabilidad completa de sondas, cables de extensión y sensores Proximitor, eliminando la necesidad de emparejamiento de componentes individuales o calibración en banco.
• Diseño estándar de sonda de 8 mm con rosca M10 x 1.
• Incluye cable blindado para una mayor protección mecánica en entornos industriales hostiles.
• Equipado con un conector coaxial en miniatura ClickLoc.

Aplicaciones

• Monitoreo de vibraciones (dinámico): Detecta la vibración radial y el desequilibrio del eje para activar alarmas o disparos automáticos de la máquina, evitando fallas mecánicas.
• Posición de empuje/axial (estático): Monitorea el movimiento axial del eje para detectar el desgaste o la falla de los cojinetes.
• Sectores industriales: Ampliamente utilizado en la generación de energía (turbinas), petróleo y gas (compresores/bombas), petroquímica (ventiladores/agitadores) e industria pesada (sopladores/papeleras).

Especificaciones técnicas

Pautas de instalación

• Manipulación: Las sondas de proximidad son componentes electrónicos sensibles. Manipúlelas con cuidado para evitar daños en la punta de la sonda o en los pines del conector.
• Montaje: Asegúrese de que la sonda esté montada en un soporte rígido para evitar la resonancia mecánica. Mantenga la distancia de separación especificada del eje objetivo según la calibración del sistema.
• Cableado: Utilice únicamente cables de extensión Bently Nevada compatibles. Asegúrese de que todas las conexiones estén limpias y completamente asentadas (los conectores ClickLoc deben estar bloqueados).
• Conexión a tierra: Siga las prácticas estándar de conexión a tierra industrial para instrumentación a fin de minimizar la interferencia EMI/RFI.
• Alimentación: Desconecte siempre la alimentación del sensor Proximitor antes de conectar o desconectar la sonda para evitar daños eléctricos.

Preguntas frecuentes

¿Cuál es la tensión de separación típica para este sensor?

Cuando se instala correctamente, la salida del sensor Proximitor debe ser de aproximadamente -9 VCC a -11 VCC, operando dentro de un rango lineal de -1 VCC a -17 VCC.

¿Los componentes 3300 XL son intercambiables con sistemas más antiguos?

Sí, los componentes 3300 XL de 8 mm son retrocompatibles tanto eléctrica como físicamente con los componentes de sistemas de transductores 3300 de 5 mm y 8 mm no XL.
