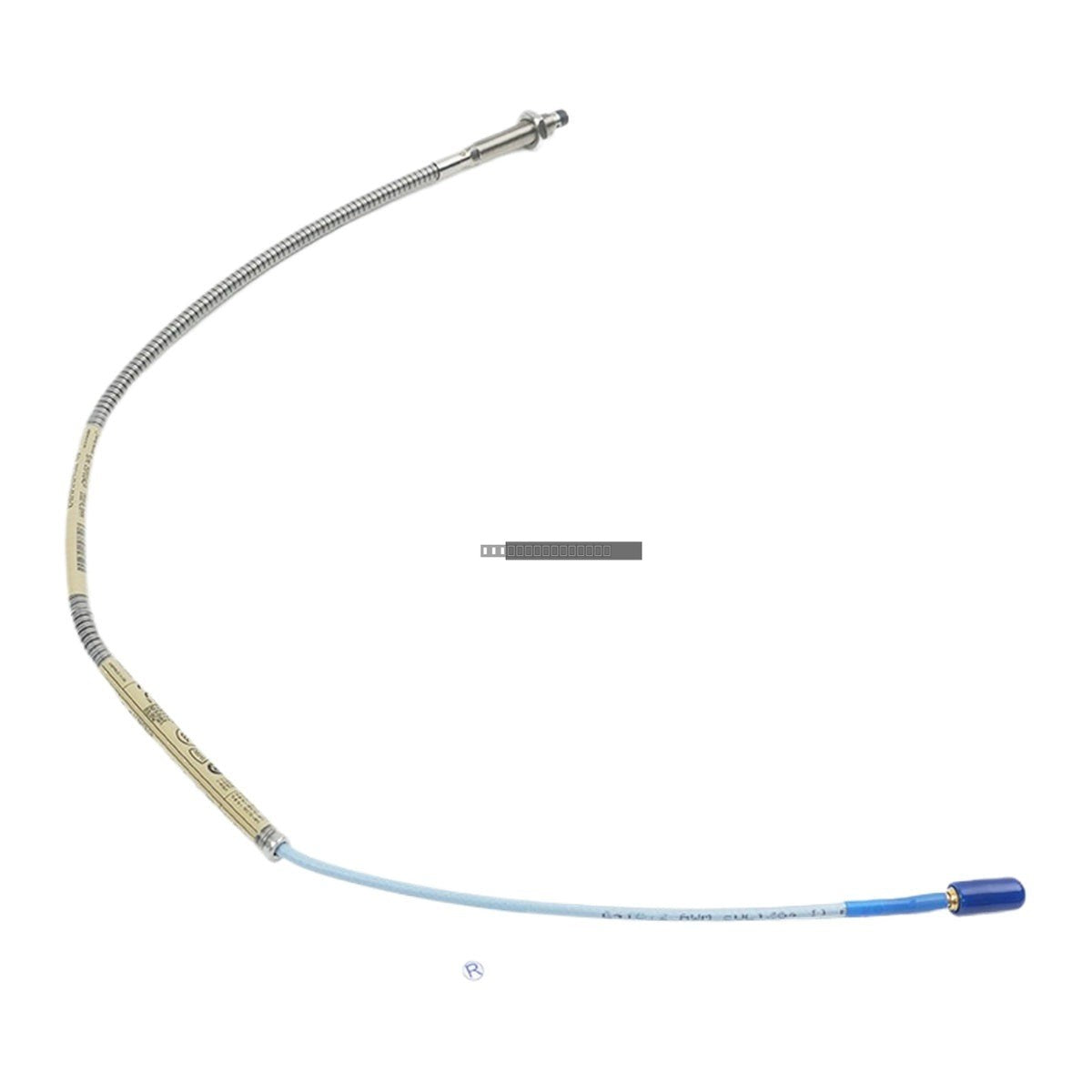

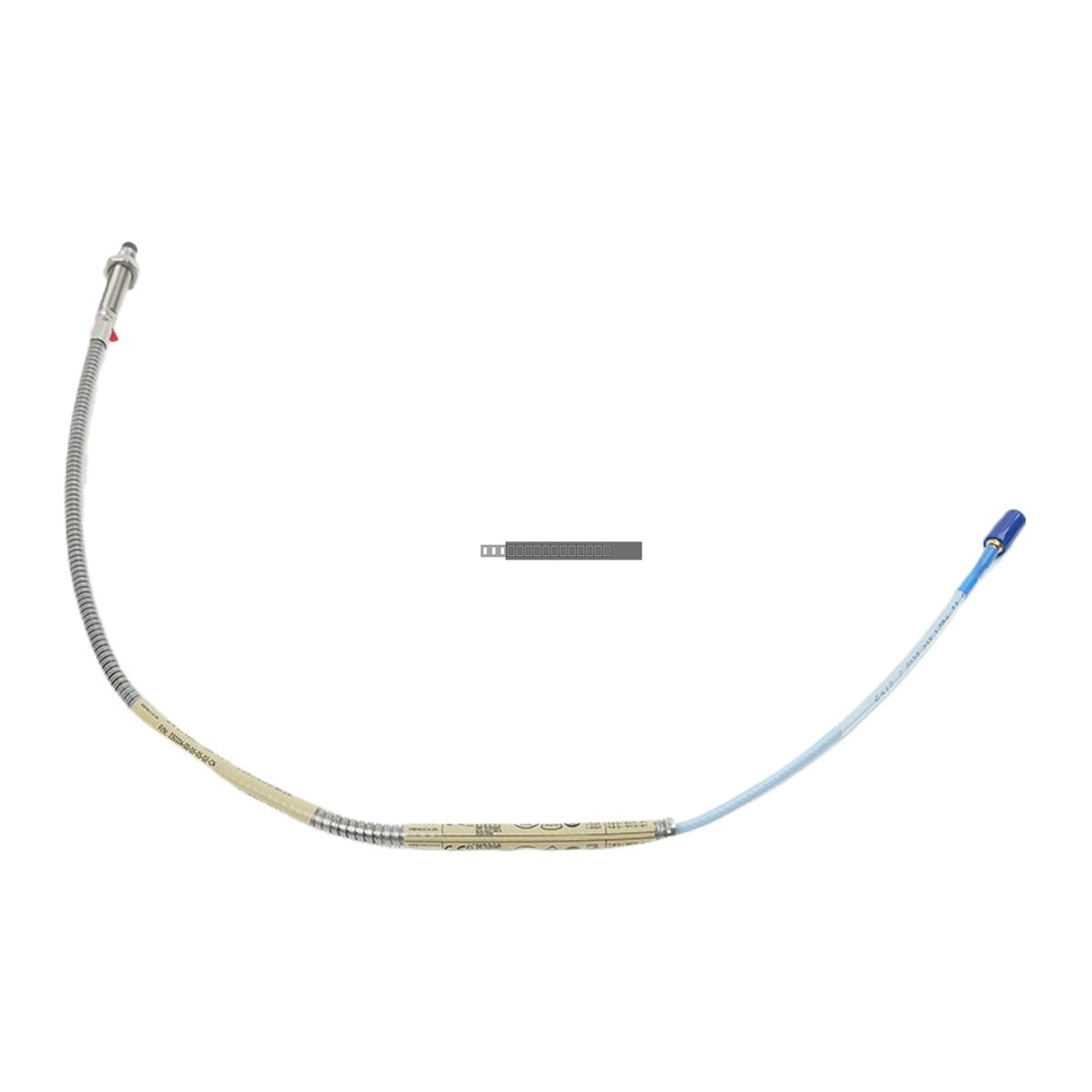

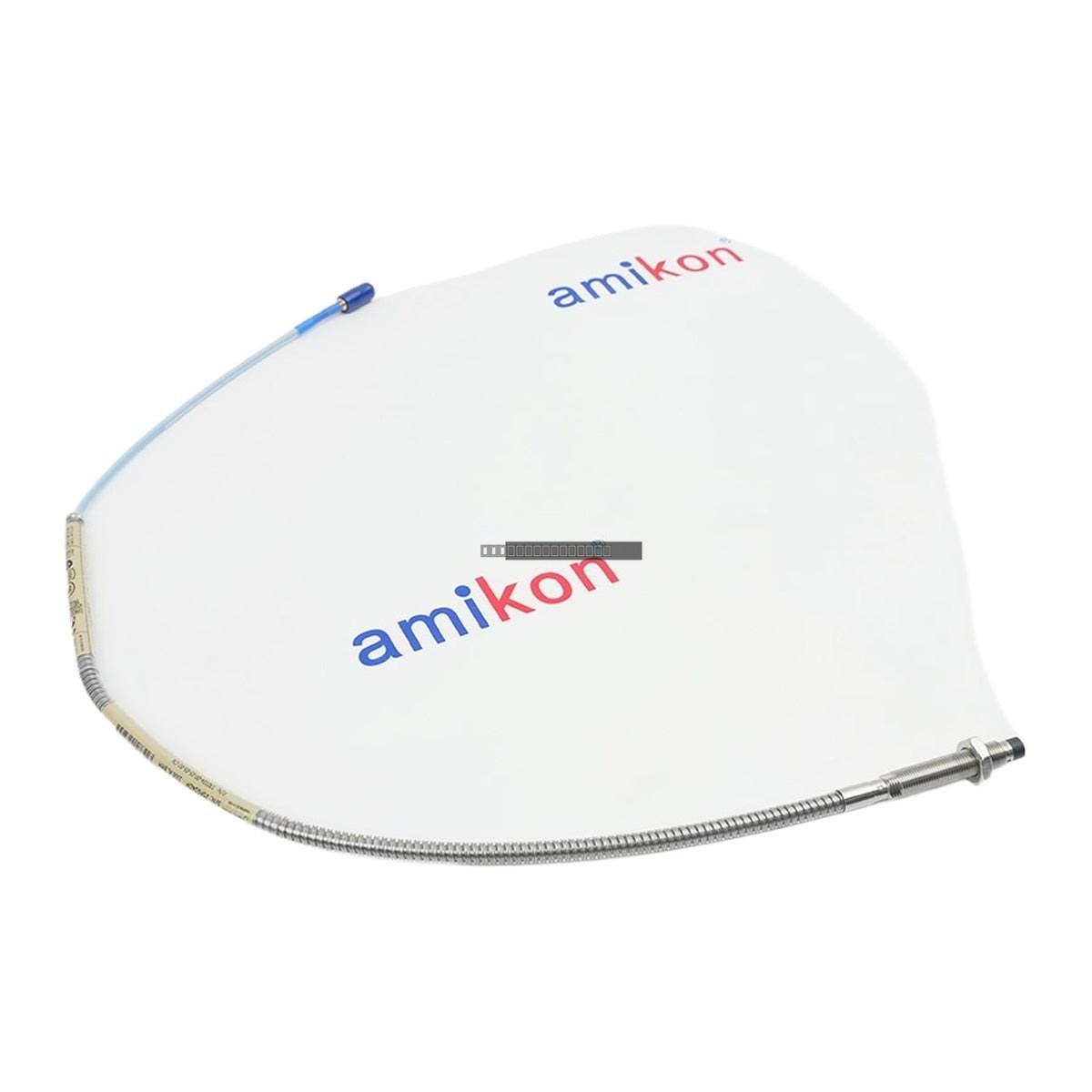

Sonda de proximidad Bently Nevada 330104-00-05-05-02-CN 3300 XL de 8mm

La Bently Nevada 330104-00-05-05-02-CN es una sonda de proximidad 3300 XL de 8 mm de alta precisión, diseñada para la protección y el monitoreo de condiciones de maquinaria crítica. Esta sonda está diseñada para proporcionar mediciones precisas y sin contacto de la vibración y la posición del eje en equipos rotativos, asegurando datos fiables para el mantenimiento predictivo y la seguridad operativa.

Características

• Compatibilidad con el sistema: Totalmente compatible con el sistema de sensor de proximidad Bently Nevada 3300 XL.
• Intercambiabilidad: Eléctrica y físicamente intercambiable con los componentes heredados de 3300 de 5 mm y 8 mm.
• Construcción robusta: Cuenta con una rosca M10 x 1 con armadura integrada para una mayor durabilidad en entornos industriales adversos.
• Conector ClickLoc: Equipado con un conector coaxial en miniatura ClickLoc para una transmisión de señal segura y fiable.
• Cumplimiento global: Incluye aprobaciones de agencias CSA, ATEX e IECEx para operaciones en áreas peligrosas.

Aplicaciones

• Turbinas: Monitoreo de vibraciones radiales y empuje axial en turbinas de vapor y gas.
• Compresores: Prevención del contacto eje-cojinete en compresores centrífugos y axiales.
• Bombas y ventiladores: Seguimiento del estado de grandes bombas industriales y ventiladores de refrigeración.
• Generadores y motores: Garantía de un funcionamiento estable para grandes máquinas eléctricas rotativas.
• Cajas de engranajes: Detección de desalineación y desgaste de cojinetes mediante análisis de vibraciones del eje.

Especificaciones técnicas

Pautas de instalación

• Montaje: Asegúrese de que la sonda esté montada en un soporte estable y resistente a las vibraciones. El diseño 3300 XL se adapta a patrones de montaje estándar de 4 orificios.
• Voltaje de separación: Para un rendimiento óptimo, calibre el sistema a un voltaje de separación entre -9 V y -11 V CC.
• Enrutamiento del cable: Utilice cables coaxiales blindados y mantenga un radio de curvatura mínimo permitido para evitar la degradación de la señal o el daño del cable.
• Protección ambiental: La punta de la sonda utiliza una junta tórica de Viton para mantener un sello de presión; asegúrese de que la superficie de montaje esté limpia y libre de residuos durante la instalación.
• Manejo: Como sensor de precisión, manipule la punta de la sonda con cuidado para evitar impactos mecánicos o arañazos en la superficie que puedan afectar la linealidad.

Preguntas frecuentes

¿Cuál es la función principal de esta sonda?

La 330104-00-05-05-02-CN se utiliza para monitorear la posición y vibración del eje en maquinaria rotatoria crítica, proporcionando datos esenciales para el análisis de vibraciones y los sistemas de protección de la máquina.

¿Cuáles son los requisitos de energía para el sistema?

El sensor Proximitor asociado generalmente requiere un voltaje de alimentación entre -17,5 Vcc y -26 Vcc.

¿Es esta sonda compatible con sistemas 3300 más antiguos?

Sí, los componentes 3300 XL de 8 mm están diseñados para ser eléctrica y físicamente intercambiables con los componentes 3300 de 5 mm y 8 mm que no son XL.

¿Cuál es el rango de temperatura de funcionamiento?

La punta de la sonda está clasificada para funcionar entre -52 °C y +218 °C, mientras que el conjunto de cable y conector está clasificado para -51 °C a +260 °C.
