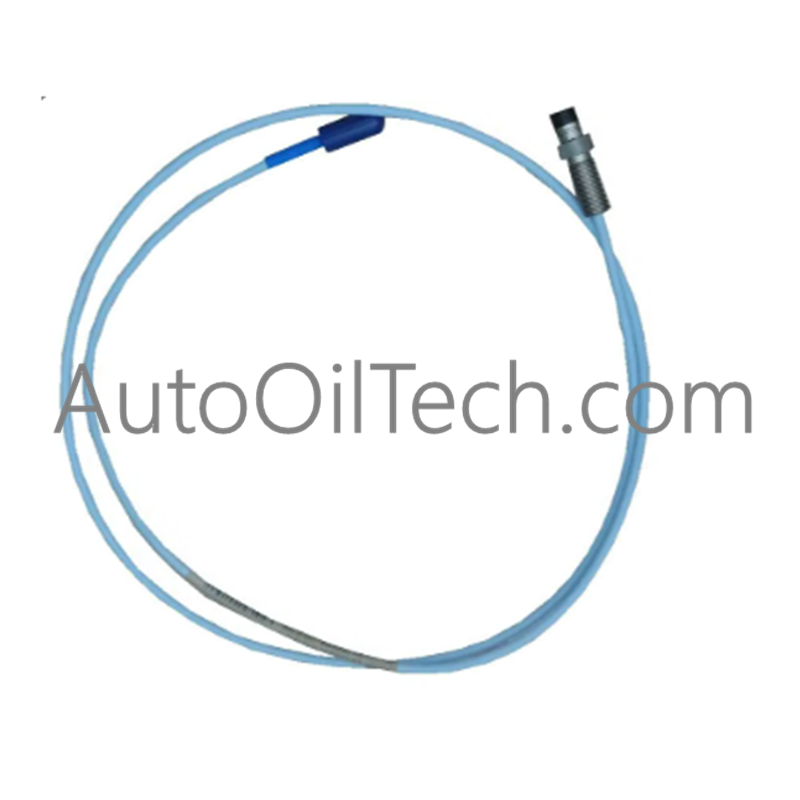

Bently Nevada 330103-08-13-10-02-CN Sonda de proximidad de montaje inverso

Descripción técnica general

• Función principal: El Bently Nevada 330103-08-13-10-02-CN es un sensor de corriente de Foucault de alta precisión diseñado para el montaje interno de maquinaria donde el acceso externo está restringido.

• Problema resuelto: Como una variante especializada de montaje inverso de la serie 3300 XL 8mm, aborda el desafío de monitorear la vibración del eje y el empuje axial en alojamientos de cojinetes confinados, al permitir que la sonda se fije desde el interior.

• Fiabilidad del sistema: Al proporcionar una interfaz sin contacto, asegura datos continuos y de alta fidelidad para los sistemas de protección de maquinaria, previniendo eficazmente fallas catastróficas en equipos rotativos de alta velocidad.

Especificaciones técnicas detalladas

La configuración del 330103-08-13-10-02-CN se define por su perfil mecánico específico y sus certificaciones para áreas peligrosas:

• Número de modelo: 330103-08-13-10-02-CN

• Rosca de montaje: 3/8-24 UNF-2A (montaje inverso)

• Longitud sin rosca: 0,8 pulgadas (aprox. 20,3 mm)

• Longitud total de la carcasa: 1,3 pulgadas (aprox. 33,0 mm)

• Longitud total del cable: 1,0 metro (3,3 pies)

• Tipo de conector: Conector coaxial miniatura ClickLoc™ chapado en oro

• Aprobación de agencia: Sufijo CN (Certificado NEPSI China y clasificaciones globales para áreas peligrosas)

• Composición del material: Punta de sulfuro de polifenileno (PPS) y carcasa de acero inoxidable AISI 303/304

• Rango lineal: 2,0 mm (80 mils)

• Factor de escala promedio: 7,87 V/mm (200 mV/mil)

• Temperatura de funcionamiento: -51 °C a +177 °C (-60 °F a +350 °F)

Características clave de ingeniería

• Arquitectura de instalación interna: El diseño de montaje inverso está específicamente optimizado para la instalación dentro de las carcasas de cojinetes, donde el cable sale por la parte trasera del conjunto de montaje para proteger la trayectoria de la señal del estrés mecánico externo.

• Tecnología de enclavamiento ClickLoc™: Cuenta con un conector coaxial chapado en oro con un mecanismo de bloqueo positivo. Esto evita la intermitencia de la señal o la desconexión física causada por la resonancia de maquinaria de alta frecuencia.

• Sellado ambiental superior: La punta de PPS y la carcasa de acero inoxidable están unidas químicamente para mantener un sello hermético a líquidos de hasta 50 psi, evitando la migración de lubricantes sintéticos al sensor o al conducto.

• Cumplimiento con NEPSI (CN): La designación CN asegura que el módulo cumple con los estrictos requisitos de certificación NEPSI para atmósferas explosivas, lo que lo convierte en la opción estándar para proyectos industriales regulados en el mercado chino.

• Estabilidad de señal de alta fidelidad: Diseñada para minimizar la deriva térmica, esta sonda mantiene un factor de escala constante de 200 mV/mil incluso en fluctuaciones de temperatura extremas, comunes en las carcasas de turbomáquinas.
