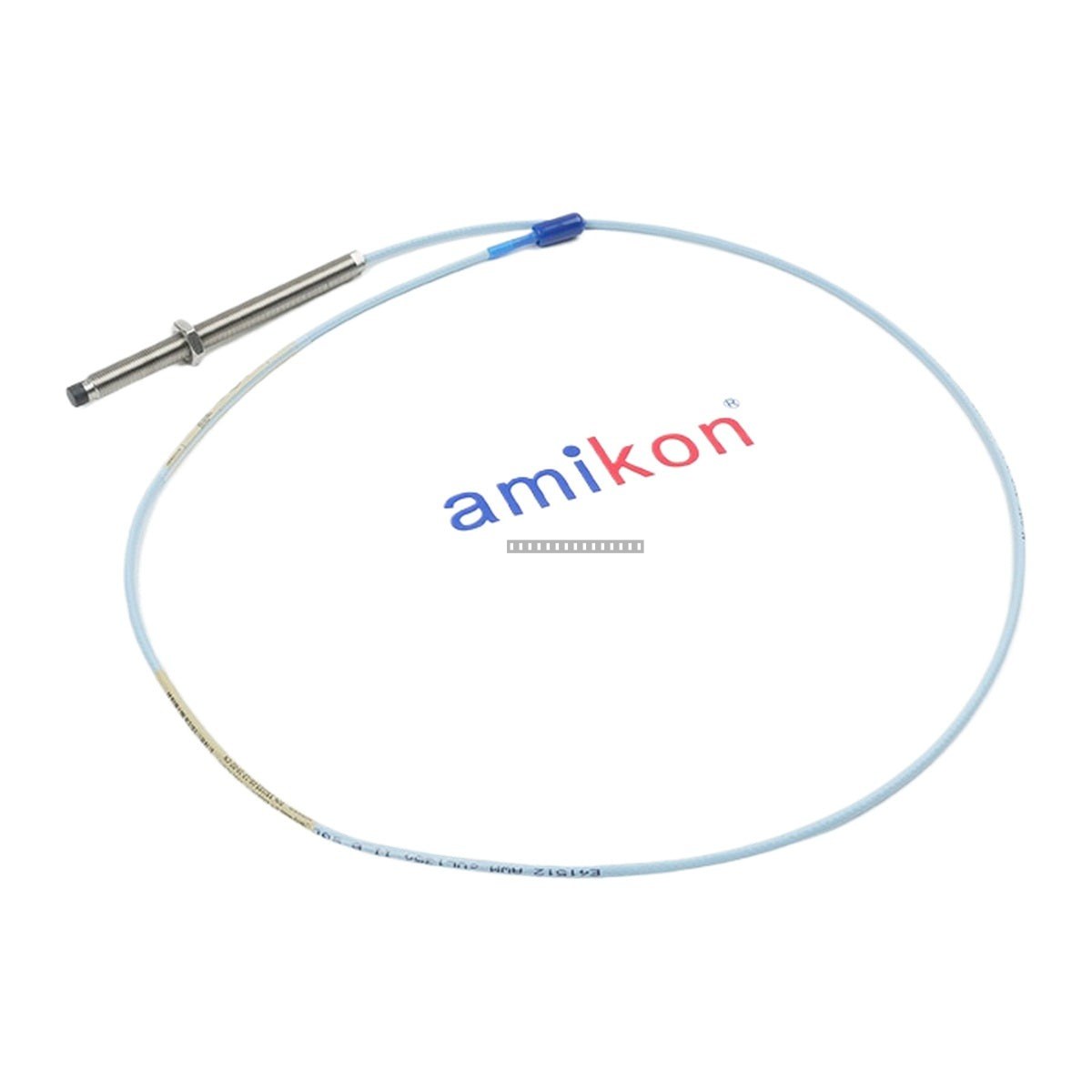

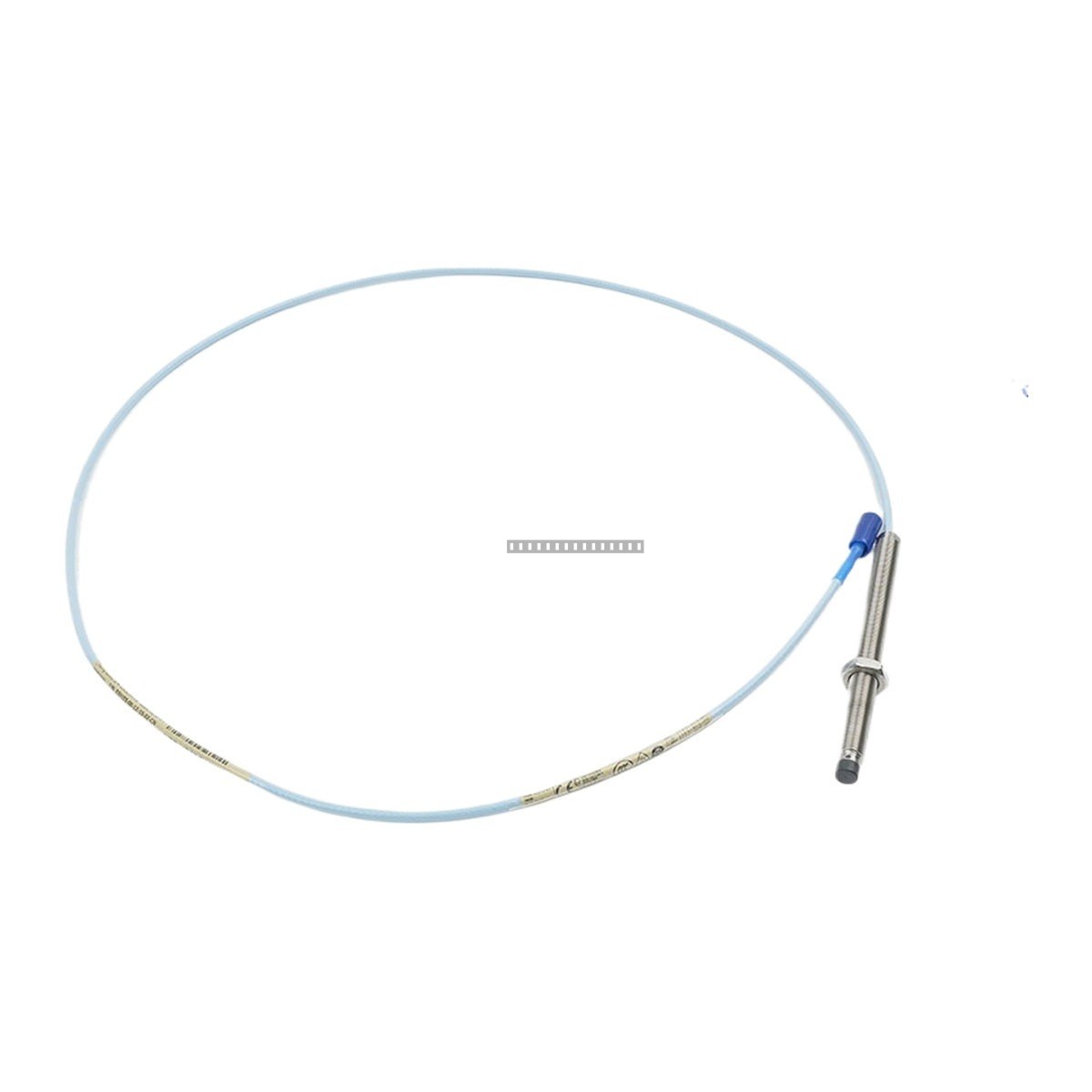

Sonda de proximidad Bently Nevada 330103-00-12-10-02-CN 3300 XL de 8 mm

Descripción

La Bently Nevada 330103-00-12-10-02-CN es una sonda de proximidad de 8 mm 3300 XL de alto rendimiento diseñada para la protección crítica de maquinaria. Como parte del sistema transductor 3300 XL estándar de la industria, esta sonda proporciona una medición precisa y sin contacto del desplazamiento, vibración y posición del eje. El modelo 330103 está diseñado para ofrecer fiabilidad en entornos industriales exigentes, asegurando la compatibilidad con la serie de sensores Proximitor 3300 XL sin necesidad de calibración individual en banco.

Características

• Tecnología de Corriente Parásita: Proporciona una medición precisa y sin contacto de la vibración radial, el empuje axial y la velocidad.
• Intercambiabilidad del Sistema: Totalmente compatible con los componentes de la serie 3300 XL, lo que permite el reemplazo sin problemas de sondas, cables de extensión y sensores.
• Construcción Robusta: Presenta una configuración de rosca M10 x 1 con una longitud de caja de 120 mm, diseñada para un montaje duradero en carcasas industriales.
• Conector ClickLoc: Equipado con un conector coaxial en miniatura ClickLoc para una transmisión de señal segura y fiable.
• Cumplimiento Regional: Este modelo -CN específico incluye la certificación NEPSI para su uso en China.

Aplicaciones

• Turbinas de Vapor y Gas: Monitorización de la vibración radial y el empuje axial para garantizar un funcionamiento seguro.
• Compresores Centrífugos y Axiales: Prevención del contacto entre el eje y el rodamiento mediante una medición precisa del espacio.
• Bombas y Ventiladores Industriales: Seguimiento del estado del equipo y detección temprana de signos de desgaste mecánico.
• Generadores y Motores: Proporciona una monitorización estable y continua para grandes activos eléctricos rotativos.
• Cajas de Engranajes: Detección de desalineaciones y degradación de rodamientos mediante análisis de vibración del eje.

Especificaciones Técnicas

Directrices de Instalación

• Manipulación: Las sondas de proximidad son instrumentos de precisión. Manipúlelas con cuidado para evitar dañar la punta de la sonda o el cable coaxial.
• Montaje: Asegúrese de que la sonda esté instalada en un soporte rígido y libre de vibraciones para evitar lecturas falsas. Utilice las contratuercas suministradas para asegurar la sonda a la distancia de espacio requerida.
• Cableado: Dirija los cables coaxiales lejos de las líneas eléctricas de alto voltaje y de las fuentes de interferencia electromagnética (EMI) para mantener la integridad de la señal.
• Integración del Sistema: Esta sonda debe emparejarse con un sensor Proximitor 3300 XL compatible. Asegúrese de que todas las conexiones estén limpias y apretadas al par especificado por el fabricante.
• Apagado: Siempre desconecte la alimentación del sistema de monitorización antes de instalar o quitar componentes de la sonda para evitar daños eléctricos.

Preguntas Frecuentes

¿Cuál es la diferencia entre los modelos -CN y -05?

Los modelos 330103-00-12-10-02-CN y 330103-00-12-10-02-05 son física y eléctricamente idénticos. La diferencia principal es la certificación de seguridad regional: el modelo -CN tiene certificación NEPSI para su uso en China, mientras que el modelo -05 cuenta con aprobaciones globales como CSA, ATEX e IECEx.

¿Esta sonda incluye el sensor Proximitor?

No, el número de pieza 330103 se refiere solo a la sonda y al cable integrado. Se requiere un sensor Proximitor 3300 XL compatible para completar el sistema transductor.

¿Cuál es el rango de medición de esta sonda?

El sistema 3300 XL de 8 mm normalmente proporciona un rango de medición lineal de 0 a 80 milésimas de pulgada (0 a 2.0 mm), adecuado para la mayoría de las aplicaciones estándar de monitorización de vibración y posición.
