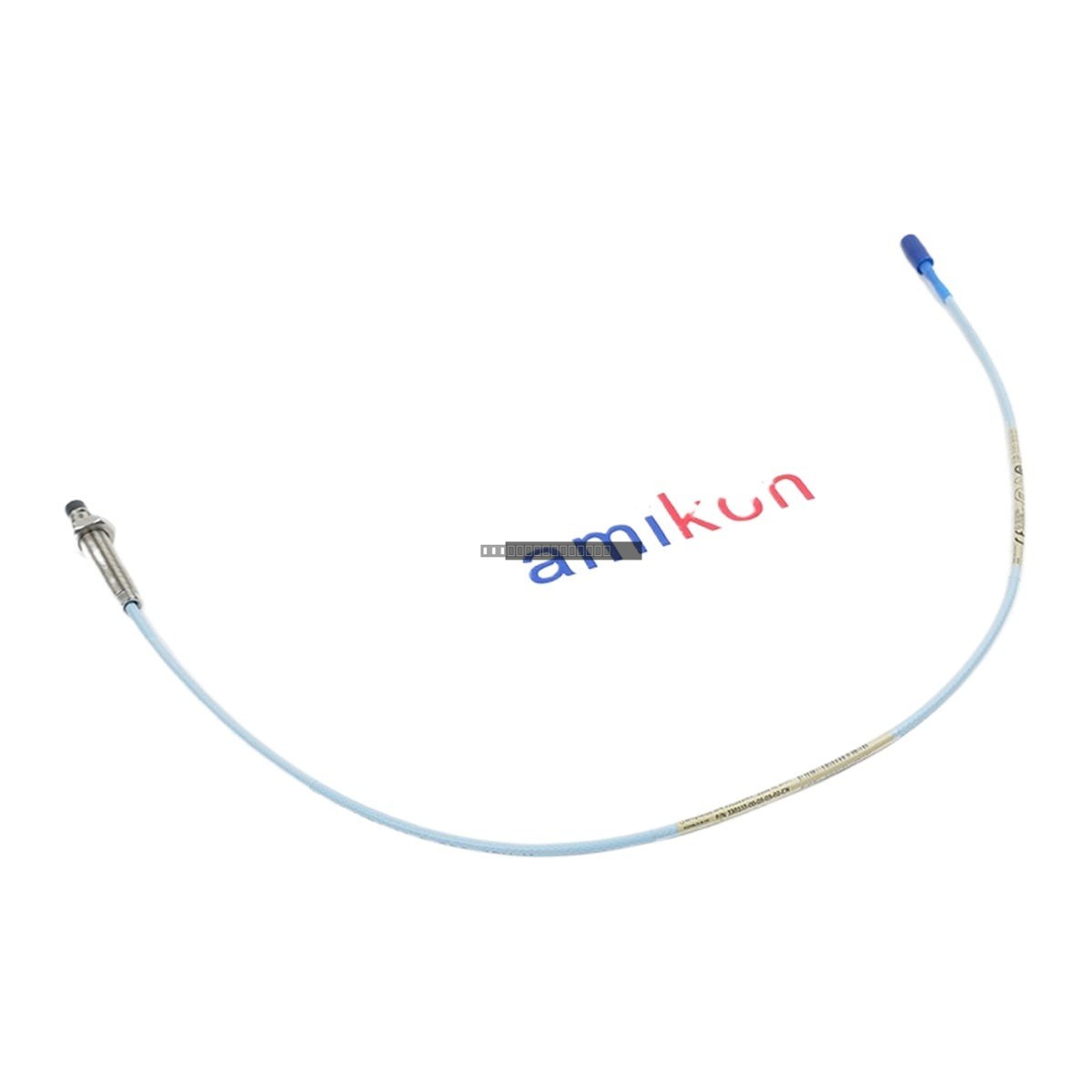

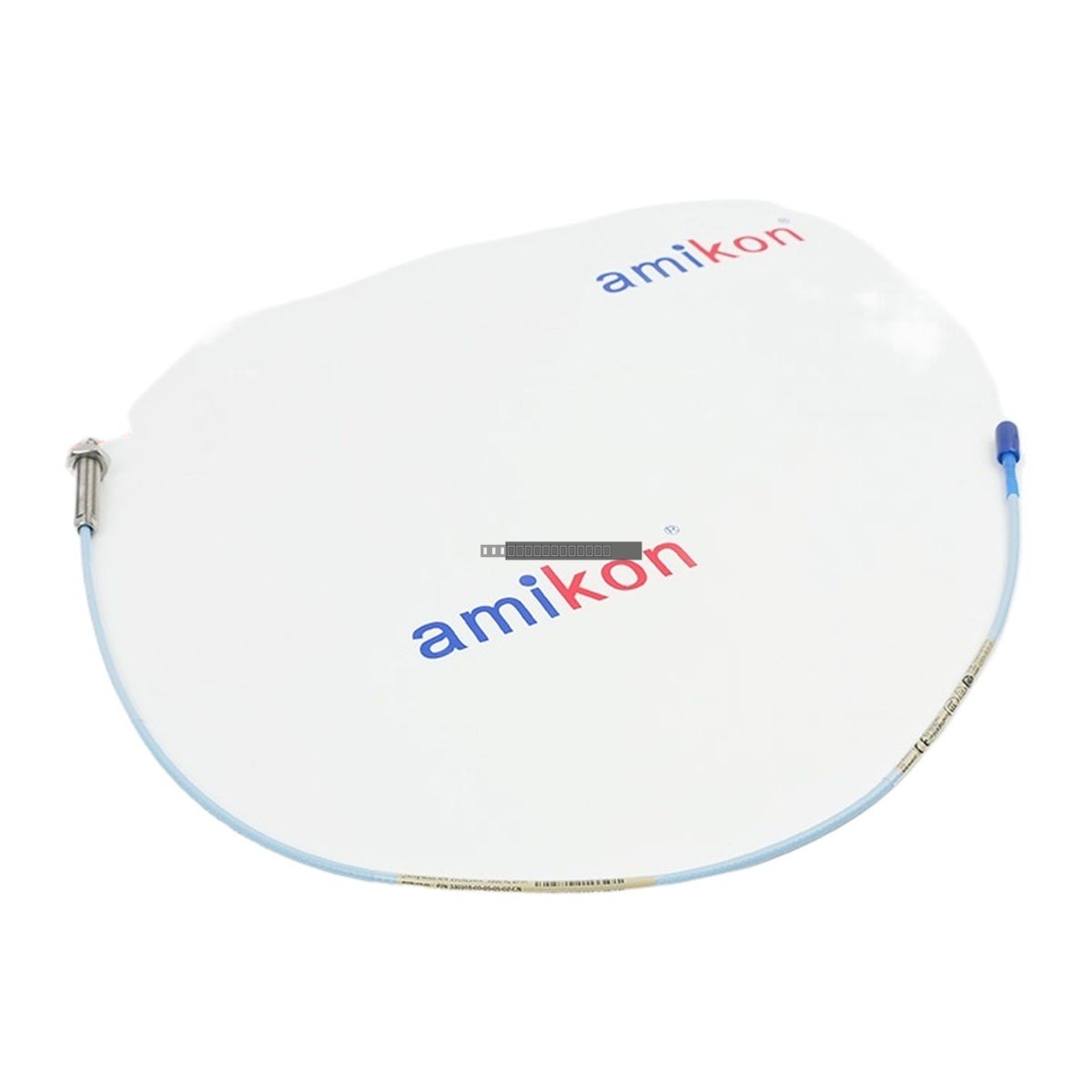

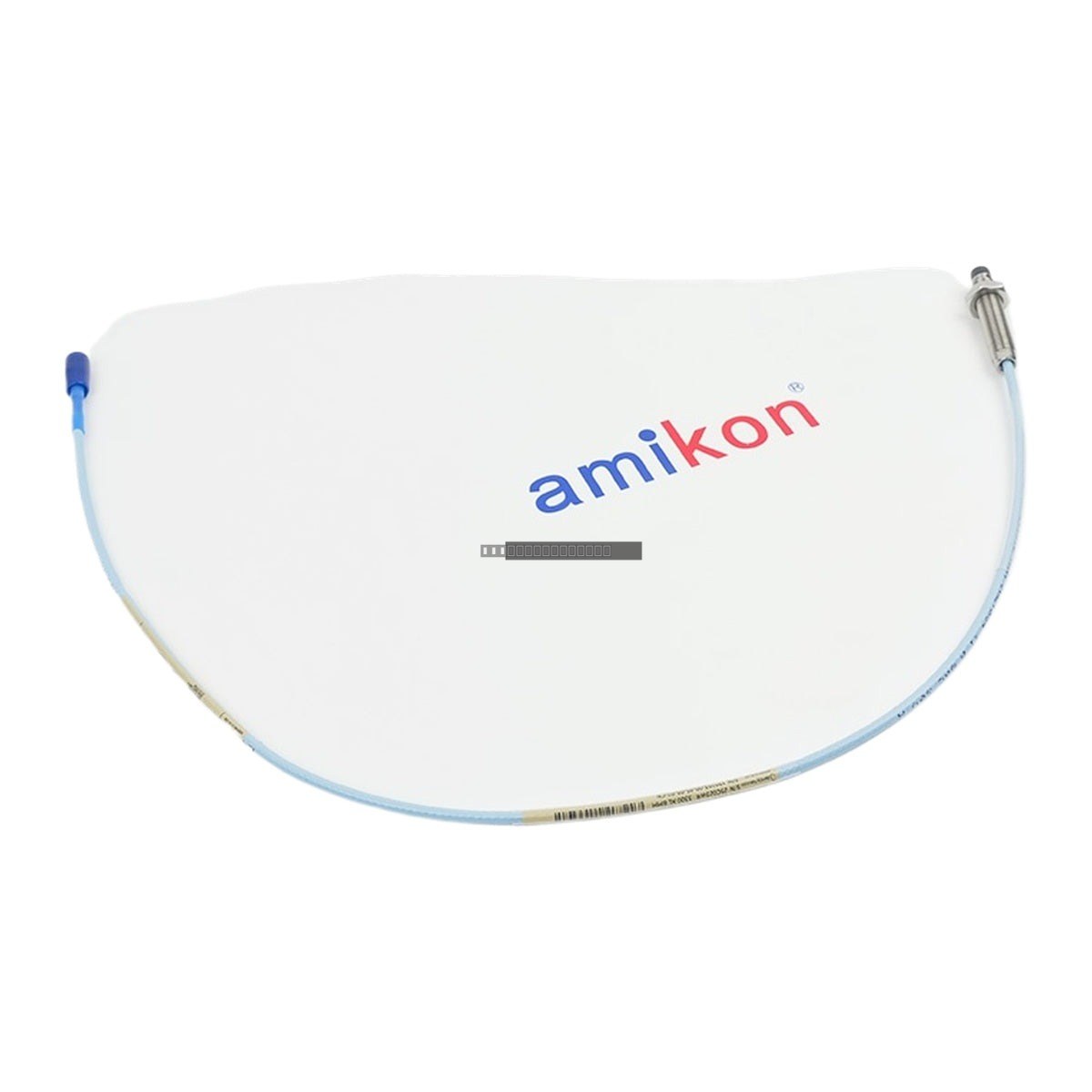

Bently Nevada 330103-00-05-05-02-CN Sonda de proximidad 3300 XL de 8 mm

La Bently Nevada 330103-00-05-05-02-CN es una sonda de proximidad 3300 XL de 8 mm de alta precisión, diseñada para la medición sin contacto de vibraciones y posiciones en maquinaria rotativa crítica. Como parte del sistema de transductores 3300 XL, esta sonda proporciona datos fiables para la monitorización de la vibración radial, el empuje axial y la velocidad del eje en entornos industriales.

Características

• Diámetro de la punta de la sonda de 8 mm para una detección de corriente de Foucault de alta resolución.
• Configuración de rosca M10 x 1 para un montaje seguro en carcasas de máquinas.
• Diseño de cable estándar con una longitud de 0,5 metros y conector ClickLoc coaxial en miniatura.
• Diseñado para una intercambiabilidad eléctrica y física completa con los componentes heredados de 3300 de 5 mm y 8 mm.
• Construcción de cable sin blindaje.

Aplicaciones

• Turbinas: Monitorización de la vibración radial y el empuje axial en turbinas de vapor y de gas.
• Compresores: Prevención del contacto eje-cojinete en compresores centríffugos y axiales.
• Bombas y ventiladores: Monitorización del estado de bombas industriales a gran escala y ventiladores de refrigeración.
• Generadores y motores: Asegura un funcionamiento estable para grandes máquinas eléctricas rotativas.
• Cajas de engranajes: Detección del desgaste de los cojinetes y la desalineación del eje mediante el análisis de vibraciones.

Especificaciones técnicas

Directrices de instalación

• Montaje: Enrosque la sonda en la carcasa de la máquina o en el soporte de montaje. Tenga cuidado de no apretarla demasiado, ya que podría dañar la caja o las roscas de la sonda.
• Ajuste del espacio: Utilice un micrómetro digital o un calibre de espesores para establecer el espacio inicial. El espacio estándar recomendado es de aproximadamente 1,27 mm (50 milésimas de pulgada), lo que corresponde a -9,0 Vcc en la salida del Proximitor.
• Compatibilidad del sistema: Esta sonda está diseñada para usarse con el sensor Proximitor 3300 XL. Asegúrese de que el cable de extensión y el sensor coincidan con los requisitos del sistema.
• Manejo: Como componente electrónico sensible, manipule la punta de la sonda con cuidado para evitar arañazos o impactos que puedan afectar la precisión de la medición.
• Entorno: Asegúrese de que el enrutamiento del cable evite fuentes de alta EMI y se adhiera al radio de curvatura mínimo permisible.

Preguntas frecuentes

¿Cuál es la función principal del 330103-00-05-05-02-CN?

Esta sonda es un transductor de corriente de Foucault utilizado para la medición sin contacto de la vibración, posición y velocidad del eje en maquinaria rotativa.

¿Es esta sonda compatible con sistemas de la serie 3300 más antiguos?

Sí, los componentes 3300 XL de 8 mm están diseñados para ser eléctrica y físicamente intercambiables con los componentes 3300 de 5 mm y 8 mm más antiguos, siempre que se cumplan los requisitos de espacio de montaje y cable.

¿Qué indica el sufijo CN?

El sufijo CN indica que esta unidad específica se suministra sin aprobaciones para áreas peligrosas. Verifique siempre los requisitos de seguridad específicos de su sitio antes de la instalación.
