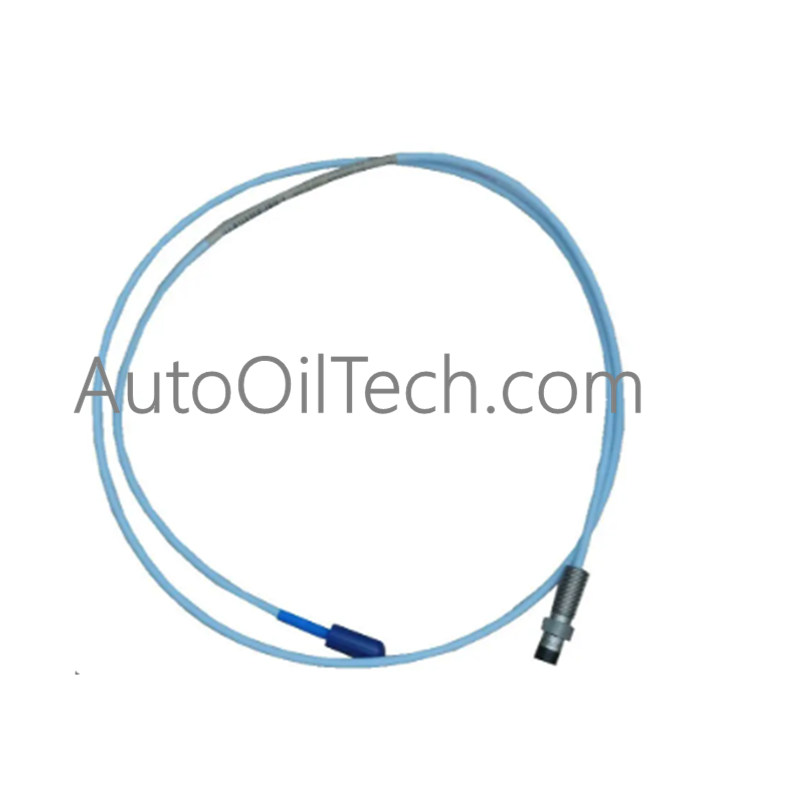

Bently Nevada 330102-40-62-05-02-05 Transductor M10 x 1

Descripción Técnica

El Bently Nevada 330102-40-62-05-02-05 es un sensor de corriente de Foucault con rosca métrica, diseñado para diagnósticos de maquinaria de alta precisión. Diseñado para la plataforma 3300 XL de 8 mm, esta sonda de proximidad inductiva traduce la distancia entre su punta y un eje objetivo en una señal eléctrica de alta resolución. Esta configuración específica presenta una sección sin rosca significativa (40 mm), lo que la hace ideal para instalaciones donde la sonda debe insertarse a través de un soporte o manguito de montaje sin que las roscas se acoplen hasta alcanzar la profundidad final.

Especificaciones Técnicas

Este modelo se define por su interfaz mecánica métrica M10 x 1 y un diseño de carcasa escalonado adaptado para geometrías de montaje específicas.

• Especificación de la rosca: Rosca métrica M10 x 1, conforme a las normas mecánicas internacionales.

• Configuración de la carcasa: * Longitud sin rosca: 40 mm (aprox. 1,6 pulg.), lo que proporciona un vástago liso para una fácil inserción.

• Longitud total de la carcasa: 62 mm (aprox. 2,4 pulg.), que ofrece un tamaño compacto para un alcance medio.

• Cableado integral: 0,5 metros (1,6 pies) de longitud total, diseñado para una conexión localizada dentro de la carcasa de una máquina o una caja de conexiones.

• Integridad del material: * Material de la punta: Polisulfuro de fenileno (PPS), seleccionado por su estabilidad dieléctrica de alta frecuencia.

• Material de la carcasa: Acero inoxidable (SST) AISI 303 o 304 para una máxima protección atmosférica.

• Perfil electrónico:

• Sensibilidad estándar: 7,87 V/mm (200 mV/mil).

• Rango lineal: 2,0 mm (80 mils).

• Certificaciones (sufijo 05): Clasificado globalmente para ubicaciones peligrosas con aprobaciones CSA, ATEX e IECEx (Ex ia / Ex nA).

Características clave

• Geometría de montaje optimizada: La parte sin rosca de 40 mm evita el gripado de la rosca durante la instalación en manguitos profundos, al tiempo que garantiza un ajuste final seguro mediante la sección roscada.

• Conexión ClickLoc™ chapada en oro: Utiliza el conector coaxial en miniatura ClickLoc™, que proporciona un "clic" táctil para confirmar un enlace seguro y resistente a las vibraciones entre la sonda y el cable de extensión.

• Resistencia mejorada al aceite: La punta y el cuerpo de la sonda están unidos para permanecer herméticos a los líquidos hasta 50 psi, evitando la migración de aceite a través del sensor hacia el conducto del cable.

• Respuesta de alta frecuencia: Capaz de rastrear la vibración y la velocidad del eje (hasta varios miles de Hz), proporcionando datos críticos para la detección temprana de fallas en máquinas con cojinetes de película fluida.

• Arquitectura intercambiable: Totalmente compatible con todos los sensores Proximitor® 3300 XL, lo que ofrece una ruta de actualización perfecta desde sistemas de proximidad más antiguos y menos estables.
